Western Co WRD Leonardo Datalogger Py Quick Installation Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
WRD - Leonardo Datalogger Py (cod. 017482)
WRD - Leonardo Datalogger Py Trifase (cod.017483)

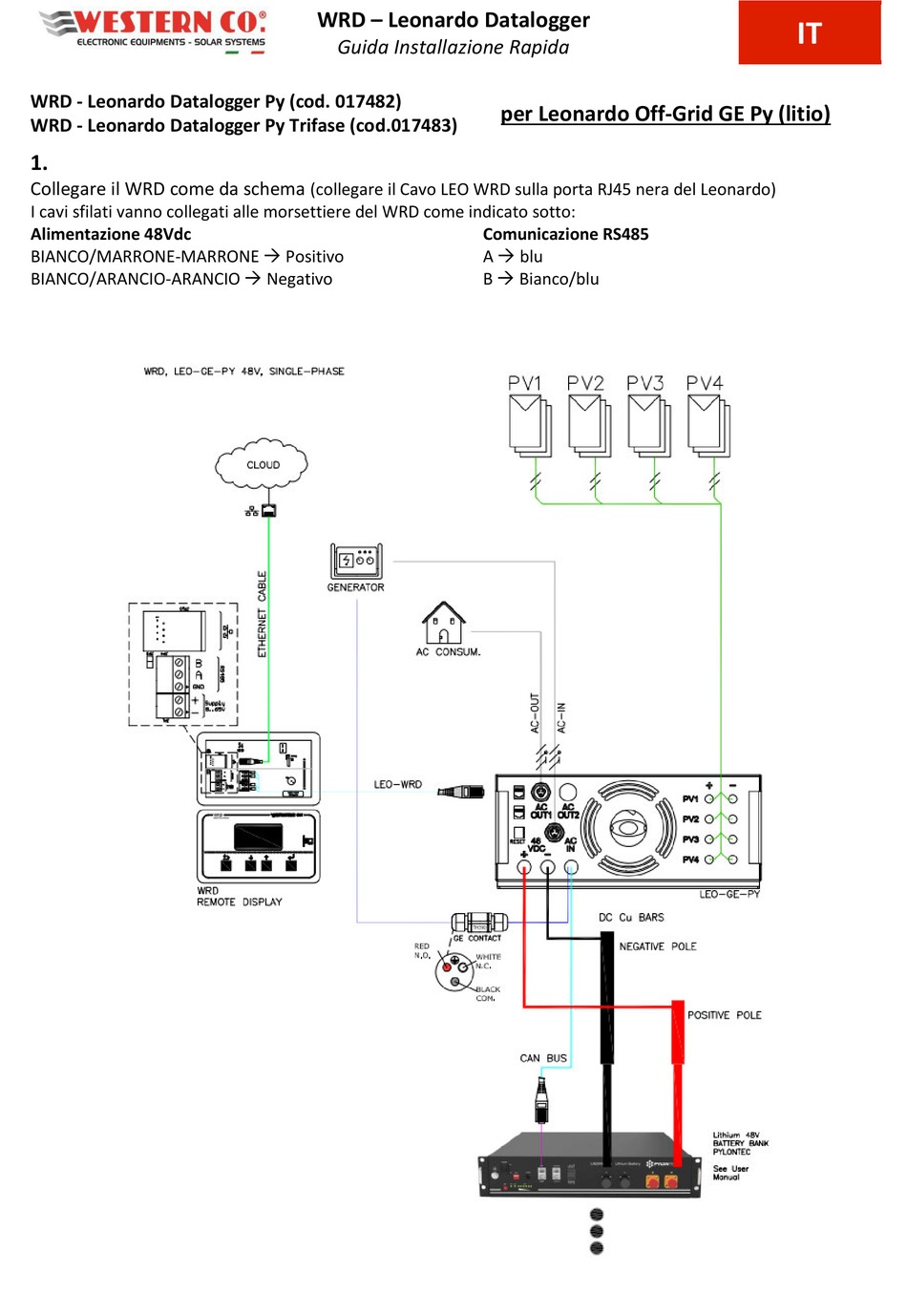

1.
Collegare il WRD come da schema
I cavi sfilati vanno collegati alle morsettiere del WRD come indicato sotto:
Alimentazione 48Vdc
BIANCO/MARRONE-MARRONE  Positivo
BIANCO/ARANCIO-ARANCIO  Negativo
WRD – Leonardo Datalogger
Guida Installazione Rapida
(collegare il Cavo LEO WRD sulla porta RJ45 nera del Leonardo)
per Leonardo Off-Grid GE Py (litio)
Comunicazione RS485
A  blu
B  Bianco/blu
IT

Advertisement

loading
Need help?

Need help?

Do you have a question about the WRD Leonardo Datalogger Py and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Western Co WRD Leonardo Datalogger Py

  • Page 1 WRD – Leonardo Datalogger Guida Installazione Rapida WRD - Leonardo Datalogger Py (cod. 017482) per Leonardo Off-Grid GE Py (litio) WRD - Leonardo Datalogger Py Trifase (cod.017483) Collegare il WRD come da schema (collegare il Cavo LEO WRD sulla porta RJ45 nera del Leonardo) I cavi sfilati vanno collegati alle morsettiere del WRD come indicato sotto: Alimentazione 48Vdc Comunicazione RS485...
  • Page 2 WRD – Leonardo Datalogger Guida Installazione Rapida Dalla Home, tenere premuti simultaneamente le due frecce (DOWN) (UP) per entrare nel menu setup. (ENTER). Scorrere fino ad “Advanced Setup” premere Scorrere fino al menu 7.5 VARIOUS tenere premuto (ENTER), poi premere il tasto (UP) e tenere premuto il tasto (UP).
  • Page 3 WRD – Leonardo Datalogger Guida Installazione Rapida Tenere premuto (ENTER) per confermare. Tenere premuto il tasto (ESC) per spostarsi nel menu 7.0 SYSTEM. Tenere premuto (ENTER) per entrare in edit mode dei parametri. Premere nuovamente (ENTER) ed utilizzare i tasti (DOWN) e (UP) per selezionare/impostare la batteria Pylontech:...
  • Page 4 WRD – Leonardo Datalogger Guida Installazione Rapida WRD - Leonardo Datalogger Pb (cod. 017487) per Leonardo Off-Grid GE Py (piombo) WRD - Leonardo Datalogger Pb Trifase (cod.017488) Collegare il WRD come da schema...
  • Page 5 WRD – Leonardo Datalogger Guida Installazione Rapida Dalla Home, tenere premuti simultaneamente le due frecce (DOWN) (UP) per entrare nel menu setup. (ENTER). Scorrere fino ad “Advanced Setup” premere Scorrere fino al menu 7.5 VARIOUS tenere premuto (ENTER), poi premere il tasto (UP) e tenere premuto il tasto (UP).

  • Page 6: Tenere Premuto

    WRD – Leonardo Datalogger Guida Installazione Rapida *Ubat GE Start 1500 = --- per il Leonardo Off-Grid 1kW/1500/24 GE (cod. 014392) *Ubat GE Start 3000 = 46V per il Leonardo Off-Grid 4kW/5000/48 GE (cod.013967) *Ubat GE Start 3000 = 46V per il Leonardo Off-Grid 4kW/5000/48 GE (cod.014087) *Ubat GE Start 3000 = 46V per il Leonardo Off-Grid 8kW/8000/48 GE (cod.014939)
  • Page 7 WRD – Leonardo Datalogger Quick Installation Guide WRD - Leonardo Datalogger Py (cod. 017482) for Leonardo Off-Grid GE Py (lithium) WRD - Leonardo Datalogger Py Trifase (cod.017483) Connect the WRD as shown in the diagram (connect LEO WRD cable to the black RJ45 port of Leonardo) The cables must be connected to the WRD terminal blocks as indicated below: Supply 48Vdc RS485 communication...
  • Page 8 WRD – Leonardo Datalogger Quick Installation Guide From Home, press and hold the two arrows (DOWN) (UP) simultaneously to enter the setup menu. (ENTER), Scroll to “Advanced Setup” press Scroll to menu 7.5 VARIOUS press and hold (ENTER), then press the (UP) key and hold down the (UP) key.
  • Page 9 WRD – Leonardo Datalogger Quick Installation Guide Press and hold (ENTER) to confirm. Press and hold the (ESC) key to move to the 7.0 SYSTEM menu. Press and hold (ENTER) to enter parameter edit mode. Press (ENTER) again and use the (DOWN) and (UP) keys to select and set the Pylontech battery:...
  • Page 10 WRD – Leonardo Datalogger Quick Installation Guide WRD - Leonardo Datalogger Pb (cod. 017487) fo Leonardo Off-Grid GE Py (lead-acid) WRD - Leonardo Datalogger Pb Trifase (cod.017488) Connect the WRD as shown in the diagram...
  • Page 11 WRD – Leonardo Datalogger Quick Installation Guide From Home, press and hold the two arrows (DOWN) (UP) simultaneously to enter the setup menu. (ENTER), Scroll to “Advanced Setup” press Scroll to menu 7.5 VARIOUS press and hold (ENTER), then press the (UP) key and hold down the (UP) key.
  • Page 12 WRD – Leonardo Datalogger Quick Installation Guide *Ubat GE Start 1500 = --- for Leonardo Off-Grid 1kW/1500/24 GE (cod. 014392) *Ubat GE Start 3000 = 46V for Leonardo Off-Grid 4kW/5000/48 GE (cod.013967) *Ubat GE Start 3000 = 46V for Leonardo Off-Grid 4kW/5000/48 GE (cod.014087) *Ubat GE Start 3000 = 46V for Leonardo Off-Grid 8kW/8000/48 GE (cod.014939) * in three-phase configurations multiply these values x 2...
