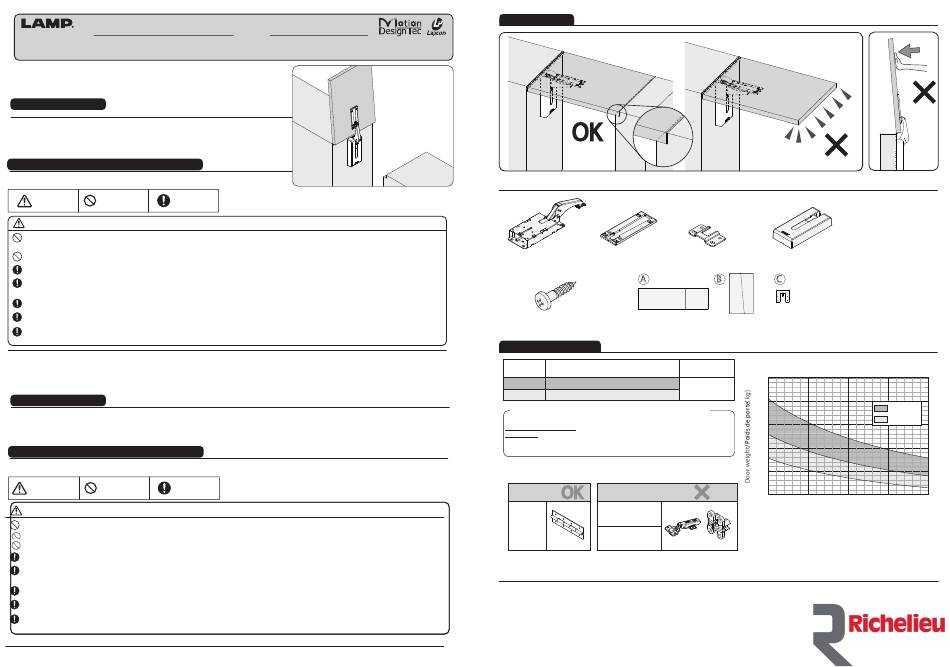

Richelieu LAMP LADH Installation Instruction

LADH
LIFT ASSIST DAMPER (FOR HEAVY DUTY)
Mécanisme à bascule pour comptoir Instruction d'installation
Before starting installation, please read this manual thoroughly to ensure correct
Installation. Please keep this manual at hand for future reference.
About the product
● LADH is a lift assist damper to support a top-opening door.
● Equiped with stopper and operating angle is 0° 〜95 . °
In order to use the product in a safe way
Meaning of symbols
Warning
Prohibited Required
Caution
CAUTION
If these cautions are not followed, it may result in injury or damage.
Stopper is only designed to keep the door in the opened position.
Do not force the door open past 95° , as this may damege the product or the hinge.
Do not use furniture concealed hinges.
Make sure to follow the designated dimensions, specifications, and horizontal/vertical angles.
This product is not designed to support the weight of the door in the closed position.
Place a stopper to hold the door.
Ensure door, board and hinges are firm enough to support the load.
Loosen the adjusting screw to the maximum before installing and removing the product.
Make sure to test the screws for slack at regular intervals.
(one month from first usage,half at a year, and then one time every year is recommended.)
Veuillez lire attentivement le manuel au complet avant de débuter l'installation.
Veuillez garder ce manuel à portée de main pour toute référence future.
About the product
Au sujet du produit
● LADH est un mécanisme à bascule pour comptoir pour soutenir une porte à ouverture par le haut.
● Équipé d'un stoppeur et l'angle de fonctionnement est de 0°-95°.
In order to use the product in a safe way Afin d'utiliser correctement le produit
Signification des symboles
Avertissement
Interdit Obligatoire
Attention
ATTENTION
Si ces mises en garde ne sont pas suivies, cela peut entraîner des blessures ou des dommages.
Le stoppeur est conçu uniquement pour maintenir la porte en position ouverte.
Ne forcez pas l'ouverture de la porte au-delà de 95°, car cela pourrait endommager le produit ou la charnière.
N'utlisez pas de charnières dissimulées pour meubles.
Assurez-vous de respecter les dimensions, spécifications et angles horizontaux/verticaux désignés.
Ce produit n'est pas conçu pour supporter le poids de la porte en position fermée.
Placez un stoppeur pour maintenir la porte.
Assurez-vous que la porte, le panneau et les charnières sont suffisamment solides pour supporter la charge.
Desserez la vis de réglage au maximum avant d'installer et de retirer le produit.
Assurez-vous de tester le jeu des vis à intervalles réguliers.
(un mois à partir de la première installation, la moitié à un an, puis une fois par an est recommandé).
Installation instruction
Caution/Attention
OK
梱包内容 Component parts
■ Damper unit / Mécanisme : 1pc ■ Rail : 1pc
A
■ Installation screw / Vis d'installation: 14 pcs
■ Installation template for LADH / Gabarit d'installation: 3 types
Specification/
Spécifications
Torque
Item No.
60215060
35 〜 50 N ・ m (356.9〜 509.9 kgf ・ cm)
60213560
25 〜 35 N ・ m (254.9 〜 356.9 kgf ・ cm)
Torque Calculation / Calcul de la torque
Door height/Hauteur de
la porte[m]
×Door weight/Poids de la porte[kg] ×9.8 ＝
Torque moment [N ・ m]
2
■ H inge (Sold separately)
■ Charnière (vendue séparément)
OK
Unusable / Ne pas utiliser
Usable / Utilisable
Furniture concealed
Single axis
hinges/ Charnières
dissimulées pour meuble
hinges
Charnières Recessed hinges
Charnières
piano
encastrées
■ Operating temperature
0℃ 〜 40℃
Température de fonctionnement
■ Damper cover / Cache du mécanisme: 1pc
■ Stopper / Stoppeur: 1pc
C
B
Weight chart / Charte de poids
Door thickness
Épaisseur de la porte
30.0
30 〜 50 mm
25.0
20.0
15.0
10.0
×
5.0
400 500 600
Door height/Hauteur de la porte[mm]
60215060
60213560
700 Door 800
