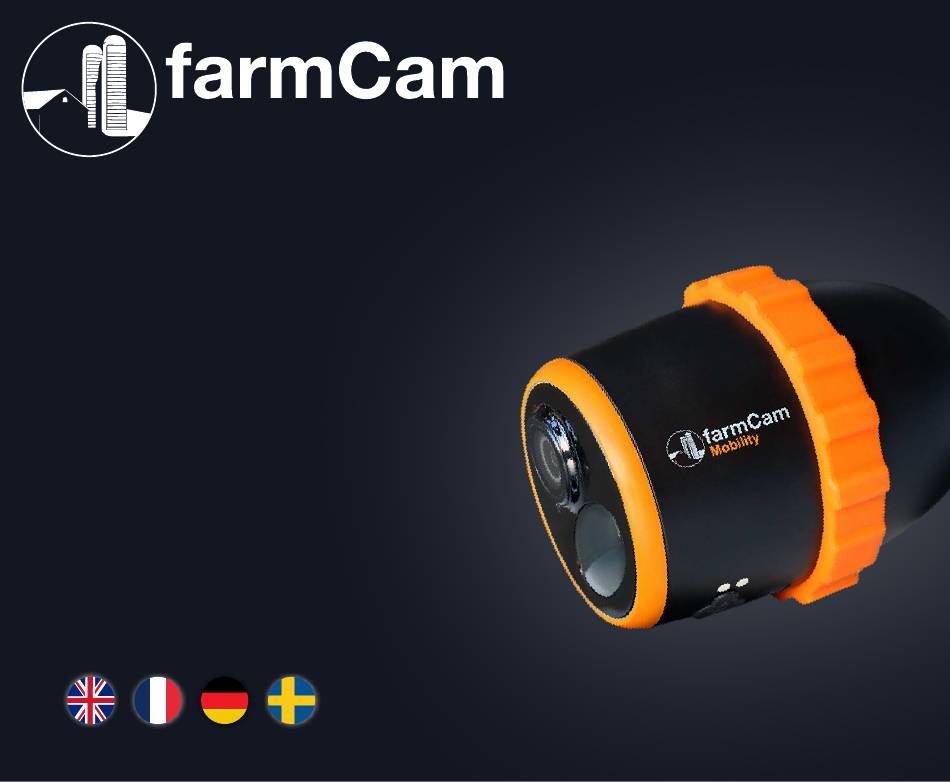

- Page 1 Mobility INSTALLATION GUIDE...
-
Page 2: Technical Specification
TECHNICAL SPECIFICATION Article number 1086 Frequency bands Europe LTE FDD: B1/B3/B5/B7/B8/B20 Operating temperature –10°C to +50°C Page 2 IP classification Weatherproof, IP65, IP66 with skin Battery 7800 mAh rechargable battery Solar option Luda.SolarCharger FCM Page 13 DC power 5V/2A Video resolution 1920x1080p, 15 fps Angle of view 110°... -
Page 3: What's Included
WHAT’S INCLUDED CAMERA FUNCTIONS Built-in mic Lens Daylight sensor Status LED FarmCam Mobility Camera mount Rechargeable battery Rubber mount Built-in PIR sensor Art no.1086 Art no.7053 Art no.7045 Art no.7049 Micro USB port Speaker Protective skin IP44 Power adapter EU Reset tool 16GB Micro SD card Art no.7050... -
Page 4: Activate Sim Card
ACTIVATE SIM CARD NOTE! The included SIM card is already inserted in the camera. However, it needs to be activated at my.luda.fam before it can be used. By activating it you also get 30 days free trial. You can watch an installation here: https://luda.farm/FCM-installation Scan the barcode that you Rotate the back cover counter find on your SIM card holder. -
Page 5: Activate Camera
ACTIVATE CAMERA SET UP CAMERA ON FARMCAM 2.0 APP After the SIM card is activated and the battery is Download and install the FarmCam 2.0 app. inserted, a red LED will turn on, and you will hear the voice prompt “Camera is starting up, please wait”. -
Page 6: Mount Camera
MOUNT CAMERA PIR SENSOR The angle between the sensor and the detected object should be larger than 10° for effective motion detection. The ideal camera detection distance is 2-10 meters, which enables you to recognize a human. The PIR sensor sensitivity is adjustable, you can change it in the App. -
Page 7: Important Notes
APP OVERVIEW IMPORTANT NOTES! HOW TO AVOID FALSE ALARMS The PIR (passive infrared) sensor is triggered by changes in temperature in front of the camera. When a human or animal Pause Camera passes by, the temperature and surface characteristics changes and triggers detection. - Page 8 POWER/CHARGING ALTERNATIVES QU’EST-CE QUI EST INCLUS Support en caoutchouc FarmCam Mobility Support de la caméra Batterie rechargeable Pièce n° 1086 Pièce n° 7053 Pièce n° 7045 Pièce n° 7049 Power/charge the battery Charge the battery separately. when it’s inserted in the camera.
-
Page 9: Fonctions De La Caméra
FONCTIONS DE LA CAMÉRA ACTIVER LA CARTE SIM Micro intégré REMARQUE: Commencez par activer la carte SIM incluse dans Objectif my.luda.farm et bénéficiez de 30 jours d’essai gratuit. Vous pouvez observer une installation ici: https://luda.farm/FCM-installation Capteur de lumière diurne LED d’état Capteur PIR intégré... - Page 10 ACTIVER LA CAMÉRA Lorsque la carte SIM et la batterie sont insérées, une lumière rouge s’allume et vous entendez le message vocal : « La caméra est en train de démarrer, veuillez patienter ». La LED restera allumée pendant quel- ques secondes Une LED bleue clignote pendant quelques secondes, puis restera fixe pendant quelques secondes.
-
Page 11: Montage De La Caméra
MONTAGE DE LA CAMÉRA CONFIGURATION DE LA CAMÉRA DANS L’APPLICATION FARMCAM 2.0 Téléchargez et installez l’application FarmCam 2.0 de l’AppStore ou Google Play. Vissez le support au Vissez la caméra au Pour ajuster la caméra, mur à l’aide du support. desserrez le bouton de schéma de vissage. -
Page 12: Remarques Importantes
CAPTEUR PIR REMARQUES IMPORTANTES! RÉDUIRE LES FAUSSES ALARMES L’angle entre le capteur et l’objet détecté doit être supérieur à 10° pour une détection efficace des mouvements. Le capteur PIR (infrarouge passif ) est déclenché par les changements La distance de détection idéale de la caméra est de 2 à 10 mètres, ce de température se produisant devant la caméra. - Page 13 PRÉSENTATION DE L’APPLICATION OPTIONS D’ALIMENTATION/CHARGE Mettre la caméra en pause Prendre une capture d’écran Enregistrer Menu Résolution* Ajouter un nouvel Couleur/Noir et blanc appareil Alimentez/chargez la batterie Chargez la batterie séparément. Activer/désactiver le capt- lorsqu’elle est installée dans la Plein écran eur de mouvement PIR caméra.
- Page 14 WAS IST ENTHALTEN KAMERAFUNKTIONEN Eingebautes Mikro Objektiv Tageslichtsensor Status-LED FarmCam Mobility Kamerabefestigung Aufladbarer Akku Gummihalterung Eingebauter PIR-Sensor Art.-Nr. 1086 Art.-Nr. 7053 Art.-Nr. 7045 Art.-Nr. 7049 Micro-USB-Anschluss Lautsprecher Schutzhülle IP44 Netzteil EU Reset Werkzeug 16GB Mikro SD-Karte Art.-Nr. 7050 Art.-Nr. 6069 MicroSD-Kartensteckplatz SIM-Kartensteckplatz Rücksetztaste (Loch)
- Page 15 SIM-KARTE AKTIVIEREN ACHTUNG! Damit die Kamera funktioniert und um das 30 Tage Datenabo zu erhalten, müssen Sie die SIM Karte aktivieren bevor Sie die Kamera in Betrieb nehmen. Sie können eine Installation hier ansehen: https://luda.farm/FCM-installation Scannen Sie den Barcode den Drehen Sie die hintere Abdeck- Sie auf dem SIM-Kartenhalter ung gegen den Uhrzeigersinn auf.
- Page 16 KAMERA AKTIVIEREN EINRICHTEN DER KAMERA IN DER FARMCAM 2.0 APP Nachdem SIM-Karte und Akku eingesetzt sind, leuchtet eine rote LED und Sie hören die Ansage Laden Sie die FarmCam 2.0 App aus dem Appstore oder von “Camera is starting up, please wait“ („Die Kamera Google Play herunter.
-
Page 17: Anbringen Der Kamera
ANBRINGEN DER KAMERA PIR-SENSOR Der Aufnahmewinkel zwischen Objektiv und zu filmendem Zielobjekt muss grösser als 10° für eine effektive Bewegungserkennung sein. Der ideale Abstand zwischen Kamera und Zielobjekt für die Bewegungserkennung sind 2-10 Meter, in dem Abstand erkennen Sie auch Personen gut. Die Empfindlichkeit der PIR Bewegungssensoren kann man in der App ändern. -
Page 18: Wichtige Hinweise
APP-ÜBERSICHT WICHTIGE HINWEISE VERMEIDUNG VON FEHLALARMEN Die PIR (Passive Infrarot) Sensoren reagieren auf Wärme vor der Kamera. Wenn Menschen oder Tiere die PIR Sensoren passieren, Kamera pausieren so werden diese von den PIR Sensoren erfasst und eine Bewegungs- meldung kann von diesen ausgelöst werden. Um Falschalarme zu Bildschirmfoto aufnehmen vermeiden beachten Sie bitte folgende Punkte: Aufzeichnen... - Page 19 MÖGLICHKEITEN ZUR STROMVERSORGUNG DETTA INGÅR Gummiring FarmCam Mobility Monteringsfot för kamera Uppladdningsbart batteri Art.nr. 1086 Art.nr. 7053 Art.nr. 7045 Art.nr. 7049 Versorgen/Laden Sie den Akku, Laden Sie den Akku separat. während er in der Kamera eingesetzt ist. Skyddsskal IP44-strömadapter EU Återställningsverktyg 16GB Micro SD-kort Art.nr.
- Page 20 KAMERAFUNKTIONER AKTIVERA SIM-KORTET OBS! Starta genom att aktivera det medföljande SIMkortet på Inbyggd mikrofon my.luda.farm och få en 30 dagars gratis provperiod. Lins Se en installation här: https://luda.farm/FCM-installation Skymningssensor Status-LED Inbyggd rörelsesensor Micro USB-port Högtalare Plats för Micro SD-kort Plats för SIM-kort Gå...
- Page 21 AKTIVERA KAMERAN Efter att SIM-kortet är aktiverat och batteriet insatt kommer en röd lampa lysa och en röst sä- ger “Camera is starting up, please wait”. Lampan kommer lysa med ett fast sken i några sekunder. En blå lampa kommer att blinka i några sekunder och sedan lysa med ett fast sken i några sekunder.
-
Page 22: Montera Kameran
MONTERA KAMERAN LÄGG TILL KAMERAN I FARMCAM 2.0-APPEN Ladda ner och installera FarmCam 2.0-appen från App Store eller Google Play. Använd schablonen Skruva fast kameran på Lossa på åtdragnings- och skruva fast foten monteringsfoten. ringen för att justera Öppna appen. på... - Page 23 PIR-SENSOR VIKTIGT! SÅ UNDVIKER DU FALSKLARM Vinkeln mellan sensorn och objektet som ska upptäckas bör vara större än 10° för effektiv rörelsedetektion. Det bästa avståndet för kameran är 2-10 meter, vilket gör det möjligt PIR (passiv infraröd) sensorn triggas genom skillnader i temperatur att känna igen en människa.
- Page 24 APP-ÖVERSIKT ALTERNATIV FÖR STRÖMFÖRSÖRJNING Pausa kamera Ta skärmavbild Spela in Meny Upplösning * Lägg till enhet Färg/svartvit Ladda batteriet när det sitter Ladda batteriet separat. Aktivera/avaktivera i kameran. Fullskärm PIR-rörelsesensor Fyrbildsläge Inställningar Sätt igång larmet SolarCharger Se Live-video Lyssna via högtalaren Prata i kameramikrofonen Batteristatus Historik...
- Page 25 FAQ & Support http://support.luda.farm Luda.Farm, Krokslätts Fabriker 30, 431 37 Mölndal/Sweden...
