BETAFPV Micro User Manual

Tx module
Hide thumbs

Advertisement

Quick Links

Download this manual
Micro高频头
使用说明书
Welcome to ExpressLRS!

Advertisement

loading
Need help?

Need help?

Do you have a question about the Micro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BETAFPV Micro

Summary of Contents for BETAFPV Micro

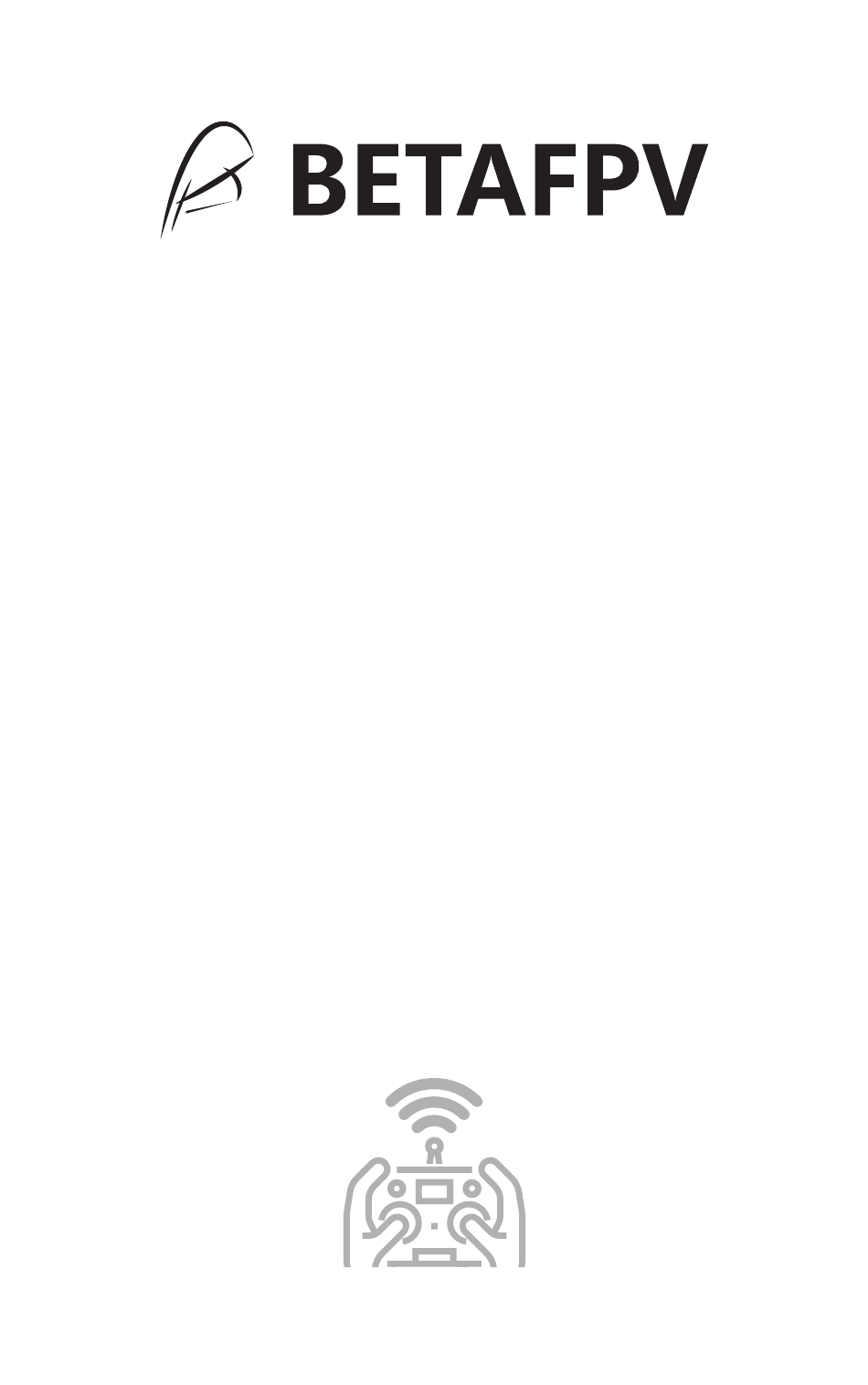

  • Page 1 Micro高频头 使用说明书 Welcome to ExpressLRS!
  • Page 2 BETAFPV Micro高频头，是基于开源项目ExpressLRS开发的新一代 遥控无线系统。ELRS系统具有遥控距离长，连接稳定，低延迟， 刷新率高，配置灵活等特点。 项目官方Github地址：https://github.com/ExpressLRS ExpressLRS官方暂时不支持OLED和按键，Micro高频头固件请到 BETAFPV Github获取：https://github.com/BETAFPV/ExpressLRS 基本参数 ● 频段（ 2.4GHz版本）：2.4GHz ISM ● 频段（ 915MHz/868MHz版本）：915MHz FCC/868MHz EU ● 输出功率：25mW/50mW/100mW/250mW/500mW (2.4GHz) 100mW/250mW/500mW (915MHz/868MHz) ● 刷新率：50Hz/150Hz/250Hz/500Hz (2.4GHz) 25Hz/50Hz/100Hz/200Hz (915MHz/868MHz) ● 输入电压：5-12V（2S） ● USB接口：Type-C XT30接口(2S) USB Type-C接口 散热风扇+RGB OLED显示屏 5D按键 GH1.25 (GND, 5V, CRSF) 注意：请勿在Micro高频头接上3S及以上电池。否则，将造成永久性损坏。...

  • Page 3: Model Setup

    基本配置 Micro高频头默认只接收Crossfire串行数据协议（简称CRSF）的信 号。遥控器的高频头接口需要支持CRSF信号输出。下面以OpenTX 遥控器系统为例，说明如何配置遥控器输出CRSF信号，并且使用 LUA脚本控制Micro高频头。 SMA-KE接口 5V-12V CRSF Serial Port 注意：Micro高频头上电前，请安装好匹配的天线。否则，会导致高频头 PA芯片损坏。 CRSF协议 在OpenTX系统中，选择MODEL SELECTION，进入MODEL SETUP界面，在该界面下，将Internal RF关闭（设置为OFF），将 External RF开启，并且将输出Mode设置为CRSF。如下图所示。 MODEL SETUP 2/14 Use global funcs Internal RF Mode External RF Mode CRSF Channel Range CH1-16 Receiver...
  • Page 4 将Micro高频头连接正确，并且按照上面配置遥控器为外部高频头 （External RF）的CRSF输出，原则上Micro高频头就可以正常使用。 LUA脚本操控 如果想修改Micro高频头的功率，刷新率等参数，则需要使用 OpenTX系统的LUA脚本进行操作。如下所示。 ● 将官方的LUA脚本ELRS.lua拷贝到遥控器的SD卡中，路径为 Scripts/Tools； ● 在OpenTX系统上，长按SYS按键（例如RadioMaster T8遥控器 等）或者MENU按键（例如Frsky Taranis X9D遥控器等），进入 SD-HC CARD界面，在该界面下，选择ELRS.lua脚本并且运行该脚 本； ● 如果LUA脚本成功运行，则界面如下图所示。 ExpressLRS 0bf0d9 0:250 Pkt Rate 250Hz(-108dbm) TLM Ratio 1:64 (78bps) Power 500 mW RF Freq 2.4G ISM [Bind] [Wifi Update] )，...
  • Page 5 参数说明 参数名 位于界面右上角。表示高频头和遥控 数据包 0�250 器直接每秒发送数据包的数量，以及 及坏包比例 坏包的数量 频率越高，高频头发送数据包间隔越 数据包频率 Pkt. Rate 短，控制越精准 例如，1�64表示，高频头发射出去64 回传包率 TLM Ratio 个数据包，接收机回传一个数据包 功率 Power 高频头发射功率 RF Freq 无线电频率 当前高频头使用的无线电所在频率 Bind 绑定 高频头进入绑定状态 Wifi Update WIFI更新 高频头开启WIFI功能，用于固件更新 注意：官方LUA脚本ELRS.lua可以从BETAFPV支持网站（网址见更多信 息段落）下载。 按键和OLED Micro高频头上带的5维按键，只可使用垂直按压方向按键功能。前 后左右4个维度的按键是无效的。按键功能说明如下。 长按： 锁屏状态下，解锁。 非锁屏状态下，设置改项的值。...
  • Page 6 短按： 锁屏状态下，按键无效。 非锁屏状态下，切换到下一行。 注意：通过按键和OLED解锁进入调参界面时，高频头与接收机的配对将 会断开，调参结束回到锁屏状态会重新连接；若调参改变了数据包频率 （Pkt. Rate），则必须重启接收机才能重新连接。 注意：通过按键和OLED启动高频头的WIFI功能之后，高频头进入WIFI升 级固件状态，不再响应按键功能，无法退出。在WIFI固件升级之后，必 须断电重启。 对频 Micro高频头出厂固件使用的是ExpressLRS V1.1.0正式版协议，而 且没有设置对频密码（Binding Phrase）。所以对频的接收机也必 须是V1.0.0~V1.1.0，并且没有设置过对频密码。 Micro高频头进入对频状态，有两种方式。第一种方式是使用LUA 脚本，选择Bind，Micro高频头进入对频状态。详见“LUA脚本操控 ” 段落。 第二种方式，使用OLED和按键，切换到BIND位置，长按按键，高 频头进入对频状态。详见“按键和OLED”段落。...
  • Page 7 ExpressLRS Pkt.rate 500hz 1:128 TLM Ratio Power 100mW White Bi nd Update 长按按键，高频头进入对频状态。 注意：高频头进入对频状态，没有灯光闪烁等提示。5秒之后高频头自动 退出对频状态。 注意：如果重刷了高频头的固件，并且配置了对频密码（Binding Phrase )， 则无法通过上面方式进入对频状态。请将接收机也设置相同的对频密码， 高频头和接收机则可以自动对频连接。 功率切换 Micro高频头目前支持的功率为100mW/250mW/500mW。 Micro高频头发射功率切换，也有两种方式。第一种方式是使用LUA 脚本，选择Power，可在100mW、250mW、500mW直接切换。详 见“LUA脚本操控”段落。 第二种方式，使用OLED和按键，切换到Output位置，长按按键， 输出功率切换到下一数值。详见“按键和OLED”段落。 ExpressLRS Pkt.rate 500hz 1:128 TLM Ratio Power 100mW White Bi nd Update 长按按键，输出功率切换到下一数值。...
  • Page 8 风扇自动开启。 高频头不支持1W或者2W的发射功率，切换到该数值之 后，会自动回到所能够支持的最高功率500mW。 更多信息 由于ExpressLRS项目还处于更新活跃期，更多详细的信息，如常见 问 题 ， 最 新 的 说 明 书 等 ， 请 到 B E TA F P V 官 方 支 持 （ 技 术 支 持 ->ExpressLRS遥控系列）下获取。 https://support.betafpv.com/hc/zh-cn ● 最新说明书； ● 如何升级固件； ● 常见解答问题。...
  • Page 9 Micro TX Module User Manual Welcome to ExpressLRS!

  • Page 10: Specifications

    The ExpressLRS offical project does NOT support the OLED function for the moment. BETAFPV team has made a pull request on Github and wait for the offical to finish this merge. Please get the firmware from BETAFPV Github nowadays until ExpressLRS offical support.
  • Page 11 BETAFPV Micro RF TX module is compatible with radio transmit- ter which has the micro module bay (AKA JR/SLIM module bay, e.g. Frsky Taranis X9D、TBS Mambo). Basic Configuration ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the radio transmitter and the RF TX module.
  • Page 12 MODEL SETUP 2/14 Use global funcs Internal RF Mode External RF Mode CRSF Channel Range CH1-16 Receiver LUA Script ExpressLRS use the OpenTX LUA script to control the RF TX module, like bind or setup. ● Save the ELRS.lua script files onto the radio transmitter's SD Card in the Scripts/Tools folder;...
  • Page 13 (Link in More Information Chapter). Button and OLED There is a 5D button on the micro RF TX module. Pay attention only the virtical dimention works and the other four dimentions are invalid. Below is the basic operation of the button and OLED.
  • Page 14 Please re-power the RF TX module after firmware update via WIFI. Bind The Micro RF TX module comes with offically major release V1.1.0 protocol and no Binding Phrase inlcuded. So please make sure the receiver works on offically major release V1.0.0~V1.1.0 protocol.
  • Page 15 Output Power Switch Micro RF TX module could switch the output power via ELRS.lua script, as description in "LUA Script" chapter. Besides, using the button and OLED, move to the Output position.
  • Page 16 Note: The RGB LED will NOT change according to the output power. When the output power is 250mW or above, the fan will spin automatically. The Micro RF TX module does NOT support 1W or 2W output. When switch to this value, the system will move to 500mW automatically.
