Kimex 047-0003 Installation Manual

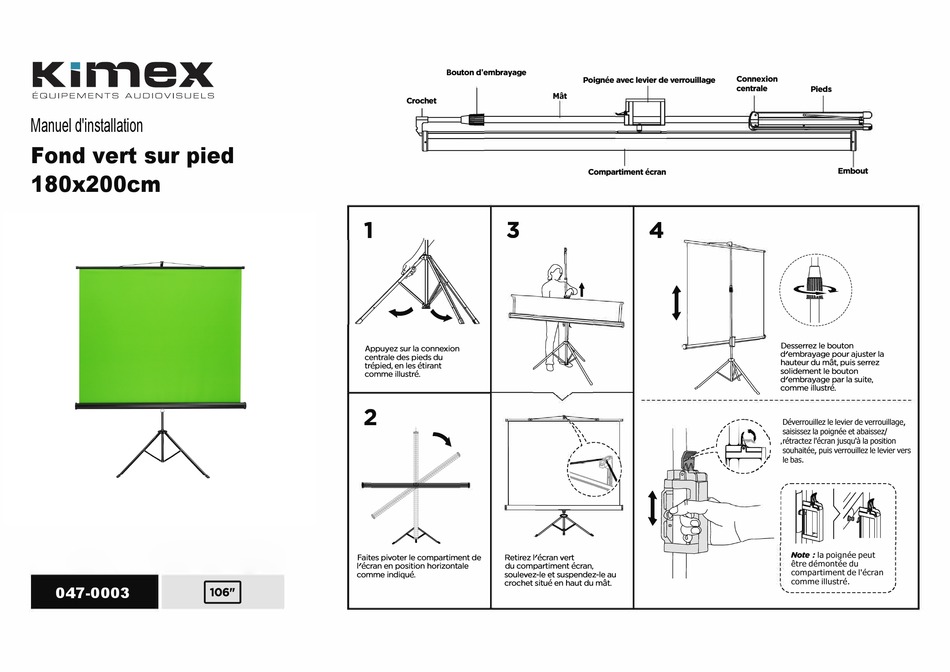

Manuel d'installation

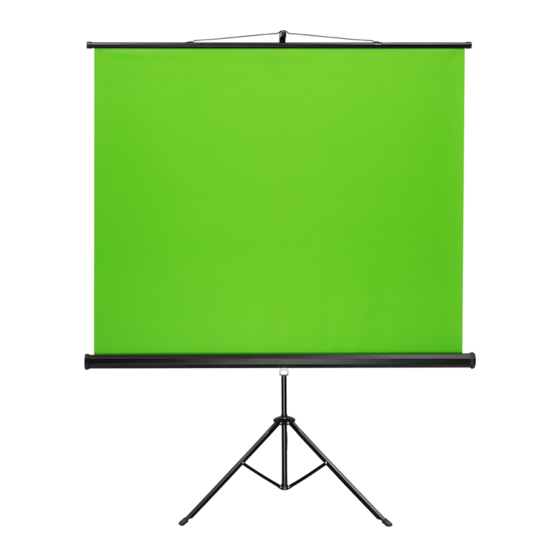

Fond vert sur pied
180x200cm
047-0003
Bouton d'embrayage
Crochet
1 3
Appuyez sur la connexion
centrale des pieds du
trépied, en les étirant
comme illustré.
2
Faites pivoter le compartiment de
Retirez l'écran vert
l'écran en position horizontale du compartiment écran,
soulevez-le et suspendez-le au
comme indiqué.
crochet situé en haut du mât.
Poignée avec levier de verrouillage
Mât
Compartiment écran
4
t t
'
" "
,'
\\
\\
, ' :
',
,
,� I
J --- ....
.:: : ::. ,
\
' '
1
...
....
1
1
'
t
__
...
..,
Connexion
centrale Pieds
Embout
Desserrez le bouton
d'embrayage pour ajuster la
hauteur du mât, puis serrez
solidement le bouton
d'embrayage par la suite,
comme illustré.
Déverrouillez le levier de verrouillage,
saisissez la poignée et abaissez/
") \
'. , rétractez l'écran jusqu'à la position
•
souhaitée, puis verrouillez le levier vers
J
le bas.
I
__ ,
I
... ,,.,. .,,
Note : la poignée peut
être démontée du
compartiment de l'écran
comme illustré.
1
, .... ___________________ .... ✓
