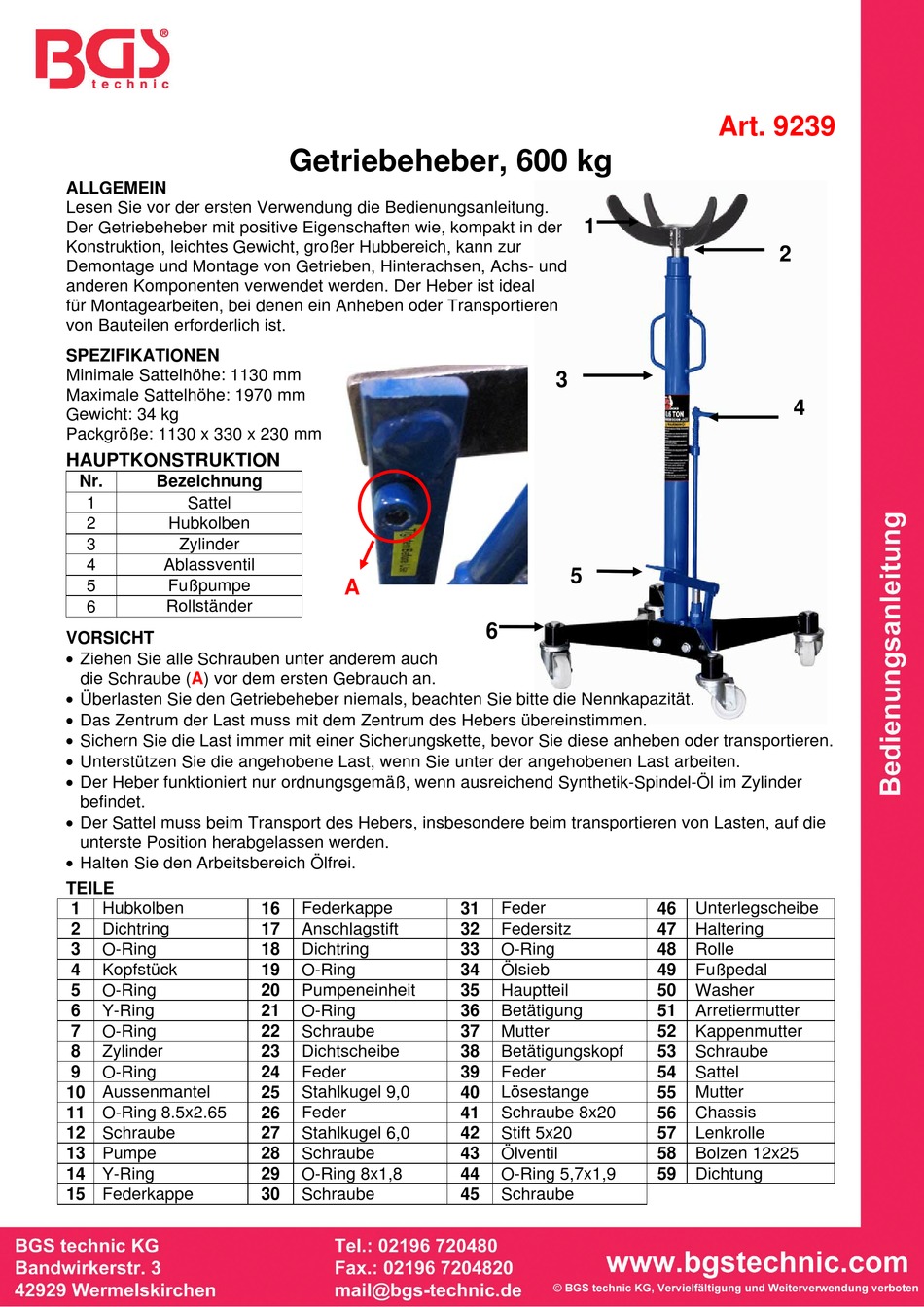

BGS technic 9239 Quick Start Manual

ALLGEMEIN
Lesen Sie vor der ersten Verwendung die Bedienungsanleitung.
Der Getriebeheber mit positive Eigenschaften wie, kompakt in der
Konstruktion, leichtes Gewicht, großer Hubbereich, kann zur
Demontage und Montage von Getrieben, Hinterachsen, Achs- und
anderen Komponenten verwendet werden. Der Heber ist ideal
für Montagearbeiten, bei denen ein Anheben oder Transportieren
von Bauteilen erforderlich ist.
SPEZIFIKATIONEN
Minimale Sattelhöhe: 1130 mm
Maximale Sattelhöhe: 1970 mm
Gewicht: 34 kg
Packgröße: 1130 x 330 x 230 mm
HAUPTKONSTRUKTION
Nr. Bezeichnung
1 Sattel
2 Hubkolben
3 Zylinder
Ablassventil
4
5 Fußpumpe
Rollständer
6
VORSICHT
 Ziehen Sie alle Schrauben unter anderem auch
die Schraube (A) vor dem ersten Gebrauch an.
 Überlasten Sie den Getriebeheber niemals, beachten Sie bitte die Nennkapazität.
 Das Zentrum der Last muss mit dem Zentrum des Hebers übereinstimmen.
 Sichern Sie die Last immer mit einer Sicherungskette, bevor Sie diese anheben oder transportieren.
 Unterstützen Sie die angehobene Last, wenn Sie unter der angehobenen Last arbeiten.
 Der Heber funktioniert nur ordnungsgemäß, wenn ausreichend Synthetik-Spindel-Öl im Zylinder
befindet.
 Der Sattel muss beim Transport des Hebers, insbesondere beim transportieren von Lasten, auf die
unterste Position herabgelassen werden.
 Halten Sie den Arbeitsbereich Ölfrei.
TEILE
1 Hubkolben
2 Dichtring
3 O-Ring
4 Kopfstück
5 O-Ring
6 Y-Ring
7 O-Ring
8 Zylinder
9 O-Ring
10 Aussenmantel
11 O-Ring 8.5x2.65
12 Schraube
13 Pumpe
14 Y-Ring
15 Federkappe
Getriebeheber, 600 kg
A
16 Federkappe
17 Anschlagstift
18 Dichtring
19 O-Ring
20 Pumpeneinheit
21 O-Ring
22 Schraube
23 Dichtscheibe
24 Feder
25 Stahlkugel 9,0
26 Feder
27 Stahlkugel 6,0
28 Schraube
29 O-Ring 8x1,8
30 Schraube
1
3
5
6
31 Feder
32 Federsitz
33 O-Ring
34 Ölsieb
35 Hauptteil
36 Betätigung
37 Mutter
38 Betätigungskopf
39 Feder
40 Lösestange
41 Schraube 8x20
42 Stift 5x20
43 Ölventil
44 O-Ring 5,7x1,9
45 Schraube
Art. 9239
2
4
46 Unterlegscheibe
47 Haltering
48 Rolle
49 Fußpedal
50 Washer
51 Arretiermutter
52 Kappenmutter
53 Schraube
54 Sattel
55 Mutter
56 Chassis
57 Lenkrolle
58 Bolzen 12x25
59 Dichtung
