L-705
このたびはホーザン Ｌ-７０５ ＬＥＤライト をお買い上げいただき、まことにありがとうございま
す。この取扱説明書をよくお読みになり、正しくお使いください。また、お読みになったあとも
大切に保管してください。

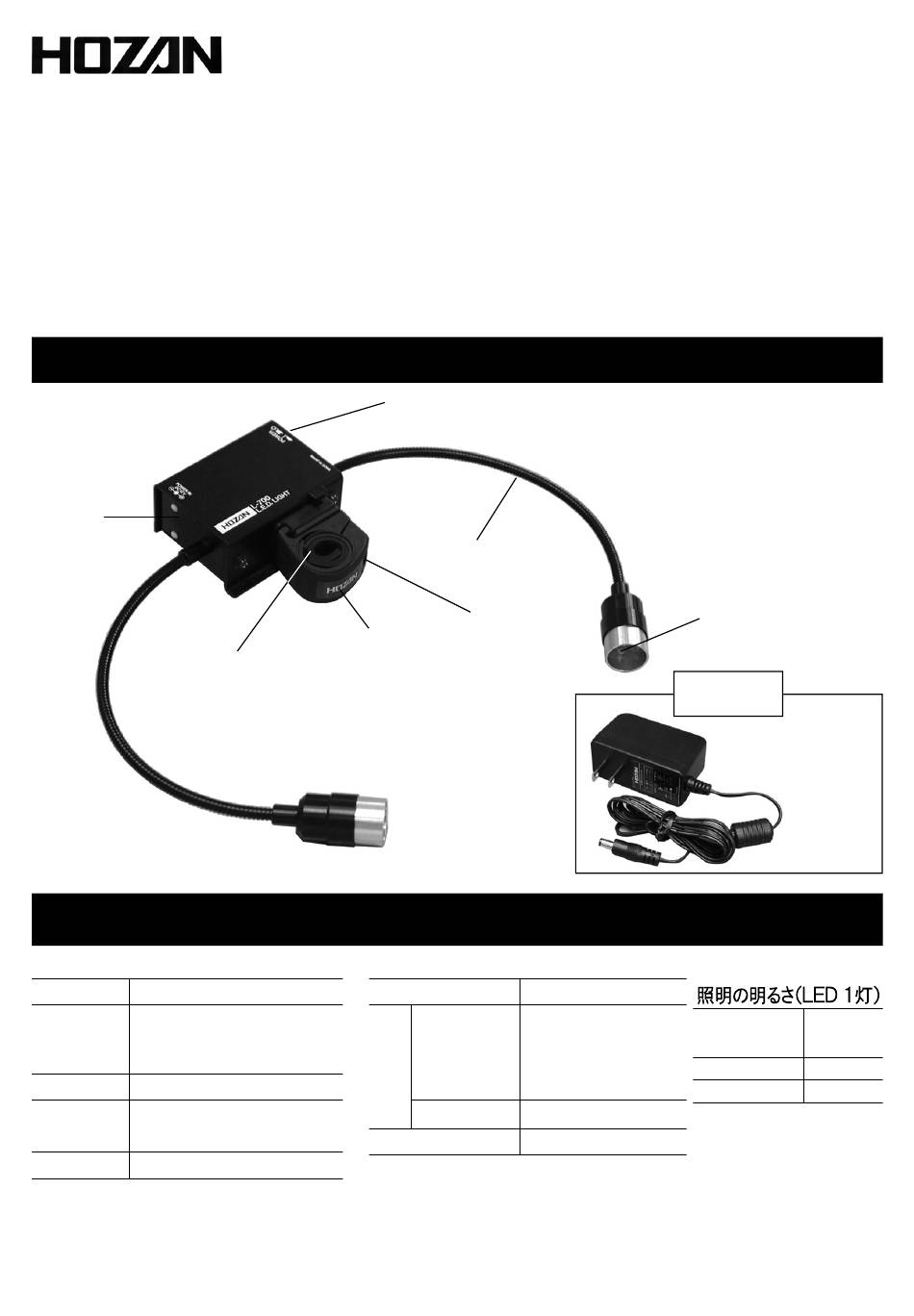

各部の名称と入組明細
電源
ソケット
ゴム板
３mm
２mm
１mm各１
仕
様
ＬＥＤ
高輝度白色ＬＥＤ ７個×２
約１００００時間
※使用環境により
ＬＥＤ寿命
異なります。
色温度
６５００Ｋ
ＤＣ１２Ｖ
定格電圧
（ＡＣアダプター付属）
消費電力
１.４Ｗ
ＬＥＤライト
電源スイッチ
フレキシブルアーム
固定ネジ
クランプ
取付支柱径
外
形
本体
寸
法
アーム長
重量
１
取扱説明書
付属品
１４～２８ｍｍφ
７５（Ｗ）×３３（Ｈ）
発光部から
×５８（Ｄ）ｍｍ
の距離 ｍｍ
（取 り 付 け 金 具、
突起物含まず）
２００ｍｍ
※上記は参考値です。
３４０ｇ
ＬＥＤ
ＡＣアダプター
照度
（ｌｘ）
３０
３４０００
１００
１１９００
Advertisement
Table of Contents
Related Manuals for HOZAN L-705
Summary of Contents for HOZAN L-705
- Page 1 取扱説明書 L-705 ＬＥＤライト このたびはホーザン Ｌ-７０５ ＬＥＤライト をお買い上げいただき、まことにありがとうございま す。この取扱説明書をよくお読みになり、正しくお使いください。また、お読みになったあとも 大切に保管してください。 各部の名称と入組明細 電源スイッチ 電源 ソケット フレキシブルアーム ＬＥＤ 固定ネジ クランプ ゴム板 ３mm 付属品 ２mm １mm各１ ＡＣアダプター 仕 様 ＬＥＤ 高輝度白色ＬＥＤ ７個×２ 取付支柱径 １４～２８ｍｍφ 外 約１００００時間 ７５（Ｗ）×３３（Ｈ） 発光部から 照度 形 ※使用環境により ＬＥＤ寿命 ×５８（Ｄ）ｍｍ の距離 ｍｍ...
- Page 2 注意文の警告マークについて この取扱説明書ではご使用上の注意事項を次のように区別しています。 警告 …重傷をともなう重大事故の発生を想定してのご注意 注意 …傷害や物的損害を想定してのご注意 なお、注意 として記載されていても、あるいは特に記述がなくても、状況によっては重大 な結果をまねく恐れがあります。正しく安全にご使用ください。 ご使用上の注意 注意 電源には必ず付属のＡＣアダプターをご使用ください。 ご使用方法 １ 本製品のクランプには異なる径の支柱に 支柱 ゴム板 適応するように３枚のゴム板が付属してい Ｌｰ８０８ ３ｍｍ＋２ｍｍ ます。使用する支柱の径とゴム板の関係 （支柱径：１４ｍｍφ） ＋１ｍｍ をお確かめください。 Ｌｰ５２１、Ｌｰ５２３ ２ｍｍ＋１ｍｍ （支柱径：２０ｍｍφ） Ｌｰ４２４ ※ １ｍｍ （支柱径：２６ｍｍφ） ※ Ｌｰ４２４の場合は、ホルダーアーム（鏡筒 取り付け支柱）には取り付きません。 ２ 支柱径に適応する よう、余分のゴム板 を抜き取ります。 ３ クランプを本体に取り付けます。カチッと音 がして止まるまでスライドさせて固定しま...
- Page 3 ご使用方法 ４ クランプを支柱に通し、希望の位置 でクランプのネジを締め込み固定し ます。 ※Ｌ-８０８などの細い支柱に取り付 けるときは、クランプを先に支柱に取り 付けた方が作業が容易です。 ５ ＡＣアダプターをコンセントに接続し、 ＡＣアダプターのプラグをＬ-７０５本体 に接続します。 ６ 電 源 ス イ ッ チ を 入 れ、フ レ キ シ ブ ル アームを操作して目標物を照射するよ うにします。 水平支柱への取り付け 突起 シュー（クランプ取り付け部）中央 のネジをゆるめてシューを取り外 し、突起部分を上に向けた位置 で再び固定すると、水平方向の 支柱に取り付けることができます。 シューを取り外したとき、突起部 分に触れないでください。内部の スプリングが飛び出し、紛失する 恐れがあります。 水平支柱...
- Page 4 ＬＥＤユニットの交換方法 １ 発光部先端のアルミニウム製リングを 反時計方向にまわして取り外します。 ２ ＬＥＤユニットを引き出します。 ３ ＬＥＤユニットのリード部に差し込まれたコード付 ソケットを外します。 ４ 新しいＬＥＤユニットにコード付ソケットを差し込 赤 みます。基板上にＲと記されたピンに赤いコー 黒 ドのソケットを、Ｂと記されたピンに黒いコードの ソケットを差し込みます。 ５ 電源を入れてみて点灯を確認します。 ６ アルミニウム製リングを時計方向にまわして元通り固定します。 交換部品 Ｌ-７０１-１ ＬＥＤユニット Ｌ-７００-２ クランプ 複数の機器で L-７０５をお使 いの場合、各機器にクランプ を取り付けておくと着脱が容 易です。 部品はホーザンの通信販売でもお求めいただけます。 技術的なお問い合わせ 本社 〒556-0021 大阪市浪速区幸町１-２-１２ TEL(06)6567-3132 TEL(06)6567-3111 FAX(06)6562-0024 月曜日から金曜日（祝日を除く）の 9:15～12:00、13:00～17:00 補修部品については、ｗｅｂ上のパーツリストをご覧ください。...
- Page 5 L-705 LED LIGHT Thank you for purchasing the HOZAN L-705 LED LIGHT. With proper care and handling this fine instrument will provide years of trouble-free operation. Please read this entire instruction manual carefully before attempting to place this instrument in service. Please keep this instruction manual available for reference.
- Page 6 Post diameter:14 mmφ rubber sheet in the table. L-521, L-523 2mm+1mm Post diameter:20 mmφ L-424 * Post diameter:26 mmφ * The L-705 can not be attached on the head arm of the L-424. ２ Remove extra rubber sheets. ３ Attach the clamp to the shoe (fastener portion) on the main unit, inserting until attached clicks.
- Page 7 ５ Plug the ac adapter into the wall outlet. Then, connect the socket of the ac adapter to the L-705 main unit. ６ Turn the power switch on. Operate the flexible arms to illuminate the subject. Set on a horizontal post...
- Page 8 ６ Replace the aluminum tube screwing clockwise. Replacement parts L-701-1 LED Unit L-700-2 Clamp If use the L-705 on multiple apparatus, connecting a clamp to each apparatus is recommended. 1-2-12 Saiwaicho, Naniwa-ku, Osaka 556-0021, Japan Tel : 81-6-6567-3111 F a x : 81-6-6562-0024 ４...
