Giacomini R865 Installation Instruction

A
ccessori per tubAzioni
0811ML Febbraio 2016 - February 2016
S r865
rotolatore
H r865
ose scroller
MADE IN ITALY
Descrizione - Description
Srotolatore universale per tubi in plastica.
Universal hose scroller for plastic pipes.
Versioni e codici - Version and product codes
Codice - Product code
R865Y001

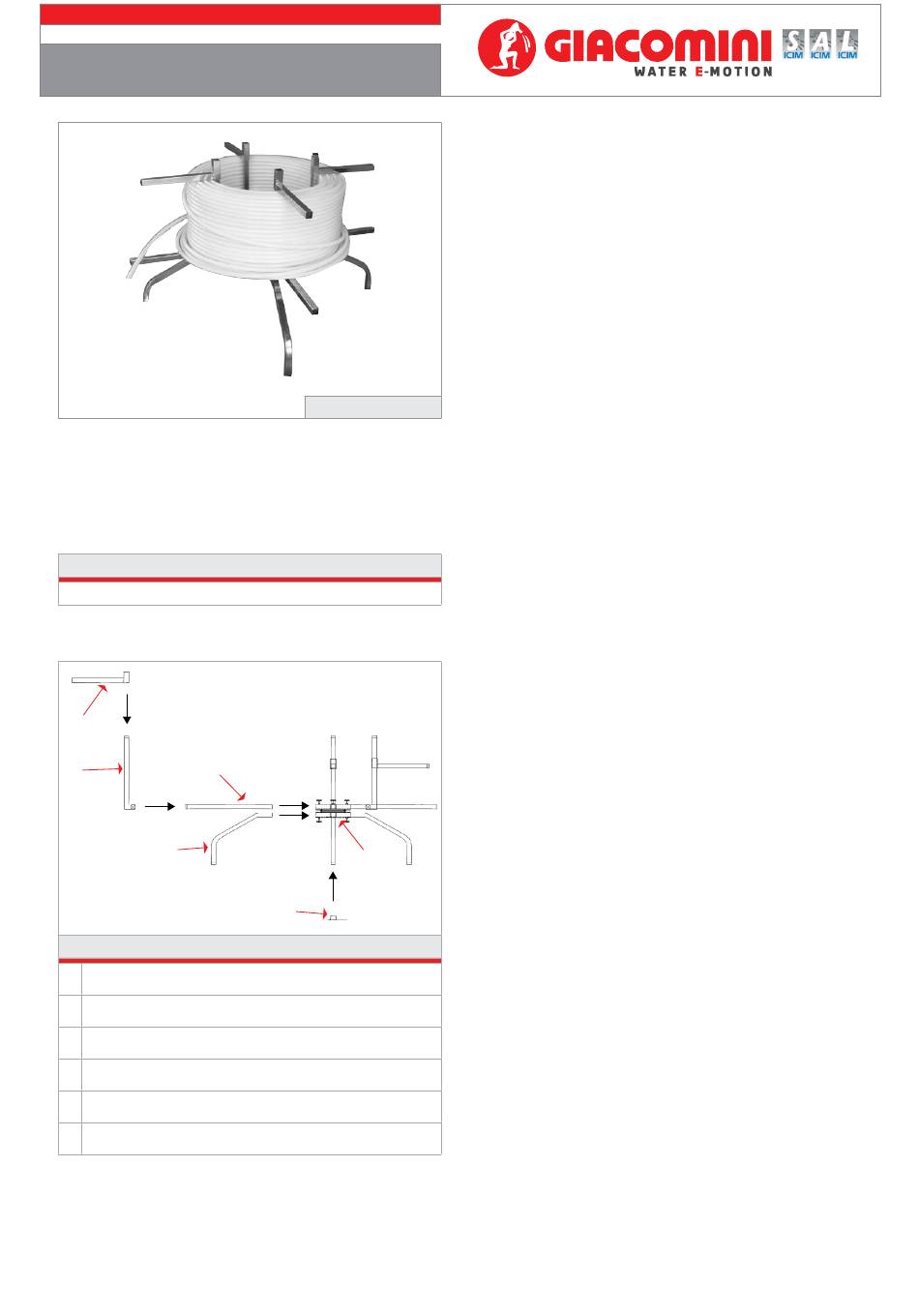

Componenti - Components
4
1
3
2
Legenda - Legend
Asta piano di appoggio rotolo L = 600 mm
1
Rod for spool support L = 600 mm
Gamba curva
2
Curve leg
Asta misura interna rotolo L = 600 mm
3
Inside rod for spool pipe L = 600 mm
Asta premi rotolo L = 300 mm
4
Rod to press spool L = 300 mm
Bronzina
5
Bearing
Piedino di appoggio
6
Hose scroller feet
R865
5
6
Istruzioni per il montaggio - Installation instruction
• Dopo aver tolto i componenti dalla scatola, controllare che non abbiano
subito danni durante il trasporto.
• Assemblare lo srotolatore, come illustrato nell'immagine dei componenti.
• Alloggiare la bobina sullo srotolatore ed inserire l'asta premi rotolo (rif. 4) .
• After taking the Hose scroller out of the box, check that it hasn't been damaged
during transport.
• Assembly the hose scroller, as the illustration of components.
• Put the spool on the hose scroller and insert the rod to press the spool (ref. 4).
Istruzioni per l'uso - Operation instrucion
• Portata massima srotolatore Kg. 110.
• Assicurarsi che i volantini di chiusura siano ben chiusi prima di iniziare ad
usare lo srotolatore.
• Quando si appoggia lo srotolatore sul polistirolo usare i piedini (rif. 6) per
evitare che il peso fori la superficie sulla quale si lavora.
• Non lasciare lo srotolatore alla pioggia o troppo esposto ad agenti esterni
corrosivi.
• Periodicamente svitare la vite M6 della bronzina con apposita chiave, togliere
le parti, pulire, ingrassare, e rimontare la bronzina.
• Capacity load Kg. 110.
• Verify that all handwheels are closed before use.
• To put the hose scroller on the polystyrene, remember to use the feet (ref. 6), to
avoid that the weight of hose scroller holes the polystyrene surface.
• Don't leave the hose scroller at the rain, it isn't weatherproof.
• Sometimes unscrew the screw M6 of bearing, with the key, disassembly the
parts, clean, grease and assembly again the bearing.
ISO ISO OHSAS
9001 14001 18001
0006/7 0032A/3 0064L/1
