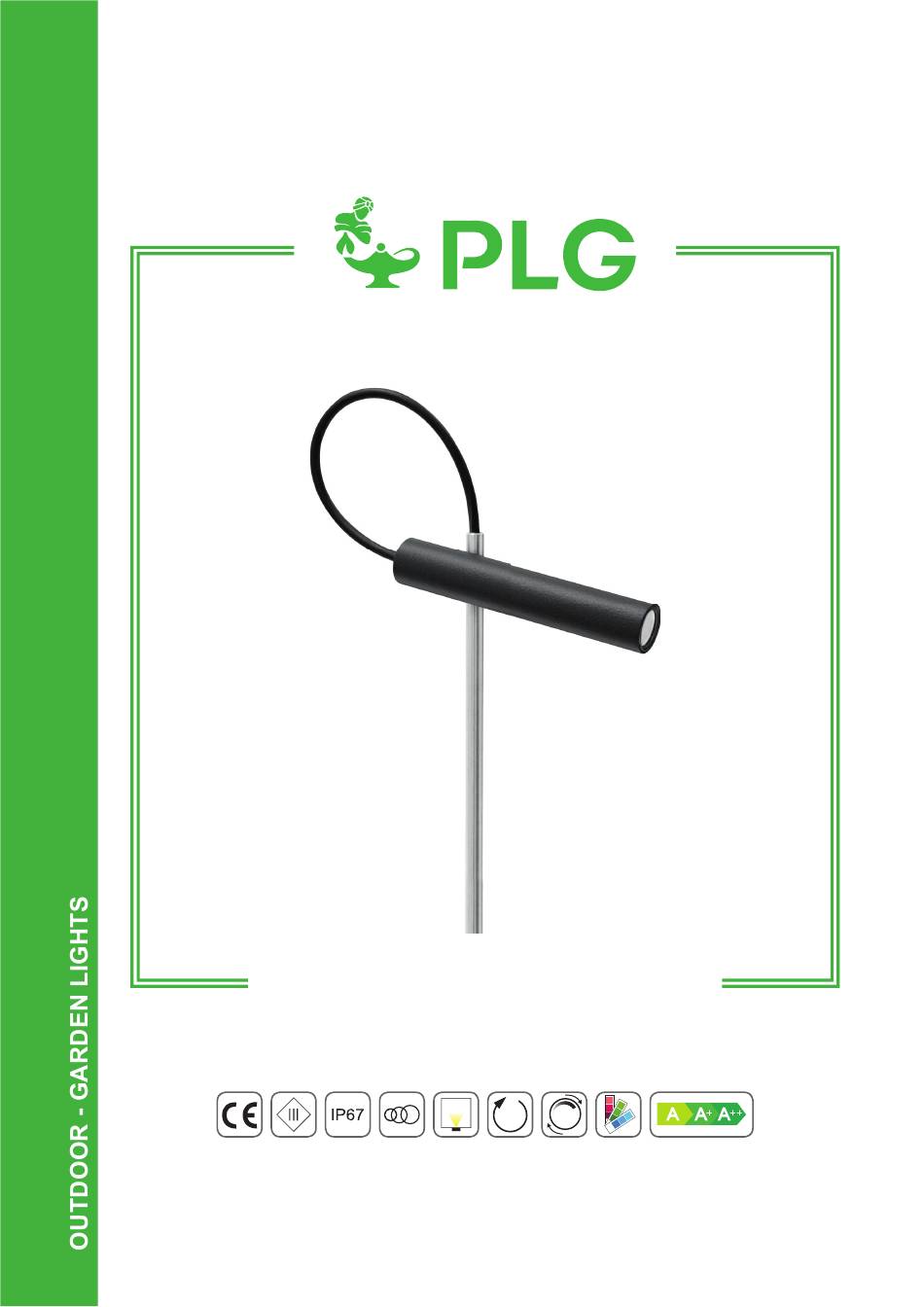

- Page 1 MANUALE D’USO | USER MANUAL...
- Page 2 MANUALE D’USO USER MANUAL ATTENZIONE WARNING Read and store following instructions Leggere e conservare le seguenti istruzioni • Prima di procedere alla installazione o alla manutenzione del • Before proceeding with the installation or maintenance of this presente dispositivo è necessario disattivare sempre l’energia device, you must always turn off...
- Page 3 MANUALE D’USO USER MANUAL DIMENSIONI | DIMENSIONS ±360° ±360° ( APE01 ) ( APE02 ) ( APB01 ) ±360° ±360° ±360° ±360° ±90° ±90° ±90° ±90° ±90° ±90° ±90° ±90° ±90° ±90° ±90° ±90° 1200 1200 1200 1200 1200 1200 Ø60 Ø60 Ø50...
- Page 4 MANUALE D’USO USER MANUAL CONNESSIONI | CONNECTIONS Schema di connessione in serie per versione 700mA - Connection diagram for 700mA version Rosso / Red Nero / Black Schema di connessione in parallelo per versione 24V - Connection diagram for 24V version Rosso / Red Nero / Black ATTENZIONE...
- Page 5 MANUALE D’USO USER MANUAL ISTRUZIONI DI MONTAGGIO ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS FISSAGGIO CON PICCHETTO / FIXING WITH SPIKE Scegliere la posizione desiderata. Per installare il dispositivo è suffi ciente inserirlo nel terreno, preferibilmente compatto, fi no all’altezza del picchetto, avendo cura di maneggiare lo stelo con entrambe le mani per evitare danneggiamenti e per far sì...
- Page 6 MANUALE D’USO USER MANUAL ISTRUZIONI DI MONTAGGIO ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS MONTAGGIO CON CASSAFORMA - MOUNTING OUTERCASE Collocare la controcassa nella posizione prescelta. Fare molta attenzione affi nché a ridosso della parte inferiore della controcassa vi sia l’opportuno strato di ghiaia di drenaggio di almeno 10cm. Bloccare la cassaforma e realizzare un fondo di cemento.
- Page 7 MANUALE D’USO USER MANUAL ISTRUZIONI DI MONTAGGIO ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS É possibile cambiare l’orientamento e la posizione del proiettore in qualsiasi momento , agendo sulle due viti STEI ( A , B ) con l’ausilio di una chiave a brugola. It is possible to change the orientation and position of the projector at any time, using on the two STEI screws (A, B) with the aid of an Allen key.
