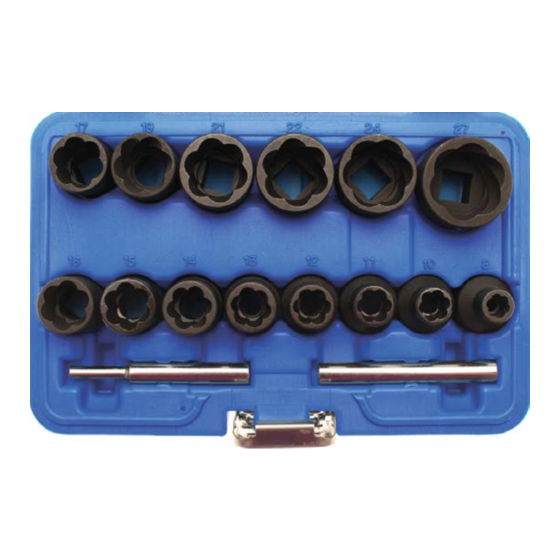

Spezial-Steckschlüsseleinsätze „Twist"
INHALT
8 mm Spezialeinsatz, 12,5 (1/2) Antrieb
10 mm Spezialeinsatz, 12,5 (1/2) Antrieb
11 mm Spezialeinsatz, 12,5 (1/2) Antrieb
12 mm Spezialeinsatz, 12,5 (1/2) Antrieb
13 mm Spezialeinsatz, 12,5 (1/2) Antrieb
14 mm Spezialeinsatz, 12,5 (1/2) Antrieb
15 mm Spezialeinsatz, 12,5 (1/2) Antrieb
16 mm Spezialeinsatz, 12,5 (1/2) Antrieb
17 mm Spezialeinsatz, 12,5 (1/2) Antrieb
19 mm Spezialeinsatz, 12,5 (1/2) Antrieb
21 mm Spezialeinsatz, 12,5 (1/2) Antrieb
22 mm Spezialeinsatz, 12,5 (1/2) Antrieb
24 mm Spezialeinsatz, 12,5 (1/2) Antrieb
27 mm Spezialeinsatz, 12,5 (1/2") Antrieb
Ausdrückdorn
EIGENSCHAFTEN
Dieses Set dient speziell zum Lösen festsitzenden Schrauben und Muttern mit Rechtsgewinde, die
mit normalen Einsätzen nicht mehr gelöst werden können.
Besonders geeignet sind die Einsätze zum Lösen verrosteter, verformter oder anderweitig stark
beschädigter Gewinde. Dieses Set entspricht der Norm AISI4340, mit einer Härte von HRC52-55.
SICHERHEITSHINWEISE
Benutzen Sie eine Schutzbrille um sich vor eventuellen Absplitterungen zu schützen!
Dieser Einsatz ist ausschließlich zur Verwendung mit handbetriebenen Werkzeugen
geeignet, verwenden Sie niemals einen Schlagschrauber.
Tragen Sie Sicherheitshandschuhe, so minimieren Sie die Gefahr von Verletzungen, die
durch eventuelle Absplitterungen oder plötzliches abrutschen entstehen können.
VERWENDUNG
1. Schlagen Sie mit einem Hammer einen passenden Einsatz auf die zu lösende Schraube/Mutter.
2. Benutzen Sie eine Knarre, Gleitgriff, etc. mit passendem 4-kant Antrieb um die festsitzende
Schraube gegen den Uhrzeigersinn zu lösen. Hinweis: Diese Einsätze sind ausschließlich
geeignet für Verschraubungen mit Rechtsgewinde.
3. Anschließend drücken Sie die gelöste Schraube/Mutter mit dem im Satz enthaltenen
Ausdrückdorn aus dem Einsatz (wie in Abbildung zu sehen).
Entfernen der Schraube/Mutter aus dem Spezialeinsatz
Mutter/Schraube
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
„Twist"-Einsatz
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 5269
Ausdrückdorn
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
