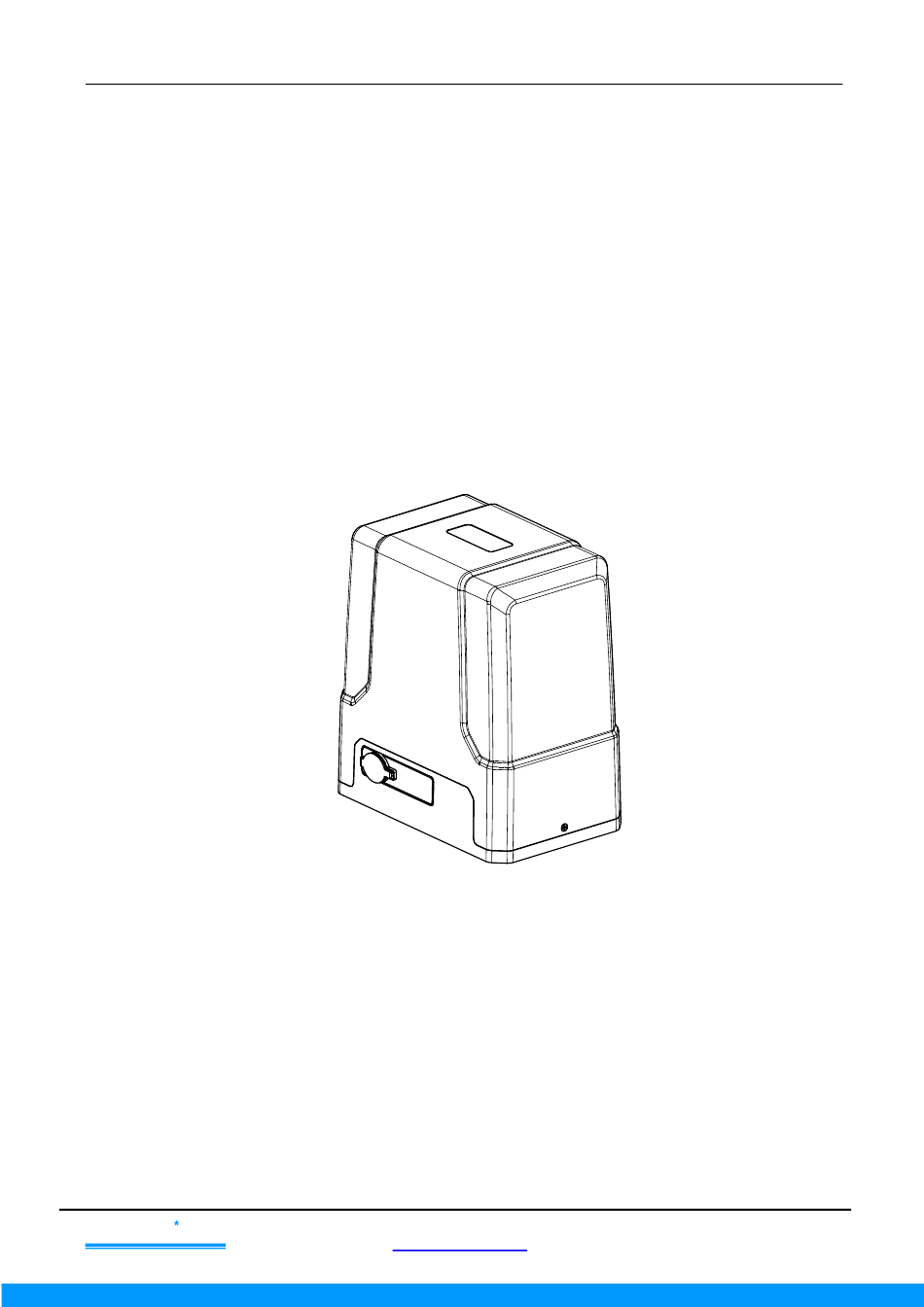

SL500DC/SL800DC
Sliding Gate Opener
User Manual
Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443
EUROLAIKAS
el. paštas: info@eurolaikas.lt, www.eurolaikas.lt
E-PARDUOTUVĖ: www.vartai.eu
Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys
Advertisement
Table of Contents
Related Manuals for EUROLAIKAS SL500DC
Summary of Contents for EUROLAIKAS SL500DC
- Page 1 SL500DC/SL800DC Sliding Gate Opener User Manual Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys...
-
Page 2: Table Of Contents
5.9 Restore Factory Setting……………………………………………………………………….…………………………………31 6. Others………………………………………………………………………………………………..………………………………….32 6.1 Maintenance………………………………………………………………………………….…………………………………...32 6.2 Troubleshooting…………………………………………………………………………………………………………….……..32 Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 3: Safety Instruction
Please keep this instruction properly for future reference. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 4: Packing List
Hexagon head bolt M8x25 Flat washer Ø8 Spring washer Ø8 Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 5: Technical Parameters
Working temperature -20°C ~ +70°C -20°C ~ +70°C Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 6: Installation
4. Installation SL500DC/SL800DC sliding gate opener is applicable to the type of sliding gate which weight is less than 500kg/800kg, length is shorter than 12m. The drive mode adopts the rack and gear transmission. This gate opener must be installed inside the enclosure or yard for protection. -
Page 7: Size Of Main Machine And Accessories
4.2.2 Size of Mounting Plate Figure 3 Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 8: Installation Procedures
PVC tubes. Concrete pedestal Please precast a concrete pedestal in size 500mm x 300mm, depth 250mm, so as to firmly install SL500DC/SL800DC Please make sure the distance between the gate and gate opener is appropriate before gate opener. -
Page 9: Main Machine Installation
Pull the gate after gear rack installed, make sure the entire trip is flexible without any stuck. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... - Page 10 Earth leakage circuit breaker must be installed in where the gate movement can be seen, and the minimum • Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys...
-
Page 11: Origin Sensor Kit Instruction
Output Output gear gear Figure 9 Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 12: Control Board Wiring And Adjustment
Button NO COM N C O/S/C O/S/C button button Hall sensor solar charge controller Alarm lamp 12/24VDC SL500DC Control Board Power supply input:220VAC / 110VAC Fuse ： 5A Motor 24VDC Transformer output: 22VAC Figure 11 Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. -
Page 13: Operation Interface Instruction
SET: Enter into the selection, confirm the setting. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 14: Travel Limit Position Setting
B. Operation Graphic Illustration 1. Enter into Setting Mode: Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 15: Travel Setting Tips
During the travel setting process, users can check the travel limit position settings through the indicator lights status. (Table 1 Travel Setting Tips) Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 16: Remote Control Management
There are two modes available for remote control under the control board for this product. Users may pair the remote Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 17: Single Button Mode Learning (L1)
Press “PROG” button to exit the learning mode. B. Operation Graphic Illustration Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 18: Three Button Mode Learning (L2)
Indicator light L2 will be always on. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 19: Pedestrian Mode Function On Remote Control (L3)
Indicator light L1 will be always on. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 20: Remote Control Delete (L4)
L5 to L1, after which indicator lights L1-L5 will be on for one sec. B. Operation Graphic Illustration: Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 21: Remote Control Intelligent Learning
3. The system will automatically exit the learning mode after waiting for 20 seconds. Operation Graphic Illustration: Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 22: Basic Menu Setting
Indicator lights L1-L5 will indicate different speed status. The Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 23: Slow Stop Speed Setting (L2)
Indicator lights L1-L5 will be on for one sec. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 24: Auto-Reverse When Meeting Obstacles Setting (L3)
Indicator lights L1-L5 will be on for one sec. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 25: Slow Stop Distance Setting (L4)
Indicator lights L1-L5 will be on for one sec. Operation Graphic Illustration Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 26: Auto-Close Function Setting (L5)
Indicator lights L1-L5 will be on for one sec. B. Operation Graphic Illustration Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 27: Advanced Menu Setting
3. Press “SET” button to enter into the corresponding selection to set the parameters. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 28: Working Mode Setting (L1)
Indicator light L0 will flicker once, then L1 will Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 29: Acceleration Setting (L2)
Indicator light L2 will be always on. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 30: Start-Up Delay Setting (L3)
Indicator light L3 will be always on. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... - Page 31 If there is any abnormities, please exit the manual control mode and re-adjust the gate and gate opener. Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys...
-
Page 32: Manual Control Mode
Indicator lights L1-L5 will be off. B. Operation Graphic Illustration Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 33: Restore Factory Setting
Save and automatically exit Figure 34 Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... -
Page 34: Others
4. Remove the objects. 5. Increase the sensitivity of meeting Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys... - Page 35 Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys...
- Page 36 4. The malfunction and damages caused by incorrect use or man fault is not covered by this warranty. Maintenance Record Date Content Repairman Laisvės pr. 121-65, Vilnius. Tel. 8 (5) 246 33 33, mob. +3706 824 2443 EUROLAIKAS el. paštas: info@eurolaikas.lt, www.eurolaikas.lt E-PARDUOTUVĖ: www.vartai.eu Garažo ir kiemo vartai, vartų automatika, kelio užtvarai, vartų pulteliai, automatikos dalys...
