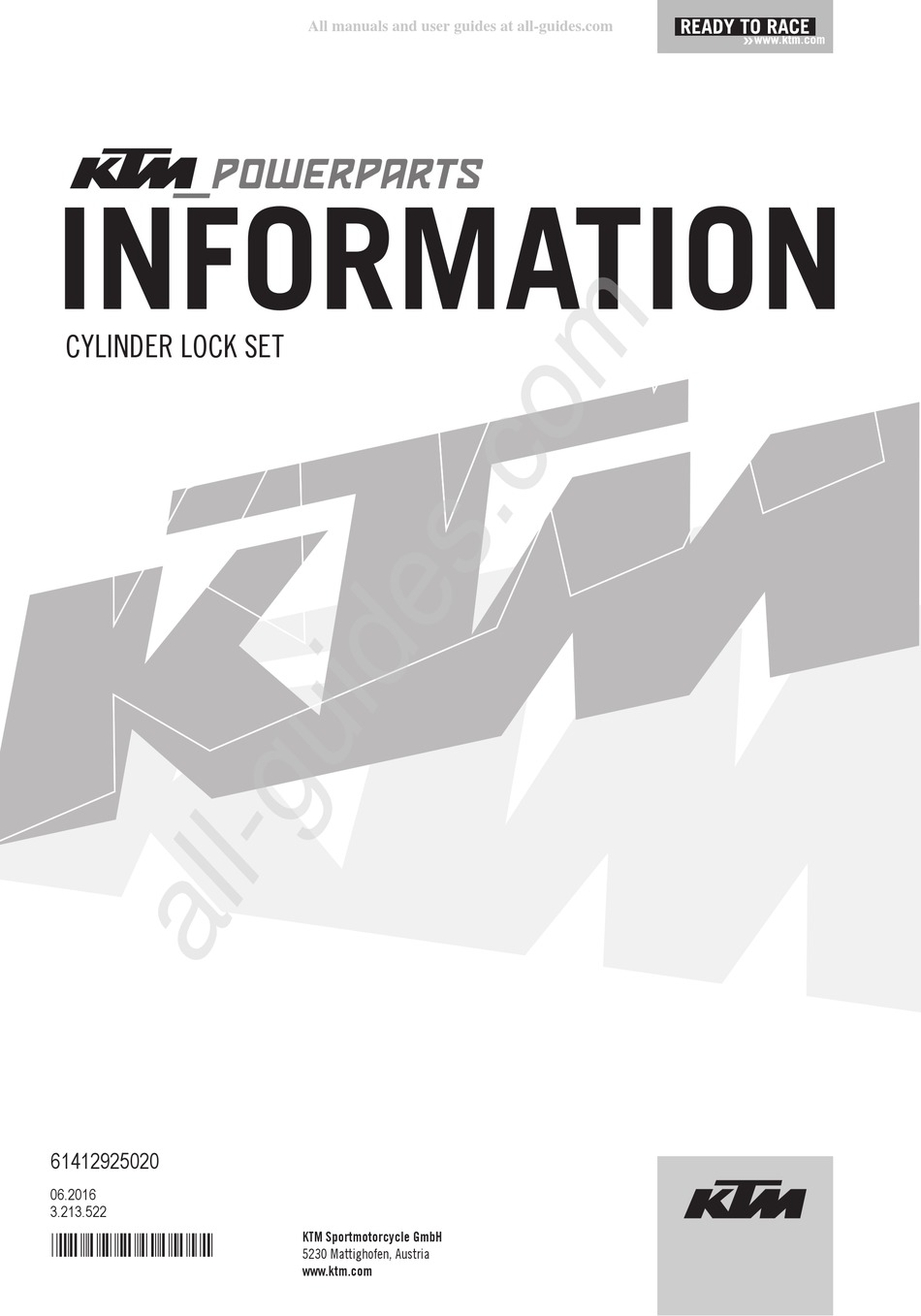

- Page 1 All manuals and user guides at all-guides.com INFORMATION CYLINDER LOCK SET 61412925020 06.2016 3.213.522 KTM Sportmotorcycle GmbH *3213522* 5230 Mattighofen, Austria www.ktm.com...
- Page 2 All manuals and user guides at all-guides.com 3 DEUTSCH Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Unser hochwertiges Qualitätsprodukt ist rennerprobt und wurde speziell für sportliche Herausforderungen entwickelt. Eine korrekte Montage des Produktes ist unerlässlich, um ein Maximum an Sicherheit und Funktionalität gewährleisten zu können. Bitte befolgen Sie daher die Montageanleitung oder wenden Sie sich an Ihren autorisierten Fachhändler.

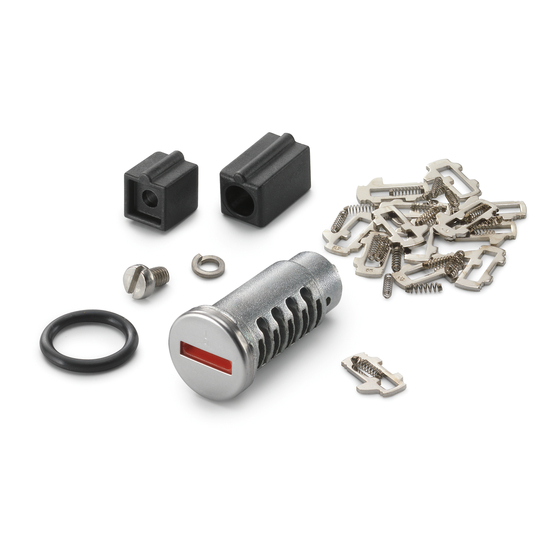

- Page 3 All manuals and user guides at all-guides.com Lieferumfang Schließzylinder (2x) 1x Schließzylinder 12x Zuhaltung 15x Feder für Zuhaltung 2x Einrastblech 1x Feder für Einrastblech 1x O-Ring Der Kit enthält viele Kleinteile. Es wird empfohlen den Zusam- menbau an einem Tisch sitzend durchzuführen! Schlossausbau Kofferset 61412925000EB_BH - Schlüsselstellung : Koffer abgeschlossen...
- Page 4 All manuals and user guides at all-guides.com - Kappe entfernen. - Schlüsselstellung : Koffer abgeschlossen - Einrastblech in den Schließzylinder hineindrücken. - Schließzylinder entfernen. Schlüssel muss unbedingt im Schließzylinder verbleiben! - Bauteil entfernen. - O-Ring (Lieferumfang) montieren. - Schließzylinder (Lieferumfang) wie in der Abbildung gezeigt posi- tionieren und mit Hilfe des Schlüssels einsetzen (Nase muss nach oben zeigen).
- Page 5 All manuals and user guides at all-guides.com - Deckel montieren. HINWEIS Zunächst oben mit den Nasen einhaken und dann nach unten klap- pen. - Schrauben montieren und festziehen. - Schlüsselstellung : Koffer abgeschlossen - Hebel und Federn montieren. - Verriegelungseinheit in der Führung montieren. HINWEIS Auf richtigen Sitz der Hebel und Federn...
- Page 6 All manuals and user guides at all-guides.com Schlossausbau Top Case 42l 60312929000 - Schlüsselstellung : Koffer abgeschlossen In dieser Stellung lässt sich der Schlüssel abziehen. - Schlüsselstellung : Koffer lässt sich öffnen In dieser Stellung lässt sich der Schlüssel abziehen. - Schlüsselstellung : Koffer abnehmbar bzw.
- Page 7 All manuals and user guides at all-guides.com - Topcase in die dargestellte Position drehen. - Aufgeklippte Blende abnehmen und Schrauben entfernen. - Schrauben lösen. - Verriegelungseinheit entfernen. - Schlüsselstellung : Koffer abnehmbar bzw. montierbar - Bauteil abnehmen. - Bauteil abnehmen.
- Page 8 All manuals and user guides at all-guides.com - Einrastblech in den Schließzylinder hineindrücken. - Schließzylinder entfernen. Schlüssel muss unbedingt im Schließzylinder verbleiben! - Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Schlossausbau Touring Koffer 60312924100_25100 - Schlüsselstellung : Koffer abgeschlossen In dieser Stellung lässt sich der Schlüssel abziehen. - Schlüsselstellung : Koffer lässt sich öffnen In dieser Stellung lässt sich der Schlüssel abziehen.
- Page 9 All manuals and user guides at all-guides.com - Koffer in die dargestellte Position drehen. - Aufgeklippte Blende abnehmen und Schrauben entfernen. - Seitenteil aufklappen. - Verriegelungseinheit entfernen. - Schlüsselstellung : Koffer abnehmbar bzw. montierbar - Bauteil abnehmen. - Bauteil abnehmen. - Einrastblech in den Schließzylinder hineindrücken.
- Page 10 All manuals and user guides at all-guides.com Locking cylinder (2x) included 1x locking cylinder 12x wafers 15x spring for wafer 2x snap-in plates 1x spring for snap-in plate 1x O-ring This kit contains many small parts. It is advisable to carry out assembly while sitting at a table! Lock removal, Case Set 61412925000EB_BH - Key position...
- Page 11 All manuals and user guides at all-guides.com - Remove plug - Key position : The case is locked - Push snap-in plate into the locking cylinder. - Remove locking cylinder. Key must remain in the locking cylinder! - Remove component - Mount O-ring (included).
- Page 12 All manuals and user guides at all-guides.com - Mount cover. NOTE First hook in at the top with the catches and then fold down. - Mount and fi rmly tighten screws - Key position : The case is locked - Mount lever and springs - Mount lock unit in the guide.
- Page 13 All manuals and user guides at all-guides.com Lock removal, Top Case 42l 60312929000 - Key position : The case is locked The key can be pulled out in this position. - Key position : The case can be opened The key can be pulled out in this position. - Key position : The case can be removed or mounted The key cannot be pulled out in this position.
- Page 14 All manuals and user guides at all-guides.com - Rotate the top case into the position shown. - Take off the unclipped cover panel and remove screws - Loosen screws - Remove locking unit - Key position : The case can be removed or mounted - Take off component - Take off component...
- Page 15 All manuals and user guides at all-guides.com - Push snap-in plate into the locking cylinder. - Remove locking cylinder. Key must remain in the locking cylinder! - Reassemble in reverse order. Lock removal, Touring Case 60312924100_25100 - Key position : The case is locked The key can be pulled out in this position.
- Page 16 All manuals and user guides at all-guides.com - Rotate the case into the position shown. - Take off the unclipped cover panel and remove screws - Open side part - Remove locking unit - Key position : The case can be removed or mounted - Take off component - Take off component - Push snap-in plate...
- Page 17 All manuals and user guides at all-guides.com Materiale fornito blocchetto serratura (2x) N. 1 blocchetto serratura N. 12 meccanismi di ritenuta N. 15 molle per meccanismi di ritenuta N. 2 lamierini d’innesto N. 1 molla per lamierino d’innesto N. 1 O-ring Il kit contiene molta minuteria.
- Page 18 All manuals and user guides at all-guides.com - Rimuovere il tappo - Chiave in posizione : borsa chiusa a chiave - Spingere il lamierino d’innesto nel blocchetto serratura. - Rimuovere il blocchetto serratura. La chiave deve assolutamente rimanere nel blocchetto serratura! - Rimuovere il componente - Montare l’O-ring (in dotazione).
- Page 19 All manuals and user guides at all-guides.com - Montare il coperchio. AVVERTENZA Agganciare prima in alto con i naselli e quindi richiudere verso il basso. - Montare e serrare le viti - Chiave in posizione : borsa chiusa a chiave - Montare la leva e le molle - Montare l’unità...
- Page 20 All manuals and user guides at all-guides.com Smontaggio della serratura Top Case 42l 60312929000 - Chiave in posizione : borsa chiusa a chiave In questa posizione è possibile estrarre la chiave. - Chiave in posizione : la borsa può essere aperta In questa posizione è...
- Page 21 All manuals and user guides at all-guides.com - Ruotare il Topcase nella posizione raffi gurata. - Rimuovere la mascherina fi ssata tramite clip e le viti - Allentare le viti - Rimuovere l’unità di bloccaggio - Chiave in posizione : la borsa può essere montata o tolta - Rimuovere il componente - Rimuovere il componente...
- Page 22 All manuals and user guides at all-guides.com - Spingere il lamierino d’innesto nel blocchetto serratura. - Rimuovere il blocchetto serratura. La chiave deve assolutamente rimanere nel blocchetto serratura! - Per il riassemblaggio procedere nell’ordine inverso. Smontaggio della serratura borsa Touring 60312924100_25100 - Chiave in posizione : borsa chiusa a chiave...
- Page 23 All manuals and user guides at all-guides.com - Ruotare la borsa nella posizione raffi gurata. - Rimuovere la mascherina fi ssata tramite clip e le viti - Aprire la fi ancatina laterale - Rimuovere l’unità di bloccaggio - Chiave in posizione : la borsa può...
- Page 24 All manuals and user guides at all-guides.com Contenu de la livraison du cylindre de fermeture (2x) 1x cylindre de fermeture 12x arrêt de gâchette 15x ressort pour arrêt de gâchette 2x support de verrou 1x ressort de support de verrou 1x joint torique Ce kit contient de nombreuses petites pièces.
- Page 25 All manuals and user guides at all-guides.com - Retirer le capuchon - Position de la clé : valise bloquée - Pousser le support de verrou dans le cylindre de fermeture. - Retirer le cylindre de fermeture. La clé doit impérativement rester dans le cylindre de fermeture ! - Retirer le composant - Monter le joint torique (fourni).
- Page 26 All manuals and user guides at all-guides.com - Mettre le couvercle en place. REMARQUE L’insérer tout d’abord vers le haut avec les ergots puis le rabattre vers le bas. - Monter et serrer les vis - Position de la clé : valise bloquée - Monter le levier et les ressorts...
- Page 27 All manuals and user guides at all-guides.com Démontage de la serrure du Top Case 42l 60312929000 - Position de la clé : valise bloquée Dans cette position, la clé peut être retirée. - Position de la clé : la valise peut être ouverte Dans cette position, la clé...
- Page 28 All manuals and user guides at all-guides.com - Pivoter le Topcase dans la position illustrée. - Déposer la membrane clipsée et retirer les vis - Desserrer les vis - Retirer l’unité de verrouillage - Position de la clé : la valise peut être posée ou déposée - Déposer le composant - Déposer le composant...
- Page 29 All manuals and user guides at all-guides.com - Pousser le support de verrou dans le cylindre de fermeture. - Retirer le cylindre de fermeture. La clé doit impérativement rester dans le cylindre de fermeture ! - Procéder à l’assemblage dans l’ordre inverse. Démontage de la serrure de la valise Touring 60312924100_25100 - Position de la clé...
- Page 30 All manuals and user guides at all-guides.com - Pivoter la valise dans la position illustrée. - Déposer la membrane clipsée et retirer les vis - Rabattre la partie latérale - Retirer l’unité de verrouillage - Position de la clé : la valise peut être posée ou déposée - Déposer le composant - Déposer le composant - Pousser le support de verrou...
- Page 31 All manuals and user guides at all-guides.com Contenu de la livraison du cylindre de fermeture (2x) 1x cylindre de fermeture 12x arrêt de gâchette 15x ressort pour arrêt de gâchette 2x support de verrou 1x ressort de support de verrou 1x joint torique Ce kit contient de nombreuses petites pièces.
- Page 32 All manuals and user guides at all-guides.com - Retirer le capuchon - Position de la clé : valise bloquée - Pousser le support de verrou dans le cylindre de fermeture. - Retirer le cylindre de fermeture. La clé doit impérativement rester dans le cylindre de fermeture ! - Retirer le composant - Monter le joint torique (fourni).
- Page 33 All manuals and user guides at all-guides.com - Mettre le couvercle en place. REMARQUE L’insérer tout d’abord vers le haut avec les ergots puis le rabattre vers le bas. - Monter et serrer les vis - Position de la clé : valise bloquée - Monter le levier et les ressorts...
- Page 34 All manuals and user guides at all-guides.com Démontage de la serrure du Top Case 42l 60312929000 - Position de la clé : valise bloquée Dans cette position, la clé peut être retirée. - Position de la clé : la valise peut être ouverte Dans cette position, la clé...
- Page 35 All manuals and user guides at all-guides.com - Pivoter le Topcase dans la position illustrée. - Déposer la membrane clipsée et retirer les vis - Desserrer les vis - Retirer l’unité de verrouillage - Position de la clé : la valise peut être posée ou déposée - Déposer le composant - Déposer le composant...
- Page 36 All manuals and user guides at all-guides.com - Pousser le support de verrou dans le cylindre de fermeture. - Retirer le cylindre de fermeture. La clé doit impérativement rester dans le cylindre de fermeture ! - Procéder à l’assemblage dans l’ordre inverse. Démontage de la serrure de la valise Touring 60312924100_25100 - Position de la clé...
- Page 37 All manuals and user guides at all-guides.com - Pivoter la valise dans la position illustrée. - Déposer la membrane clipsée et retirer les vis - Rabattre la partie latérale - Retirer l’unité de verrouillage - Position de la clé : la valise peut être posée ou déposée - Déposer le composant - Déposer le composant - Pousser le support de verrou...
