GTV PRACTI ECO 600 Assembly Instructions

Instrukcja montażu / Assembly instructions / Инструкция по установке
Segregator Practi Eco do szafki 600 mm, z mocowaniem frontu,
montowany do boków korpusu /
Trash bin PRACTI ECO 600 with front attachment, mounted to the sides
of the body /
Сегрегатор PRACTI ECO 600 с передним креплением, установленным
по бокам корпуса
WAŻNE- Maksymalna ładowność pojemnika 25 kg włącznie z drzwiami. Pojemnik pasuje do szafki o szerokości 600 mm przy użyciu materiału korpusu o grubości
16-19 mm. Do montażu należy użyć wszystkich dostarczonych mocowań.
IMPORTANT- The unit has a maximum loading limit of 25 kg including door. Bin to suit 400 mm wide cabinet using 16-19 mm thick carcasses material.
All fixings supplied must be used for instalation.
ВАЖНО !!! Максимальная допустимая нагрузка шкафа составляет 25 кг, включая двери. Контейнер подходит к шкафу шириной 400 мм, с применением
материала корпуса толщиной 16-19 мм. Для монтажа должны использоваться все доступные крепления.

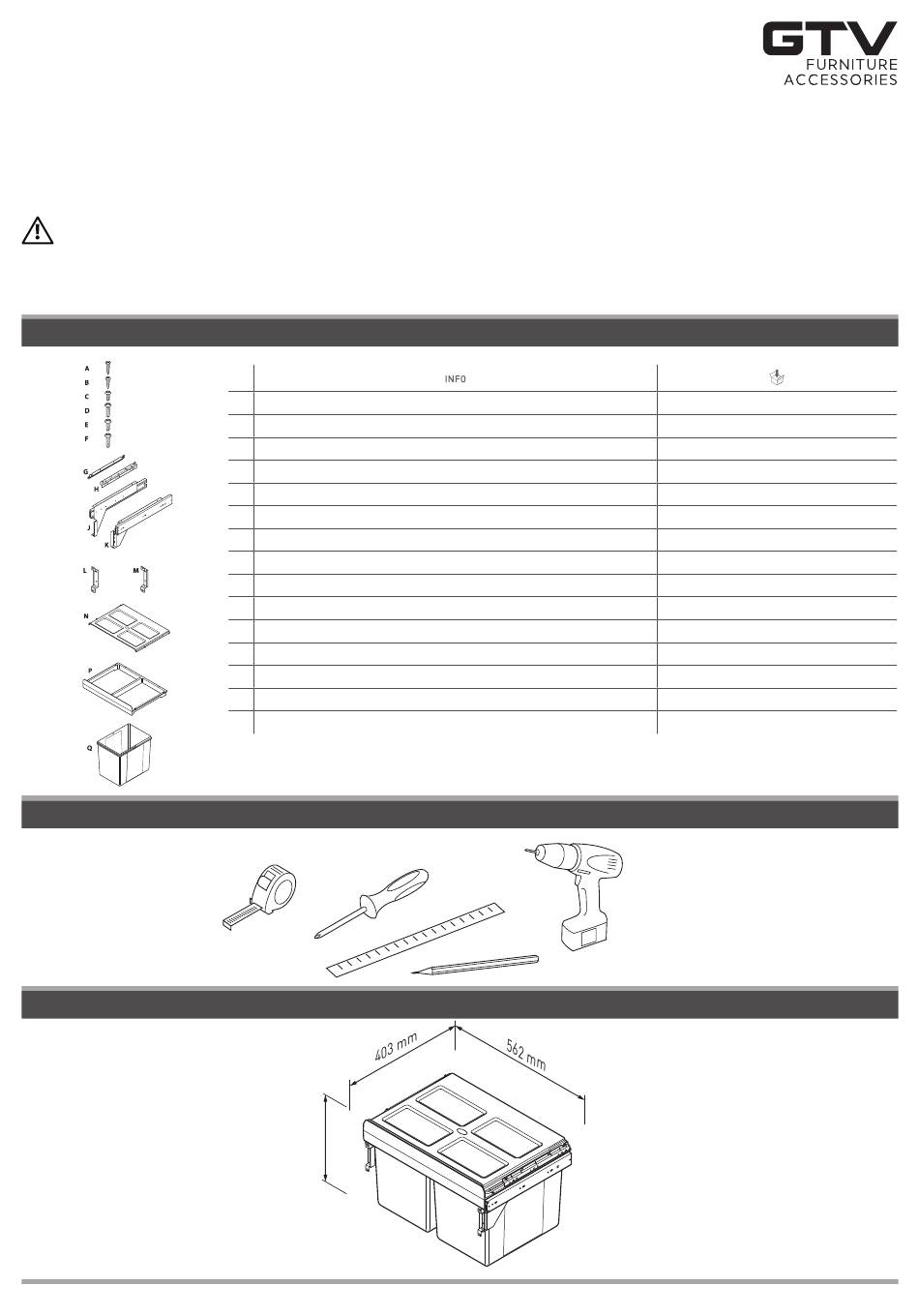

Zawartość zestawu / This set consists of / Состав набора
Narzędzia / Tools / Инструменты
Wymiary maksmalne / Dimensions –maximum / Максимальные размеры
GTV Poland spółka z ograniczoną odpowiedzialnością spółka komandytowa, ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, www.gtv.com.pl
A. wkręt / screw / шуруп 4x16 mm
B. wkręt / screw / шуруп 4x14 mm
C. wkręt / screw / шуруп M4x8 mm
D. wkręt / screw / шуруп M6x16 mm
E. wkręt / screw / шуруп M5x8 mm
F. wkręt / screw / шуруп M5x16 mm
G. mocowanie pokrywy / lid bracket / кронштейн крышки L
H. mocowanie pokrywy / lid bracket / кронштейн крышки P
J. prowadnica / drawer slide / направляющая L
K. prowadnica / drawer slide / направляющая P
L. uchwyt drzwi / door bracket / кронштейн дверей 1 L
M. uchwyt drzwi / door bracket / кронштейн дверей 1 P
N. pokrywa / lid / крышка
P. ramka / frame / корпус
Q. pojemnik / container / контейнер
PL Przed rozpoczęciem montażu należy upewnić się, czy nie brakuje żadnego z powyższych elementów.
EN Please ensure that all the above fittings are present before installation begins.
RU Перед началом сборки убедитесь, что не отсутствует ни один из вышеперечисленных элементов.
358 mm
12 szt. / pcs. / шт.
4 szt. / pcs. / шт.
4 szt. / pcs. / шт.
2 szt. / pcs. / шт.
2 szt. / pcs. / шт.
4 szt. / pcs. / шт.
1 szt. / pc. / шт.
1 szt. / pc. / шт.
1 szt. / pc. / шт.
1 szt. / pc. / шт.
1 szt. / pc. / шт.
1 szt. / pc. / шт.
1 szt. / pc. / шт.
1 szt. / pc. / шт.
2 szt. / pcs. / шт.
