Haspo FC0105 Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Montageanleitung
Haspo-Spielerkabine
„Exklusiv"
Art.-Nr.: 1903 (3,00m)
Art.-Nr.: 1904 (4,00m)
Art.-Nr.: 1905 (5,00m)

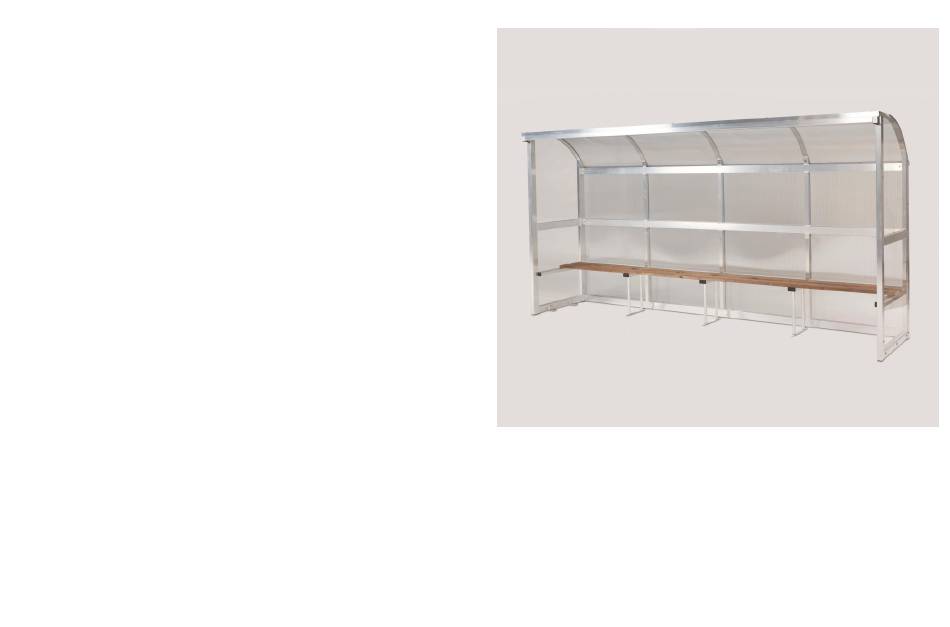

Abbildung zeigt Ausführung der Spielerkabine Art.-Nr: 1904 (Breite 4m)
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie
im Folgenden wichtige Hinweise für die Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung
vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.
1

Advertisement

loading

Summary of Contents for Haspo FC0105

  • Page 1 Abbildung zeigt Ausführung der Spielerkabine Art.-Nr: 1904 (Breite 4m) Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für die Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung...
  • Page 2 1. Lieferumfang: Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie mit dem Aufbau beginnen. Die nachfolgenden Abbildungen zeigen das Zubehör am Beispiel der Spielerkabine 1903 (3,00m). Die Zubehörteile unterscheiden sich bei den Spielerkabinen 1904 (4,00m) und 1905 (5,00m) lediglich durch die Anzahl und Maße der zur Verwendung kommenden Einzelteile.
  • Page 3 7 Winkel - Dach hinten, 40 x 30 x 4mm, je 1x 1903 = Länge 3015mm 1904 = Länge 4015mm 1905 = Länge 5015mm 8 Winkel - Dach vorne, 60 x 40 x 2mm, je 1x 1903 = Länge 3020mm 1904 = Länge 4020mm 1905 = Länge 5020mm 9 Flachblech Dach...
  • Page 4 Inhalt gesamt: Inhalt Zubehörbeutel: Lfd.- Beschreibung Art.-Nr.: Art.-Nr.: Art.-Nr.: Nr.: 1903 1904 1905 Stück Stück Stück Rückwand Oberteil Rückwand Unterteil Seitenteil (1xrechts/ 1xlinks) Dachmittelunterstützung, Foto zeigt das Zubehör gebogen von Spielerkabine 1903 Dachverbindungsprofil mit 2 Laschen (Rechteck-Profil) 2920 mm 3920 mm 4920 mm Beschreibung Art.-Nr.:...
  • Page 5 Übersichtszeichnung: Die Abbildungen zeigen Komponenten der Spielerkabine 1903 Bezeichnung Einzelteile: 1 = Rückwand-Oberteil 2 = Rückwand-Unterteil 3 = Seitenteil (1 x rechts/1 x links) 4 = Dach-Mittelunterstützung 5 = Dach-Verbindungsprofil 6 = Sitzbankunterstützung 7 = Winkel Dach - hinten 8 = Winkel Dach - vorn 9 = Flachblech Dach 10 = Flachblech Rückwand 11 = Flachblech Rückwand...

  • Page 6: Montage

    2. Montage: Die nachstehenden Erläuterungen erklären die notwendigen Montageschritte am Beispiel der Spielerkabine 1903 (3,00m). Diese sind bei den Spielerkabinen 1904 (4,00m) und 1905 (5,00m) identisch und unterscheiden sich lediglich durch die Anzahl und Maße der zur Verwendung kommenden Einzelteile. Wir empfehlen die Montage auf einer geeigneten Unterlage vorzunehmen, damit die Profile nicht zerkratzen! Zum Schutz der Hände empfiehlt es sich unter Umständen während der Montage Handschuhe zu tragen.
  • Page 7 Lasche in das Nun die zusammengesteckte Rückwand (1+2) aufrichten, sodass die Nut Rückwandprofil nach hinten zeigt. Dann nacheinander die Seitenteile (3) aufrichten und stecken dabei die angeschweißten Laschen in die waagerechten Rückwandprofile stecken, sodass die Bohrungen deckungsgleich sind. Lasche in das Rückwand- profil stecken Lasche in das...
  • Page 8 Zwischenstand Montage: b) Montage Dachverbindungsprofil (Nr.5): Vor der Montage des Dachverbindungsprofils (5) die beidseitig oben an den Seitenteilen (3) montierten Sechskantschrauben, Unterlegscheiben und Einsteckmuttern demontieren. Nun die Kabine nach vorn kippen und auf den Boden legen. Das Dachverbindungsprofil (5) mit der Nut nach oben und den angeschweißten Laschen zur Dachinnseite (gegenüber den Laschen an der Rückwand) zeigend vor der Kabine platzieren.
  • Page 9 Einsteckmutter Beidseitig jeweils 1 Stck. der zuvor demontierten Einsteckmuttern in die Nut des Dachverbindungsprofils einschieben. Das Dachverbindungsprofil (5) zwischen den Seitenteilen Einsteckmutter (3) platzieren, sodass sich die Nut jeweils unter den Lang- löchern an den angeschweißten Winkeln befindet. Nun die Einsteckmuttern im Verbindungsprofil unter die Lang- löcher schieben, sodass die Bohrungen deckungsgleich sind.
  • Page 10 c) Montage Rückwandplatten (13): Zunächst die 5 Stck. Schrauben an den vormontierten, hinteren Winkeln der Seitenteile (3) lösen, sodass die Rückwandplatten (13) darunter geschoben werden können. Winkel Schrauben lösen Dann von den Rückwandplatten (13), Größe: 990 x 1620mm, die Schutzfolie entfernen. 2 Stck.
  • Page 11 Die restlichen Rückwandplatten zwischen den beiden äußeren Platten platzieren. Dabei die Fugen zwischen den Fuge ca. 10mm Platten so anordnen, dass die Bohrungen der Rückwandprofile in der Fuge zwischen den Platten liegen und der Abstand zwischen den Platten ca. 10mm beträgt. Bohrungen müssen in der Fuge...
  • Page 12 Zur Befestigung der Flachbleche zunächst Unterlegscheiben DIN 9021, Ø 7,4 mm auf Schrauben DIN 7981, 6,3 x 38mm stecken. Mit der Befestigung nun an den kurzen Flachblechen (11+12) beginnen. Dazu die vorbereiteten Schrauben durch die Langlöcher, in der Fuge zwischen den Platten, in die Bohrungen der Rückwandprofile lose einschrauben.
  • Page 13 Nun die zuvor an den Seitenteilen gelösten Schrauben wieder festziehen. d) Montage Dachmittelunterstützung (4): 4 Dachmittelunterstützung 1903 = 2 x 1904 = 3 x 1905 = 4 x Die gebogenen Dachmittelunterstützungen (4) jeweils mit dem angeschweißten Stutzen (A) von der Innenseite an die Laschen der Rückwand und mit dem anderen Ende (B) von außen an die Laschen des Dachverbindungsprofils anlegen, sodass die Bohrungen deckungsgleich sind.
  • Page 14 Dann je Dachverbindungsprofil 2 Stck. Unterleg- scheiben DIN 9021, Ø 8,4 mm auf 2 Stck. Lin- senschrauben DIN 7380, M8 x 16mm stecken und diese von der Innenseite durch die Bohrung in das Gewinde an Rückwand und Dachver- bindungsprofil lose einschrauben. e) Montage Winkel-Dach (7 + 8): Zunächst an beiden Seitenteilen (3) das werkseitig montierte gebogene...
  • Page 15 Nun 1 Stck. Winkel 40 x 30 mm (7) an den Seitenteilen (3) sowie den Dachmittelunterstützungen (4) auflegen, sodass die Bohrungen deckungsgleich sind. Den Winkel ausrichten, sodass er beidseitig mit der Seitenteilen abschließt. Dann entsprechend der Anzahl der Bohrungen, Unterlegscheiben DIN 9021, Ø...
  • Page 16 f) Montage Dachplatten (14): Von den Dachplatten (14), Größe: 990 x 1130mm, die Schutzfolie entfernen. Zuerst eine der mittleren Platten an den Dachverbindungsprofilen (4) auflegen und in den Zwischenraum an dem zuvor lose montierten Winkel (8) einschieben, dann die Platte im Dachverlauf biegen und unter Winkel (7) einschieben.
  • Page 17 Nun die unter Pkt. e) demontierten Winkel und Flachbleche an den Seitenteilen wieder montieren. Dabei die Winkel auf die zuvor montierten Dachplatten (14) legen und die Winkel Flachbleche anschließend darüber, sodass die Bohrungen deckungsgleich übereinander liegen. Flach- blech Da die Dachplatten (14) nicht gelocht sind, muss nun mit dem Vorstecher durch die deckungs- gleichen Bohrungen in Winkel und Flachblech in darunterliegenden...
  • Page 18 Zwischenstand Montage: g) Versiegelung: Alle Anschlüsse der Dachplatten und Aluminiumteile/-profile im Dachbereich mit dem mitgelieferten Dichtmittel abdichten, sodass kein Wasser in die Zwischenräume eindringen kann.
  • Page 19 h) Montage Sitzbankbretter (15): Zunächst die Spielerkabine aufrichten. Dann in die Nut der Sitzbankunterstützungen (6) jeweils 2 Stck. Einsteckmuttern M6, Länge 20mm einschieben und jeweils 1 Stck. Verschlusskappe an einem der offenen Enden in das Rechteckprofil einsetzen. Ggf. mit einem Hammer/ Gummihammer einschlagen.
  • Page 20 3. Bodenverankerung: Die Spielerkabine muss jederzeit gegen Umkippen gesichert werden. Zur Verankerung sind im Bodenbereich an den Seitenteilen (Innenseite unten) Laschen vorgesehen. Draufsicht Bodenverankerung: Skizze Fundament:...
  • Page 21 Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! _________________________________________________________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
  • Page 22 Cat.-no.: 1904 (4.00 m) Cat.-no.: 1905 (5.00 m) Execution players’ cabin cat. no. 1904 (length 4 m) Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly.

  • Page 23: Scope Of Delivery

    1. Scope of delivery: Please check the following content before assembly. The following pictures show accessories of players’ cabin 1903 (3.00 m). Parts of cabins 1904 (4.00 m) and 1905 (5.00 m) only differ in quantities and dimensions. 1 rear wall top part + 2 rear wall bottom part 4 roof middle support 1903 = length 2920mm, 2 x middle support 1903 = 2 x...
  • Page 24 7 angle - roof back 40 x 30 x 4mm, 1 per execution 1903 = length 3015mm 1904 = length 4015mm 1905 = length 5015mm 8 angle - roof front 60 x 40 x 2mm, 1 per execution 1903 = length 3020mm 1904 = length 4020mm 1905 = length 5020mm 9 plain sheet roof...
  • Page 25 Total content: Accessories: Description Cat.-no.: Cat.-no.: Cat.-no.: 1903 1904 1905 pieces pieces pieces Rear wall top part Rear wall bottom part Side part (1 right/ 1 left) Accessories of players’ Bent roof middle support cabin 1903 Roof connection with 2 plates (rectangular profile) 2920 mm 3920 mm...

  • Page 26: General Drawing

    General drawing: Parts of players’ cabin 1903 Description of parts: 1 = rear wall top part 2 = rear wall bottom part 3 = side part (1 x right/1 x left) 4 = roof middle suport 5 = roof connection 6 = bench middle support 7 = angle - roof back 8 = angle - roof front...
  • Page 27 2. Assembly: The following instructions refer to players’ cabin 1903 (3.00 m). Instructions are also applicable for cabins 1904 (4.00 m) and 1905 (5.00 m) and only differ in quantities and dimensions of individual parts. We recommend the assembly on a suitable surface to avoid damages of the profiles! It is recommended to wear gloves maybe to protect the hands.
  • Page 28 Now erect complete rear wall (1+2), groove facing backwards. Then stick plate erect side parts (3) one after the other and stick welded plates into the into rear wall profile horizontal rear wall profiles. stick plate into rear wall profile stick plate into rear wall profile...
  • Page 29 Current state of assembly: b) Assembly of roof connections (5): At first remove hexagon socket screws, washers and nuts mounted at both side parts. Now tip the cabin forward on the ground. Place roof connection profile (5) in front of the cabin with groove facing upwards and welded plates facing to the roof inside (opposite to the rear wall plates).
  • Page 30 Push at both sides 1 of the afore removed nuts into the groove of the roof connection profile. Place roof connection profile between the side parts (3) with groove being situated below the long holes of the welded angles. Now push nuts below the long holes. Stick washers DIN 9021, Ø...
  • Page 31 c) Assembly of real wall plates (13): At first unfasten the 5 screws being fixed at the back angles of side parts (3) so that the rear wall plates (13) can be pushed below them. angle unfasten screws Then remove the protection foil from rear wall plates (13), size 990 x 1620 mm. Place 2 of the rear wall plates (13) with their long sides on the left and right side of the rear wall and push them below the unscrewed push rear wall...
  • Page 32 Then place remaining rear wall plates between both exterior plates. Arrange gaps between the plates with at least 10mm a distance of about 10 mm so that the holes of the rear wall profiles are located in the gaps between the plates.
  • Page 33 At first stick washers DIN 9021, Ø 7.4 mm on screws DIN 7981, 6.3 x 38mm. Start fixing at short plain sheets (11+12). Fix screws slightly in the holes of the rear wall profiles (in the gap between the plates). Then continue fixing at long plain sheets (10).
  • Page 34 Now tighten again screws at side parts unfastened before. d) Assembly of roof middle supports (4): roof middle support 1903 = 2 x 1904 = 3 x 1905 = 4 x Place from the inside welded plates (A) of bent roof middle supports (4) at rear wall plates and the other side (B) at the plates of the roof connection profile.
  • Page 35 Stick per roof connection profile 2 washers DIN 9021, Ø 8.4 mm on 2 hexagon socket pan head screw, DIN 7380, M 8 x 16mm and screw them slightly from the inside through holes of rear wall and roof connection profiles. e) Assembly of roof angles (7+8): At first unscrew bent plain sheets and angles at both side parts (3).
  • Page 36 Now join 1 angle 40 x 30 mm (7) with side parts (3) and roof middle supports (4). Adjust angle. Stick washers DIN 9021, Ø 8.4 mm on hexagon sockets screws DIN 933, M8 x 25 mm corresponding to the number of holes. Screw them slightly so that there is a distance of at least 10 mm between angle (7), roof middle supports (4) and side parts (3).
  • Page 37 f) Assembly of roof plates (14): Remove protection foil of roof plates (14), size 990 x 1130 mm. Place at first one of the middle plates on roof connection profiles (4) and push it in the gap at the angle mounted before (8). Then bend the plate and push it below the angle (7).
  • Page 38 Now mount again angles unfastened in point e) and plain sheets at side parts. Place angles on the roof plates (14) and then plain sheets. angle plain sheet Bore roof plates (14) at side parts through holes of angles and plain sheets. Afterwards screw slightly screws unfastened in point e).
  • Page 39 Current state of assembly: g) Sealing: Seal all connections of roof plates and aluminium parts and profiles to avoid ingress of moisture.
  • Page 40 h) Assembly of bench boards (15): Erect the cabin. Push nuts M6, length 20mm into the groove of the bench supports (6) and fix at one of the open ends 1 cap into the rectangular profile. Use a hammer/mallet if necessary. Place 2 bench boards (15) on the side parts’...
  • Page 41 3. Ground fixing: The cabin has always to be protected against overturning. To fix it in the ground plates are provided at the side parts (inside bottom). Top view foundation for ground fixing: Sketch foundation:...
  • Page 42 In order to avoid damages or misuse of the cabin keep it upright and safe when not in use. Only use water to clean surfaces and no alcohol or aggressive substances. _________________________________________________________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.
