Summary of Contents for Limora Limora Classic

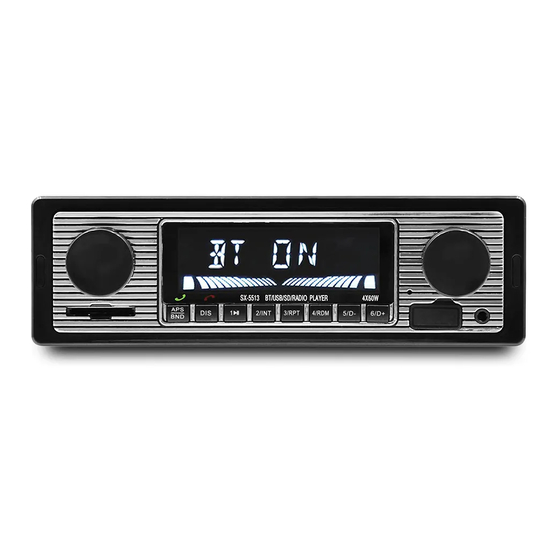

- Page 1 Bedienungsanleitung / Operation manual UKW Radio mit USB/SD/MP3 Player und Bluetooth-Konnektivität FM Radio with USB/SD/MP3 Player and Bluetooth connectivity - 1 -...
- Page 2 Bedienfeldfunktionen • Die Bedienung des Radios ist intuitiv und folgt erprobten Branchenstandards. Druck auf den rechten Knopf schaltet das Gerät ein, Drehen des Knopfes steigert oder reduziert die Lautstärke. • Gefundene Radiosender speichern Sie durch längeres Drü- cken auf eine der Speichertasten. Das Speichern wird mit einem kurzen Ton quittiert.
- Page 3 - 3 -...
- Page 4 Fernbedienungsfunktionen Das Radio kann ohne die Fernbedienung in Betrieb genommen werden. Die Fernbedienung bietet zusätzliche Funktionen, die auf dem Bedienfeld des Radios keinen Platz gefunden haben. Ein/Aus Modus Wechsel Lautstärke lauter Lautstärke leiser Mehrfach Funktionswahl Bedienelemente zur Dateiauswahl Stummschaltung Suche für Sendestationen AMS/ Telefon Auflegen Sound Einstellungen DISP Auswahl der Scanfunktionen Auswahl der Scanfunktionen...
- Page 5 - 5 -...
-
Page 6: Wichtige Hinweise
Willkommen Wir wünschen Ihnen viel Spaß mit Ihrem Limora Classic Car Radio. Das sehr kompakte Gerät kombiniert guten Radio- empfang mit MP3 Abspielfunktionen von vielen Medien. Besonderes Highlight ist die Freisprechfunktion in Kombination mit Ihrem Bluetooth - fähigen Mobiltelefon. Bitte lesen Sie die gesamte Bedienungsanleitung, um die korrekte Funktionsweise dieses Radios zu verstehen und um weitere Informationen zu erhalten. - Page 7 Verbindung mit dem Bluetooth fähigen Mobiltelefon: Radio einschalten. Am Telefon Bluetooth einschalten, nach Geräten suchen. Das Limora Radio wird als neues Gerät erkannt, pairen. Code ist 0000 oder 1234. Eingehende Anrufe werden mit dem grünen Hörer abgenommen und rot beendet, solange das Telefon und das Radio verbunden sind.
- Page 8 • Rot (Stromleitung): 12V positive geschaltete Spannung (Klemme 15) zur geschalteten (Zündschalter) Spannungs- versorgung des Gerätes. • Blau: Schaltleitung für elektrische Antenne (kann unbelegt bleiben) • Schwarz: Masse (-) Bitte stellen Sie die Verbindungen zur Fahrzeugelektrik sach- und fachgerecht her. An Klemme 30 und Klemme 15 keine Stromdiebe verwenden, sondern 1,5 mm²...
-
Page 9: Fehlerbehebung
Einbauzeichnung Fehlerbehebung Bitte setzen Sie sich mit dem Radio und seinen Funktionen im Vorfeld auseinander. Viele vermeintliche Fehler sind unent- deckte Features. Die häufigsten elektrischen Fehler sind Fehler in der Verdrah- tung, Massefehler oder durchgebrannte Sicherungen. 1. Keine Stromversorgung? Prüfen Sie die Spannung. Liegen Dauerplus und Zündungsplus an? Wenn nicht, die Sicherungen der Bordelektrik prüfen. - Page 10 Wenn es immer noch nicht richtig funktioniert, ziehen Sie den Stecker des Versorgungskabels für eine kurze Zeit und stecken Sie dann den Stecker wieder ein. 3. Lautlos oder zu leise: • Lautstärkeregler oder Balance-Einstellungen werden auf der Seite eingestellt, die Fader- und Balance-Einstellungen an der zentralen Position.
-
Page 11: Technische Daten
Technische Daten UKW-Radio Frequenzbereich ..........87.5 - 108.0 Mhz Empfindlichkeit ............. < 20dB Stereo-Trennung ............. >25dB SNR ................>60dB Wiedergabemöglichkeiten Unterstützung für Musikformate ......MP3 / WMA Display ..............ID3 display Verzerrung ..............<0.3% SNR ................>60dB Bedienfeldgröße 188 mm Breite X 150 mm Tiefe X 58 mm Höhe Einbauabmessungen 178 mm Breite X 150 mm Tiefe X 50 mm Höhe Spannungsversorgung... -
Page 12: Control Panel Functions
Control panel functions • The operation of the radio is intuitive and follows proven in- dustry standards. Pressing the right button turns the unit on, turning the button increases or decreases the volume. • If you find a radio station, press and hold one of the memory buttons to save it. - Page 13 - 13 -...
-
Page 14: Remote Control Features
Remote control features The radio can be used without the remote control. The remote control itself offers additional features that did not have enough room to be put on the front face of the radio. The power switch Mode conversion Volume increase Volume reduction Multi fnuctional selection Key... - Page 15 - 15 -...
-
Page 16: Important Notices
Welcome We wish you every possible fun with your Limora Classic Car Radio. The very compact device combines good radio receiv- ing with MP3 playback functions from many media. A special highlight is the hands-free function in combination with your Bluetooth mobile phone. -
Page 17: Installation Instructions
Please check the wiring diagram when installing (page 21)! The radio needs a Din/ISO standard mounting slot. If your vehi- cle does not provide the required slot, Limora offers a suitable console with the order number 510899 that can accommodate the radio. -
Page 18: Installation Drawing
ISO Plug speaker-connector • You can connect four speakers, see connection diagram. • If you are connecting only two speakers, use the front termi- nals. The fader must then also be set to front. • You can use speakers with 4-8 Ohm impedance. Disconnect the power supply before connecting the speakers to avoid short circuits. - Page 19 The most common electrical faults are wiring faults, ground faults or blown fuses. 1. no power supply? Check the voltage. Are continuous plus and ignition plus given? If not, check the fuses of the on-board electrical system. If the power supply from the vehicle is ensured, check the fuse on the radio and replace it with a fuse of the same type and rating if necessary.
-
Page 20: Specifications
Specifications FM radio Tuning Range ..........87.5 - 108.0 Mhz Sensitivity ..............< 20dB Stereo Separation ............>25dB SNR ................>60dB Some playback Music format support ..........MP3 / WMA Display Format ............ID3 display Distortion ............... <0.3% SNR ................>60dB Panel Size 188wide X 150deep X 58high-mm Installation dimensions... - Page 21 - 21 -...
- Page 22 IDs in der Bedienungsanleitung/ IDs in the user manual: Unterbaukonsole/ Ersatz Einbaurahmen/ Substructure bracket Replacement mounting frame 456177 510899 Einbaulautsprecher/ built-in speakers 509566, 509567 Aufbaulautsprecher/ Surface-mounted speaker 509564, 509565 - 22 -...
- Page 23 Lautsprecherkabel Speaker cable 469733 Antenne/Antenna 496107, 16062 Kegelbohrersatz/ Taper drill set 286807 Scheibenantenne/ Window antenna 497143 elektr. Antenne/ Antennenkabel Verlängerung/ Electrical antenna Antenna cable extension 212604 25298 - 23 -...
- Page 24 Zentrallager Industriepark Nord 21 D - 53567 Buchholz Tel: +49 (0) 26 83 - 97 99 0 E-Mail: Limora@Limora.com Internet: www.Limora.com Filialen: • Aachen • Berlin • Bielefeld • Düsseldorf • Hamburg *533318* • Köln • Stuttgart 533318 LC27092019...
