radio: Bouton poussoir hybride pour le pilotage d'un volet roulant

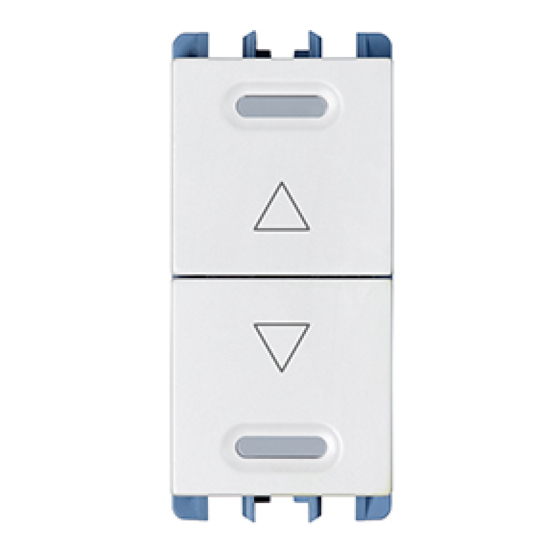

MVr500eBrP 5454812 Bouton poussoir pilotage d'ouvrant - 1 module radio
Fonction: Ce micromodule permet la centralisation de volet roulant, de volets
à battant ou de stores par ou boutons de l'appareil ou avec les télécomman-
des radio Yokis.
Compatibilité : Le MVR500EBRP est compatible avec tous les moteurs
disposant de 3 fils (neutre, ouverture, fermeture). Les butées peuvent être de
type électrique ou électronique réglées sur le volet roulant lui même. Dans le
cas de butées mécaniques la course du volet est définie par des arrêtoirs qui
stoppent le volet mécaniquement, le micromodule MVR500EBRP détecte
alors une surcharge et coupe immédiatement l'alimentation du moteur. Le
MVR500EBRP est également compatible avec les moteurs 4 fils (Phase, neu-
tre, ouverture, fermeture) en mode commande permanente montée ou des-
cente. Si vous avez des volets roulants avec radio intégrée, notre module
MVR500EBRP n'est pas compatible.
Caractéristiques techniques
Puissance moteur 3 fils
Tension secteur
Température ambiante
Humidité relative
Consommation du micromodule
Dimension (L x H x P)
Bande radiofréquence : 2400 - 2480 MHz
Puissance radio maximale transmise : 10mW
Conserve les données en cas de coupure secteur.

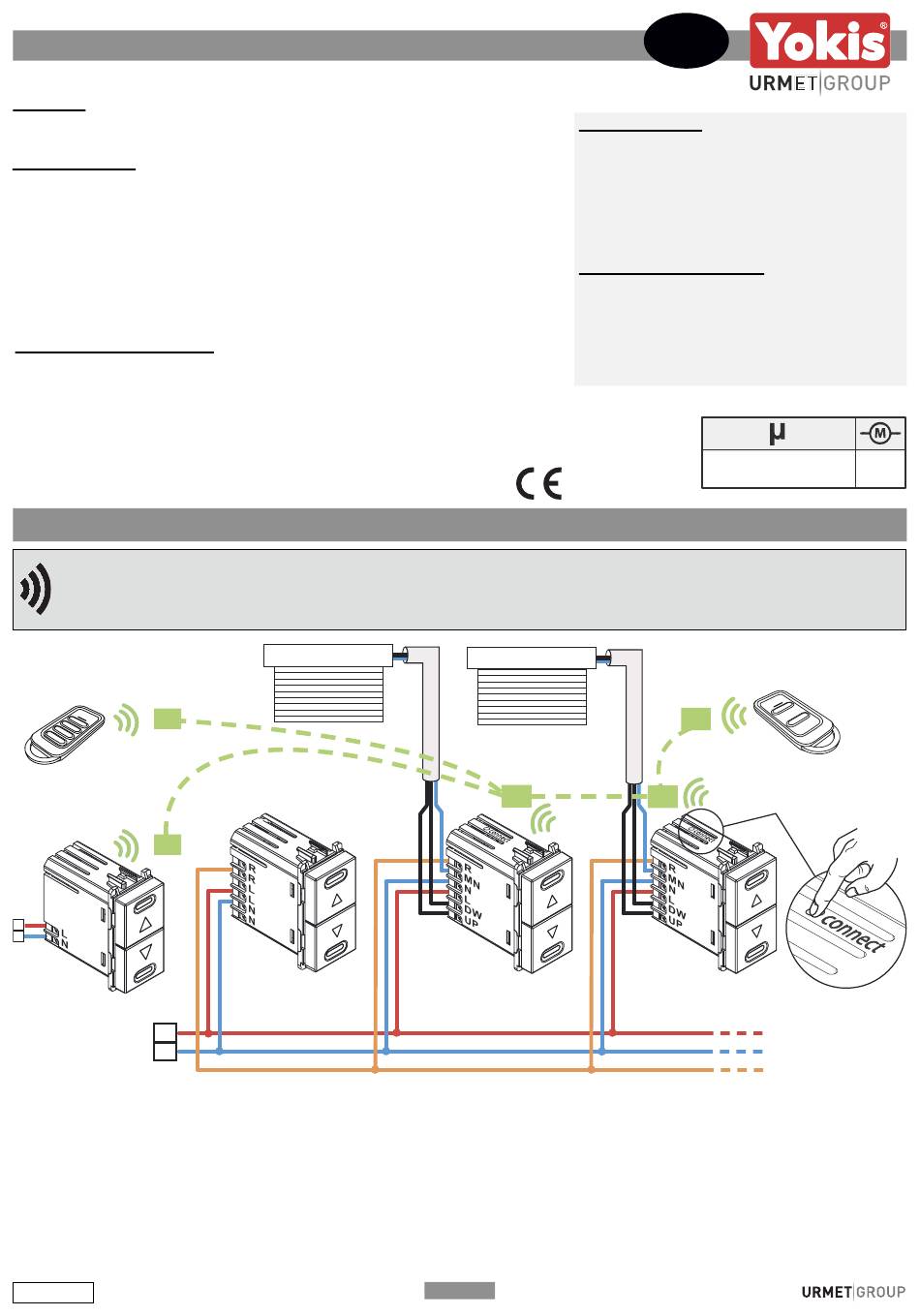

CÂBLAGE
Pour l'utilisation du MVR500EBRP
avec la radio se référer à la notice de
l'émetteur.
Commande RADIO
centralisée
E5
Télécommande
Optionnel
E5
L
N
5454816
ABE2BPP UP/DOWN
Optionnel
L
N
230V
50Hz
Le micromodule doit être uniquement installé par une personne formée, conformément aux règles d'installation nationales (NFC 15-100
en France). Afin de respecter les consignes de sécurités, le micromodule doit être monté sur une ligne protégée en amont par un disjoncteur
10A courbe C. Câbler le micromodule hors tension. Dans le cas de tableau en triphasé, la phase d'alimentation des micromodules doit
être identique à celle du fil pilote. Des schémas sont disponibles auprès de notre service technique pour le câblage en triphasé. Ils sont
également téléchargeables sur le site internet www.yokis.fr.
1) Brancher l'alimentation secteur sur les bornes "L"et "N".
2) Brancher les fils du moteur sur les bornes "MN" (Neutre), "UP" et "DW. Vérifier que le fil connecté sur la borne UP correspond bien
à la montée. Ne pas se fier aux couleurs des fils moteur. Pour vérifier que le moteur est branché correctement faites 3 appuis courts
sur l'un des 2 bouton et le volet doit monter. Si vous faites 4 appuis courts le volet doit descendre. Si c'est le contraire il suffit d'inverser
les fils du moteur sur le bornier du MVR500EBRP.
DS1054-065A
230V ~ 2A maxi. 500VA
230V ~ +10% -15% 50Hz
-20°C +40°C
0 à 70%
< 1VA - < 0,3W
22,5mm x 50mm x 46,8mm
Exemple de commande radio supplémentaire
pour 2 MVR500EBRP.
La centralisation peut être réalisée par fil
pilote ou par radio.
Volet roulant
Commande
FILAIRE
centralisée
5454818
BR12M UP/DOWN
Optionnel
Portée radio:
Gamme radio Power:
• dans une maison de 100m² avec traversée
perpendiculaire d'un mur maître ou d'une
dalle
• sur 250m en champ libre
(Réduction de la portée si environnement
métallique, passage de mur ou de cloison)
traNSMiSSioN radio:
La Led de l'émetteur s'éclaire unique-
ment lorsque la transmission radio a
réussi.
En cas de portée insuffisante l'ajout d'un
récepteur intermédiaire résoud le probléme
(voir § ''Augmentation de la portée'').
Volet roulant
R1
5454812
MVR500EBRP
FIL PILOTE
P1
F
Logos
Construction à microdistance
d'ouverture des contacts
Dans certaines configurations terrain, il peut
être prudent de prévoir lors de l'alimentation
des modules un fil pilote pouvant servir à la
centralisation filaire.
Commande RADIO
spécifique
E5
Télécommande
Optionnel
R1
5454812
MVR500EBRP
Moteur
