DISIBEINT deHUB Quick Installation Manual

Guía rápida de instalación
Quick Installation Guide
deHUB
Descripción / Description
deHUB es un gateway pensado para comunicar con máquinas y sensores, recoger y HUB es un gateway pensado para comunicar con máquinas y sensores, recoger y
almacenar datos de éstos y enviarlos a la web para su tratamiento.

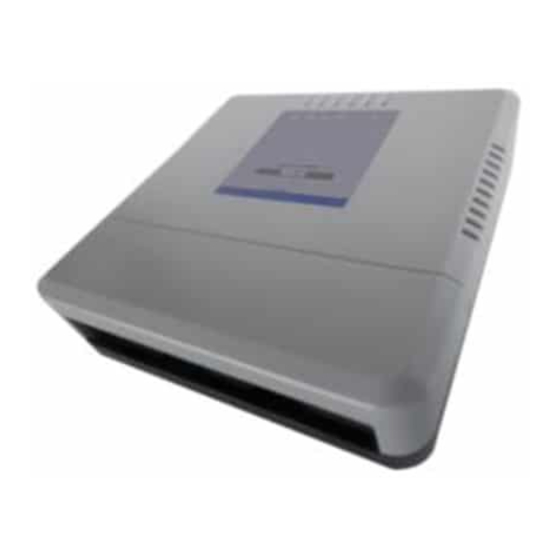

deHUB is a gateway designed to communicate with machines and sensors, collect
and store their data and send it to the website for their treatment.
Información de seguridad / Warnings
• No utilice cables de conexión que no estén en perfecto estado.
Do not use cables there are not in perfect conditions.
• No utilice el equipo para usos que no son los previstos.
Do not use the device for anything other than the expected uses.
• No modifique el gateway. De hacerlo, se perderá la garantía.
Do not modify the gateway. If modified, the warranty shall beforfeit.
• Cumpla estrictamente las normas de seguridad vigentes en su país.
Comply strictly with current safety regulations according to your country rules.
• No manipule el equipo estando conectado a la red eléctrica.
Do not make repairs or install with the device powered.
• Únicamente personal cualificado podrá acceder a partes eléctricas de baja tensión
Only trained and qualified personnel should have access to low-voltage electrical parts inside the device.
Características técnicas / Technical characteristics
Circuito de alimentación / Power circuit
Alimentación / Input voltage
Consumo máximo / Maximum consumption
Salida de tension auxiliar / Auxiliary output voltage
Potencia máxima de la salida de tension auxiliar /
Auxiliary output voltage maximum power
Condiciones ambientales / Environmental conditions
Rango de temperatura / Temperature range
Rango de humedad / Humidity range
Conexión radio / Radio connection
Antena interna / Internal antenna
Conector para antena externa / External antenna connector
Módem / Modem
SIM / SIM
Ethernet / Ethernet
Puerto serie / Serial port
Tipo conector antena externa / External antenna type
Grado de protección / Protection grade
Dimensiones / Unit dimensions
Ancho x Alto x Largo / Width x Height x Length
tensión dentro del equipo.
voltage electrical parts inside the device.
85 ... 265 Vac / 120 ... 300 Vdc 85 ... 265 Vac / 120 ... 300 Vdc
6.5 ... 9.5 VA / 3.5 ... 4.2 W 6.5 ... 9.5 VA / 3.5 ... 4.2 W
12 Vdc
1 W
-10 ... 60ºC
5 ... 95%
Sí / Yes
Sí / Yes
Incluida / Included
1 puerto / 1 port
1 puerto RS-485 / 1 RS-485 port 485 port
SMA hembra / SMA female SMA female
IP-30
152X150X44 mm
