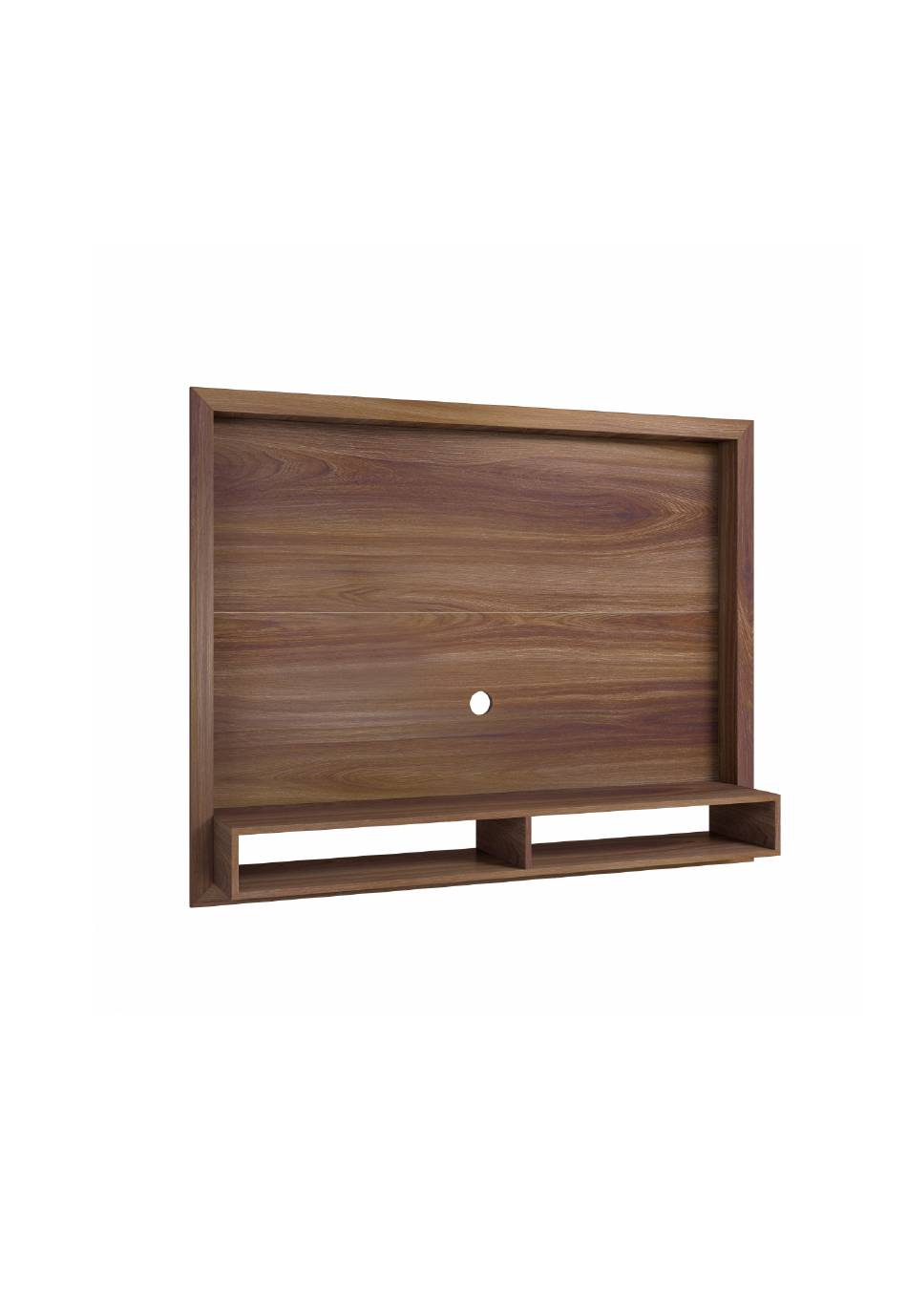

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BR 420...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 1450 A: 1140 P: 295 mm Dimensions: W: 57.08 H: 44.88 D: 11.61 inches Dimensiones: L: 1450 A: 1140 P: 295 mm Limpeza Cleaning Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. You can clean the product with slightly dampened cloth followed by a dry cloth.
- Page 6 COD BR: BR 420 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD LATERAL DIVISÃO PARTITION SIDE LATERAL DIVISORIO PAINEL PANEL PANEL PAINEL COM FURO PANEL WITH HOLE PANEL CON AGUJERO TAMPO TAPA BASE BASE BASE TAMPO PAINEL PANEL TOP TAPA PANEL...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000248 X 56 EF 000033 x 20 EF 000216 X 6 TAPA FUROS x 18 3,5X14 CP 8x30 STICKER x 18 TAPAS PLÁSTICAS x 18 GIZ x 1 EF 000132 x 16...
- Page 8 = 18KG - 39.7LB = 2KG - 4.41LB = 1KG - 2.20LB 55" PASSO 1 / STEP 1 / PASO 1 Insira as ferragens EF 000094 e EF 000033 na peça 04. Insert hardwares EF 000094 and EF 000033 into piece 04. Añade los herrajes EF 000094 y EF 000033 en la pieza 04.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Utilize a cola (EF 000008) antes de inserir a ferragem EF 000033 nas peças 01, 02, 03, 05 e 06. Use the glue (EF 000008) before connecting hardware EF 000033 into pieces 01, 02, 03, 05 and 06. Utilice el pegamento (EF 000008) antes de añadir el herraje EF 000033 en las piezas 01, 02, 03, 05 y 06.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Utilize a cola (EF 000008) antes de conectar as peças 09 e 10. Use the glue (EF 000008) before connecting pieces 09 and 10. Utilice el pegamento (EF 000008) antes de juntar las piezas 09 y 10. EF 000032 PASSO 6 / STEP 6 / PASO 6 Fixe as peças 02, 06 e 07 utilizando...
- Page 11 Conecte as peças 01 e 04, insira a ferragem EF 000216 e gire para apertar. Fixe a peça 05 utilizando a ferragem EF 000132. Connect pieces 01 and 04, insert hardware EF 000216 and turn to tighten. Fix piece 05 using hardware EF 000132. Junte las piezas 01 y 04, añade el herraje EF 000216 y gire para apretar.
- Page 12 Conecte a peça 11 utilizando a ferragem EF 000134. Fixe a ferragem EF 000061 utilizando a ferragem EF 000248. Connect piece 11 using hardware EF 000134. Attach hardware EF 000061 using hardware EF 000248. Junte la pieza 11 utilizando el herraje EF 000134. Fije el herraje EF 000061 utilizando el herraje EF 000248.
- Page 13 PASSO 14 / STEP 14/ PASO 14 Utilize o tapa furos para cobrir os parafusos aparentes. Use the sticker to cover the apparent screws. Utilice los tapa huecos para cubrir los tornillos aparentes. PASSO 15 / STEP 15 / PASO 15 Utilize o giz para dar o acabamento final ao produto.
