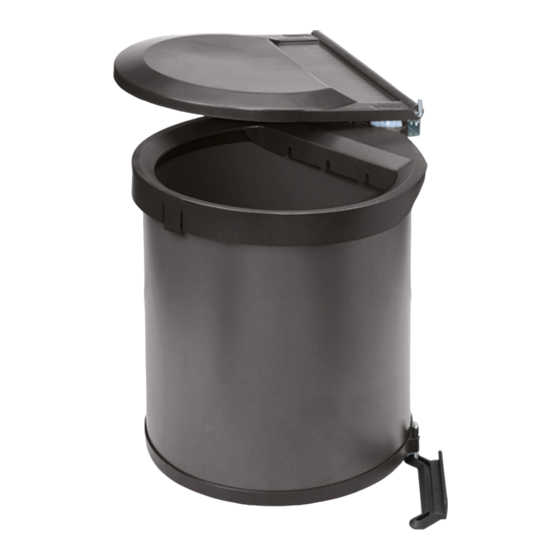

Peka Mullboy Standard 1 Assembly Instruction

Müllboy Standard 1
Müllboy Standard 2
1

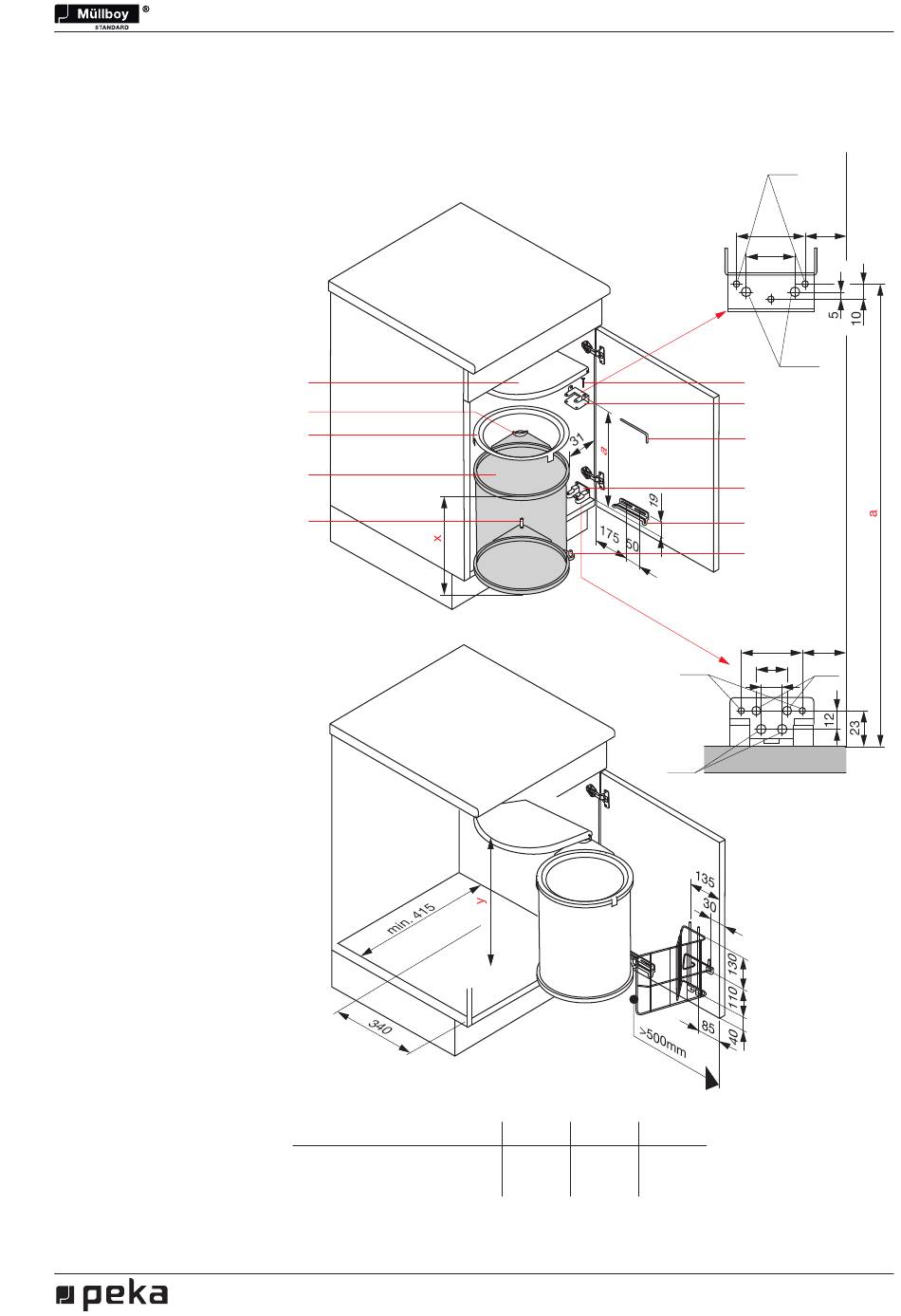

Rumpf, body, coque, fuselaje
Müllboy Standard 1 = 200.0543.xx
Müllboy Standard 2 = 200.0572.xx
2 (200.0041.xx)
Kunststoffdeckel
Plastic lid
Couvercle de plastique
Tapa plástica
3 (200.0546.xx)
Überfüllring
Overflow ring
Anneau pour fixer le sac
Anillo de desbordamiento
4 (200.0541.xx)
Lager unten
Lower support
Support inférieur
Soporte inferior
5 (200.1780.xx)
Steuerkurve
Guiding cam
Came de guidage
Leva de guía
6 (200.0042.xx)
Automatischer Türmitnehmer
Door runner
Raíl-guía para la puerta
Coulisse pour la porte
7 (200.0544.xx)
Lagerbolzen
Goupille
Bearing pin
Perno
8 (200.0540.xx)
Lager oben
Upper support
Support supérieur
Soporte superior
9 (200.0545.xx)
Scharnierstift
Hinge pin
Goupille de charnière
Perno de bisagra
10 (200.0542.xx)
Mitnehmerstift
Driving pin
Goupille d'entraînement
Perno de arrastre
11 (200.0552.xx)
Lagerbolzen
Pin
Goupille
Perno
M U E L LBO Y S T AN D ARD 1_ 2 / 28. 06. 16
T +41 41 919 94 00
F +41 41 919 94 10
2
5
3
1
11
200.0043.xx Müllboy Standard 1
200.0047.xx Müllboy Standard 2
www.peka-system.ch
peka@peka-system.ch
ø4.2
ø6.3
a y x
420 mm 500 mm 410 mm
350 mm 430 mm 340 mm
Art.-Nr.
200.0043.xx
200.0047.xx
ø 4.2
45 25
32
ø 6.3
7
8
9
4
6
10
40 27
20
ø5.8
14
