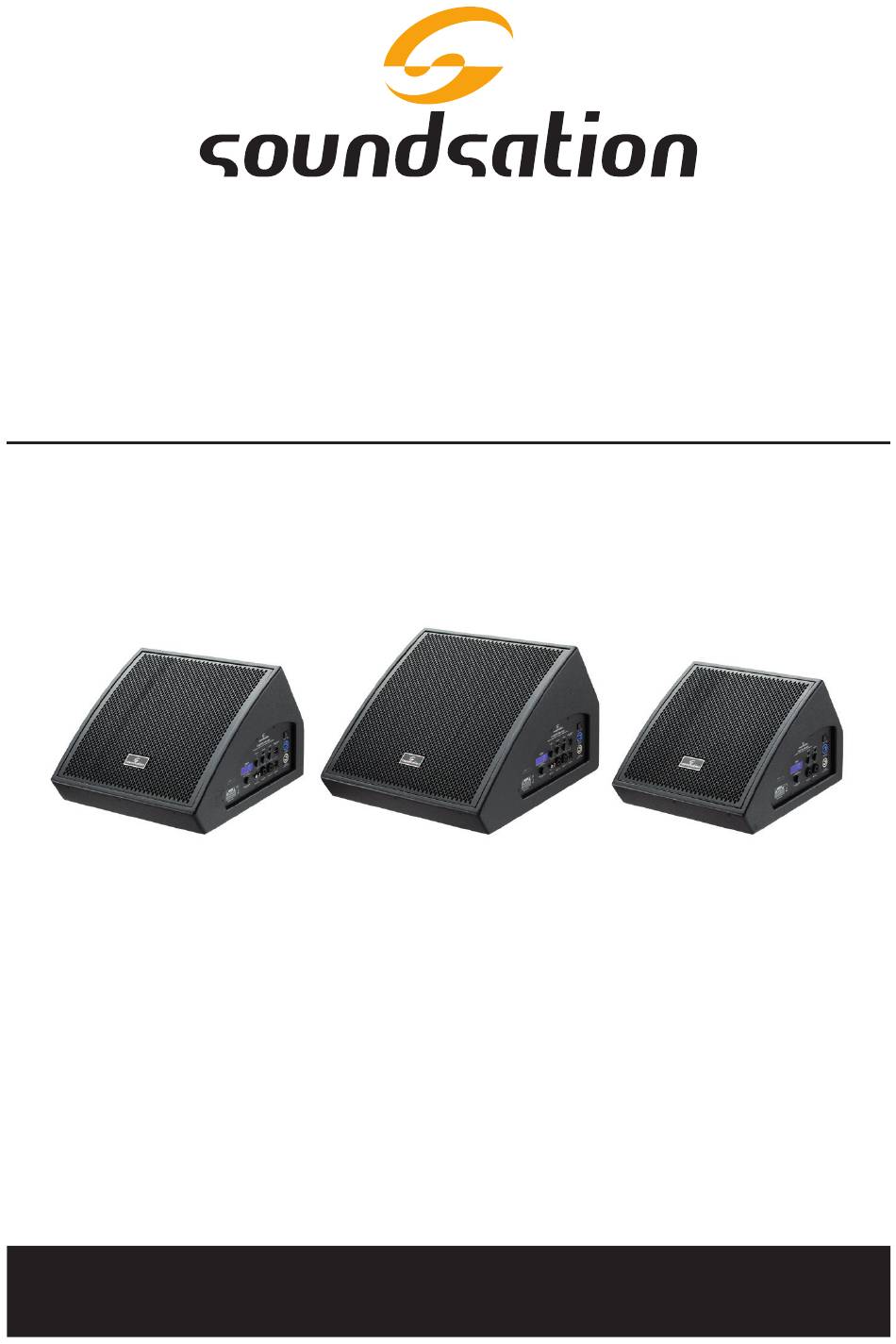

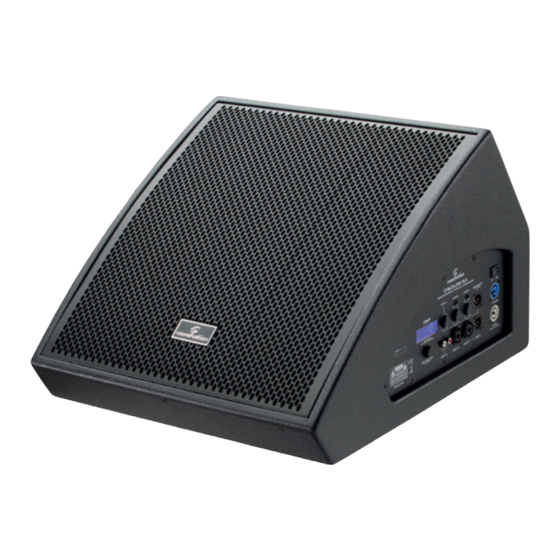

- Page 1 CHECKLINE SERIES BI-AMPED COAXIAL ST AGE MONITORS WITH ON-BOARD DSP USER MANUAL MANUALE UTENTE Please read this manual carefully and properly take care of it Leggete questo manuale e conservatelo per future consultazioni...
- Page 2 Dear customer, First of all thanks far purchasing a SOUNDSATION® product. Our mission is to satisfy all possible needs of musical instrument and professional audio users offering a wide range of products using the latest technologies. We hope you will be satisfied with this item and, if you want to collaborate, we are looking for a feedback from you about the operation of the product and possible improvements to introduce in the next future.
-
Page 3: Table Of Contents
ENGLISH TABLE OF CONTENTS 1. PACKAGE CONTENT ....................5 2. ACCESSORIES ......................5 3. OVERVIEW ........................6 4. PRODUCT DESCRIPTION ..................6 4.1. Dimensions and Weight ............................6 4.2. CHECKLINE 10A Front Panel ..........................7 4.3. CHECKLINE 12A-15A Front Panel ........................8 5. CABLING AND FIRST SETUP ..................9 5.1. - Page 4 ENGLISH CHECKLINE series User manual Hazardous live terminal Denotes the apparatus is turned on Denotes the apparatus is turned off Describes precautions that should be observed to prevent the danger WARNING: of injury or death to the operator. Describes precautions that should be observed to prevent danger of CAUTION: the apparatus.
-
Page 5: Package Content
PACKAGE CONTENT Thank you for purchasing CHECKLINE Series bi-amp stage monitors. Each unit has been well tested and shipped in perfect operating conditions. Carefully unpack the carton and check the contents to ensure that all parts are present and in good conditions:... -
Page 6: Overview
All products in our catalogue has been long tested with this device so we recommend to use Genuine SOUNDSATION Accessories and Spare Parts. Ask your SOUNDSATION dealer for any accessories you could need to ensure best performance of the product. -
Page 7: Checkline 10A Front Panel
ENGLISH CHECKLINE series User manual f CHECKLINE 12A (W x H x D): 420 x 336.6 x 450 mm; weight 14,0 kg f CHECKLINE 15A (W x H x D): 470 x 371.7 x 520 mm; weight 18,0 kg Width Depth Ø36mm Pole Hole... -
Page 8: Checkline 12A-15A Front Panel
ENGLISH CHECKLINE series User manual CHECKLINE monitor Volume A and B: Adjust Input A and B level. LCD Display: Shows audio signal levels and displays all parameters while DSP programming. For more information, read paragraph “6. DSP OPERATION” on page Control Wheel: Allows Master Volume adjusting, DSP programming, and Panel locking. -
Page 9: Cabling And First Setup
ENGLISH CHECKLINE series User manual GAIN B and C Selectors: Adjust the input gain to adapt it to Microphone (+ 37dB) or Line signals (0dB). WARNING: Before connecting any input signal, check the position of these selectors to avoid damage to the amplifier and coaxial woofer of your CHECKLINE monitor Input B and C: XLR + ¼... -
Page 10: Signal Cables
ENGLISH CHECKLINE series User manual switching on the system. Disconnect the CHECKLINE speaker from the wall socket / mains supply, if the system has been switched off. Note: If you happen to lose the AC line-cord, always use a three-pin plug with a ground pin. -
Page 11: Dsp Operation
7. or “4.3. CHECKLINE 12A-15A Front Panel” on page 8 for fur- ther details). f Turn all gain controllers to left position. Switch ON the unit; SOUNDSATION logo will be displayed for some seconds (initializing). f Then it shows the home screen. -
Page 12: Menu Navigation
ENGLISH CHECKLINE series User manual On right side of each bar the 0dB is highlighted with a mark. Please check that the au- dio signal does not exceed the maximum limit (full scale). Signal levels kept constantly at full scale risk to compromise the sound quality as well as damage the monitor. - Page 13 ENGLISH CHECKLINE series User manual 1kHz to 12kHz). Press the controller to confirm. LOW EQ: PRESET: LIVE LOW CUT: f LOW EQ – Scroll to LOW EQ (low frequency master equalizer) and press the control- ler to enter the menu. Use the encoder to increase / decrease the value from -12 dB up to +12 dB.
- Page 14 ENGLISH CHECKLINE series User manual save your configuration, scroll to STORE PRESET and press the encoder. Use the en- coder to select a memory from U1 up to U5 where you want to save your settings. Press the wheel again to enter the preset. It is now possible to assign or change a name to your preset and save it.
-
Page 15: Specifications
ENGLISH CHECKLINE series User manual EXIT – It exits DSP editing and goes back to main page. Scroll to EXIT and press the controller to exit the menu. 7. SPECIFICATIONS CHECKLINE 10A CHECKLINE 12A CHECKLINE 15A System Type Self-powered two-way, coaxial... -
Page 16: Warranty And Service
Alternatively you can send the product to SOUNDSATION SERVICE CENTER – Via Enzo Ferrari , 10 – 62017 Porto Recanati - Italy . In order to send a product to service center you need an RMA number. - Page 17 ITALIANO MANUALE D’USO SERIE CHECKLINE SOMMARIO 10. CONTENUTO DELL’IMBALLO ..................19 11. ACCESSORI .......................19 12. DESCRIZIONE GENERALE ..................20 13. DESCRIZIONE DEL PRODOTTO................21 13.1. Dimensioni e Peso ...............................21 13.2. Pannello di Controllo CHECKLINE 10A ......................21 13.3. Pannello di Controllo CHECKLINE 12A-15A ....................22 14.
- Page 18 ITALIANO MANUALE D’USO SERIE CHECKLINE Terminale in tensione pericoloso Indica che l’apparato è acceso Indica che l’apparato è spento Precauzioni da osservare per evitare il pericolo di ferimento o di morte WARNING: per l’utilizzatore. CAUTION: Precauzioni da osservare per evitare danni all’apparecchio. CURA DEL PRODOTTO f Leggete queste istruzioni f Conservate queste istruzioni...
-
Page 19: Contenuto Dell'imballo
Conservare in un luogo sicuro il materiale di imballag- gio originale per uso futuro 11. ACCESSORI SOUNDSATION può fornire una vasta gamma di accessori di qualità che è possibile uti- lizzare con i monitor CHECKLINE, come mixer, cavi, microfoni, supporti ecc. Di seguito l’elenco degli accessori specifici. -
Page 20: Descrizione Generale
12. DESCRIZIONE GENERALE La serie di monitor da palco coassiali CHECKLINE di SOUNDSATION è la risposta a quei service, ingegneri del suono e band che hanno bisogno di strumenti robusti, eleganti e pratici sul palco, ma senza rinunciare alla qualità sonora e ad alte prestazioni. -
Page 21: Descrizione Del Prodotto
ITALIANO MANUALE D’USO SERIE CHECKLINE 13. DESCRIZIONE DEL PRODOTTO 13.1. Dimensioni e Peso Larghezza Profondità Foro per Tripode Ø36mm f CHECKLINE 10A (L x P x A): 380 x 307.3 x 410 mm; peso 12,5 kg f CHECKLINE 12A (L x P x A): 420 x 336.6 x 450 mm; peso 14,0 kg f CHECKLINE 15A (L x P x A): 470 x 371.7 x 520 mm;... -
Page 22: Pannello Di Controllo Checkline 12A-15A
ITALIANO MANUALE D’USO SERIE CHECKLINE Selettori GAIN A e B: Adattano il guadagno degli ingressi per adattarli a segnali di linea (+0dB) o microfonici (+ 37dB). ATTENZIONE: Prima di collegare segnali audio, verificate che la posizione di questi selettori sia corretta, per evitare danni all’amplificatore e al woofer coassiale del vostro monitor CHECKLINE. -
Page 23: Cablaggio E Setup Iniziale
ITALIANO MANUALE D’USO SERIE CHECKLINE Loop C: Uscita diretta bilanciata dell’ingresso C con connettore XLR a 3-poli; da usare in caso di collegamenti in serie di più monitor con lo stesso segnale (solo il canale C) Selettore GAIN B e C: Adattano il guadagno degli ingressi B e C per adattarli a segnali di linea (0dB) o microfonici (+ 37dB). -
Page 24: Cavi Di Segnale
ITALIANO MANUALE D’USO SERIE CHECKLINE Collegate il monitor alla presa di corrente col cavo di alimentazione in dotazione. Scol- legate sempre il cavo di rete quando l’unità è spenta. NOTA: In caso di smarrimento del cavo di alimentazione AC, utilizzare sempre una spina tripolare con un terminale di messa a terra. -
Page 25: Funzionamento Del Dsp
12A-15A” a pagina 22 per ulteriori dettagli). f Ruotate tutti i controlli di volume verso sinistra. Accendete il monitor: per alcuni secondi si vedrà il logo SOUNDSATION (inizializzazione). f Quindi il display visualizzerà la schermata principale. Schermata principale del CHECKLINE 10A Schermata principale dei CHECKLINE 12-15A 15.1. -
Page 26: Navigare Il Menu Del Dsp
ITALIANO MANUALE D’USO SERIE CHECKLINE so audio (A e B per CHECKLINE 10A; A, B e C per CHECKLINE 12-15A). Sul lato destro di ogni barra lo 0dB è evidenziato con un segno. Verificare che il segnale audio non superi il limite massimo (fondo scala). Livelli del segnale mantenuti a fondo scala possono compromettere la qualità... - Page 27 ITALIANO MANUALE D’USO SERIE CHECKLINE f Scorrete verso il basso fino a MID FREQ per modificare la frequenza del filtro sulle medie frequenze. Va da 70Hz a 12kHz (con passi da 10Hz da 70Hz a 990Hz, e passi da 100Hz da 1kHz a 12kHz). Premere il controller per confermare. LOW EQ: PRESET: LIVE LOW CUT:...
- Page 28 ITALIANO MANUALE D’USO SERIE CHECKLINE PRESET e premere la ruota. Utilizzare l’encoder per selezionare da U1 a U5. Preme- re il controller per caricare il preset selezionato. f STORE PRESET – L’utente può salvare tutti i parametri del DSP in un massimo di 5 preset utente.
-
Page 29: Specifiche
ITALIANO MANUALE D’USO SERIE CHECKLINE ne corrente è V1.2.0. Premere l’encoder per uscire. f EXIT – Esce dalla funzione di modifica dei parametri del DSP e torna alla pagina principale. Scorrere fino a EXIT e premere il controller per uscire dal menu. 16. -
Page 30: Garanzia E Assistenza
MANUALE D’USO SERIE CHECKLINE 17. GARANZIA E ASSISTENZA Tutti i prodotti SOUNDSATION dispongono di una garanzia di due anni. Questa garan- zia di due anni è valida dalla data di acquisto, come indicato dal documento di acqui- sto. I seguenti casi / componenti non sono coperti dalla garanzia di cui sopra:... - Page 31 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy www.soundsa tionmusic.com Soundsation® is a registered trademark of FRENEXPORT SPA - Italy Soundsation® è un marchio di fabbrica registrato della FRENEXPORT SPA - Italy...
- Page 32 www.soundsa tionmusic.com Ver 1.1 - Jul 2020...
