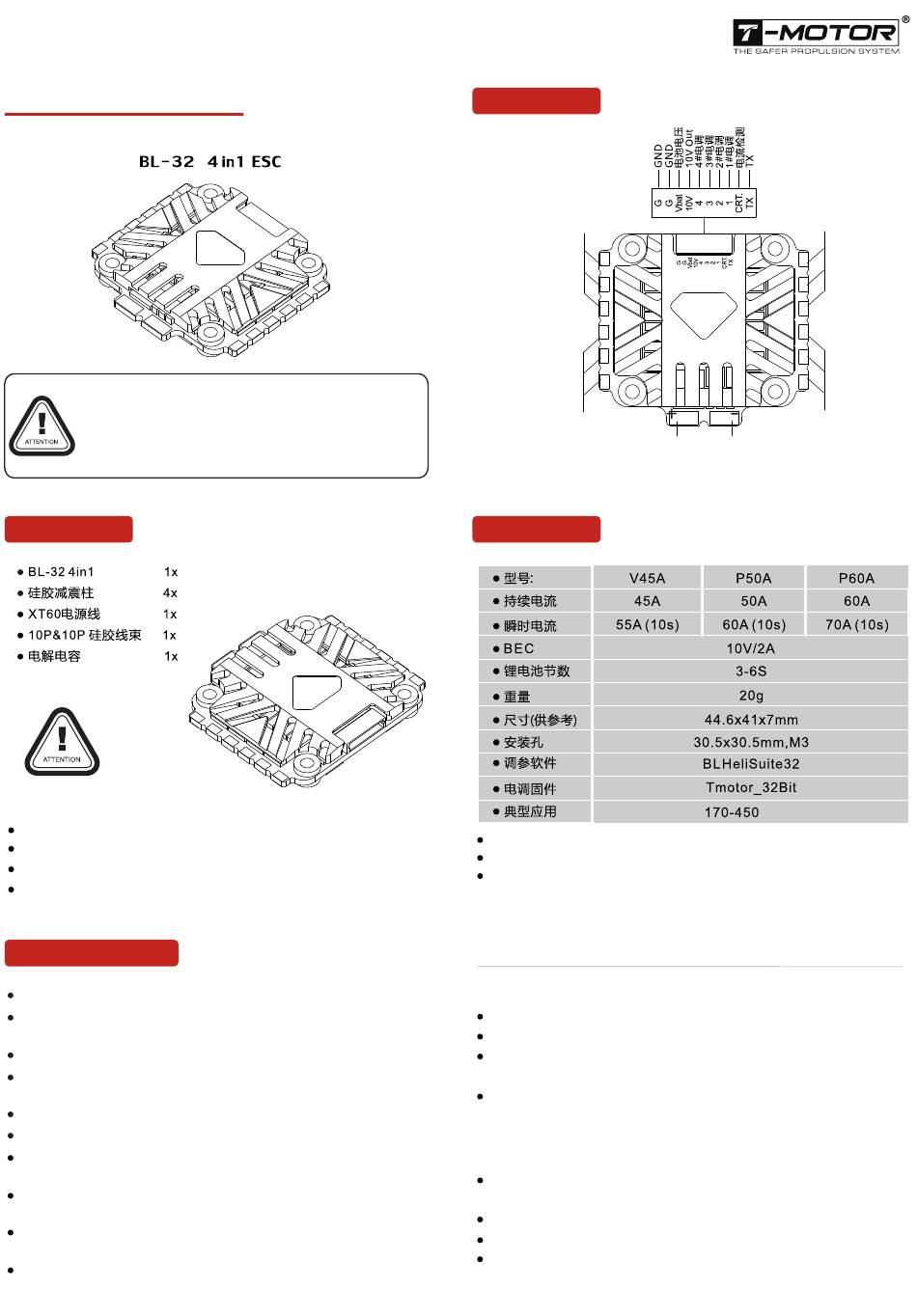

Catalyst Machineworks T-Motor V45A Instruction Manual

穿越机飞行器
无刷电子调速器说明书
感谢您使用本产品！本产品功率强大，错误的使用可能导致人身
伤害 和设备损坏，强烈建议您在使用设备前仔细阅读本说明书并
保存，严 格遵守规定的操作程序。我们不承担因使用本产品或擅
自对产品进行 改造所引起的任何责任，包括但不限于对附带损失
或间接损失的赔偿 责任。我们有权在不经通知的情况下变更产品
的设计、外观、性能及 使用要求。
⼆.零件清单
ESC
10P＆10P硅胶线束，可适用 Tmotor F722 飞控。
为加强更好滤波效果，请将配件包中的电解电容，焊接在正负极两端。
对于快速安装线束，连接前务必确认线序与飞控接口的线序是对应关系。
如果不对应，请改装连接线以适用于您的飞控。
四.使⽤注意事项
每次上电后电调会自动检测输入的油门信号，并执行相应的油门模式；
首次使用电调或更换遥控设备后都必须进行油门行程校准（Dshot
协议无需校准）；
请勿刷写其他型号的固件程序，以免损坏电调；
请留意电线的正负极性，错误的连线会损坏设备，通电前必须确认
各接线顺序及正负极是否正确；
连接或断开设备时，请先关闭电源；
请勿连接使用超出电调最大工作电流的设备；
请使用足额功率的焊接设备并选择合适大小的烙铁头，焊接时避免
虚焊、错焊、连焊等情况，否则设备将不工作或短路导致损坏损毁；
Vbat接口输出的电压为电池电压，若连接其他设备，请务必先确认
设备的输入电压是否在允许范围内；
Crt.(Current)为电流值检测输出接口，可连接至T-MOTOR F4、F7
或其他支持电流检测的飞控；
如有其他问题可联系T-MOTOR售后技术支持。
⼀.连线图
4#电机
3#电机
三.规格参数
附件内提供的10Pin-10Pin硅胶连接线可直接与T-MOTOR F4或F7飞控连接使用；
请将电容与电源线正负极并联焊接（电容侧面有白色标记的为负极）；
若电调与其他品牌飞控搭配使用，请确认各自的接口定义是否对应正确，若不对
应请先调整线序，错误的线序会损坏飞控或电调
焊接小技巧：
焊接时焊锡丝不要添加得太快太多，可避免锡球溅出
焊接前可在焊点周围的散热片上贴一层电工胶带，避免锡及其他污物沾染
通电前请检查焊点和触电之间是否有多余锡球或粘连的焊点，避免短路损毁
设备
清理PCB板时可使用95%以上的酒精或洗板水，避免用力挤压板上的元器件
和线材
浸水后的应急处理：
电调或飞控或其他电子设备若遭受进水情况，第一时间切断供电，且不要再
次上电
清理干净污物并擦干表面残水后，可用吹风机吹干或晾干
不确定内部是否进水的情况下，请勿再次通电，尽快联系厂家售后检查处理
如发现焊点或者元器件有焦黑痕迹表明此处可能有烧毁情况，请勿再次通电
造成更大损害
2#电机
1#电机
电池V+ 电池V-
多旋翼
