Leisten Sie Ihren Beitrag zu umweltfreundlichem Recycling!
Gemäß dem Elektro- und Elektronikgerätegesetz sowie dem Batteriegesetz (EletroG,
BattG) ist erfal verpflichtet Steuerungen, Antriebe, sonstiges elektrisches Zubehör,
Altbatterien sowie Akkumulatoren unentgeltlich zurück zu nehmen und einer sachgerechten
Entsorgung bzw. Wiederverwertung zuzuführen. Verbraucher sind gesetzlich dazu verpflichtet Alt-
geräte und Altbatterien in dafür vorgesehenen Sammelstellen abzugeben. Die Abgabe sollte dabei
immer im entladenen Zustand und gegen Kurzschlüsse gesichert erfolgen.

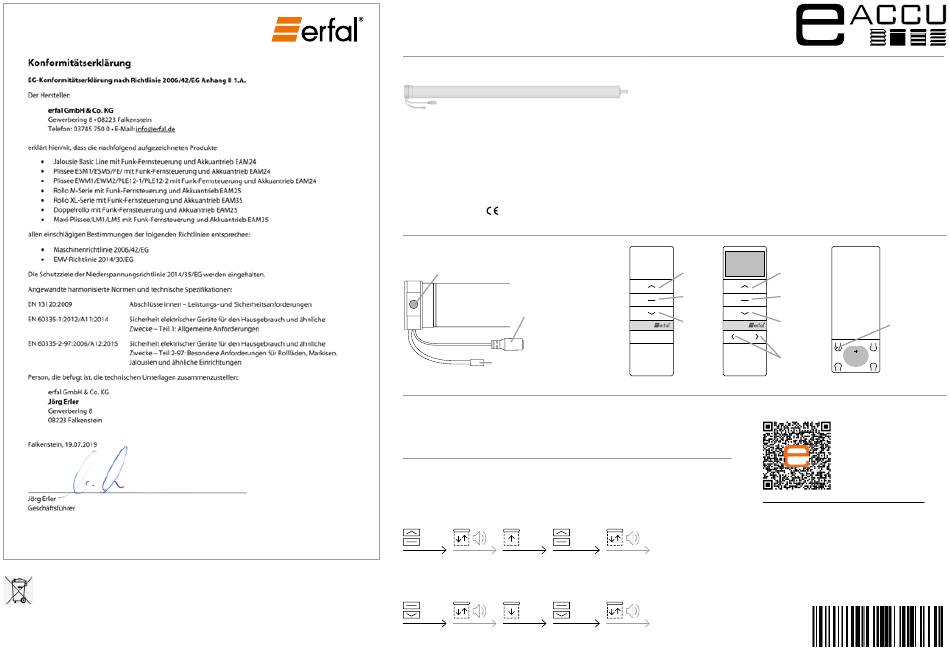

Elektrozubehör – Programmieranleitung | DE
Funkrohrmotor EAM35
Funkrohrmotor EAM35
Produktbeschreibung
Produktbeschreibung
Bezeichnung:
Akkumotor EAM35
Drehmoment:
3 Nm
Geschwindigkeit:
28 U/min
Spannung:
12 V
Leistung:
2,2 A
Funkfrequenz:
433.925 MHz
Kapazität:
2600 mA
Temperaturbereich:
-10° bis 55° Celsius
Schutzklasse:
IP44
Konformität:
Übersicht
Programmierknopf P1
Ladekabel mit
Ladebuchse
Antennenkabel
Programmieranleitung
Sie erhalten ein voreingestelltes Sonnenschutzprodukt mit voreingestellten Endlagen.
A
Feinjustierung der Endlagen
ACHTUNG! Motor geht nach längerem Tastendruck in Dauerfahrt! Zwingend vor Erreichen
der entsprechenden Endlage rechtzeitig stoppen und dann tippweise heranfahren.
Feineinstellung obere Endlage
AUF + STOPP
1x Auf-/Ab-
gewünschte
AUF + STOPP
5 Sek.
Bewegung,
Endlage
2 Sek. drücken
drücken
1x Signalton
anfahren
Feineinstellung untere Endlage
AB + STOPP
gewünschte
AB + STOPP
1x Auf-/Ab-
5 Sek.
Bewegung,
Endlage
2 Sek. drücken
drücken
1x Signalton
anfahren
Hinweise
• eACCU-Funk-Antriebe sind bei Transport, Lagerung und Montage vor Stößen zu
schützen. Beschädigte Komponenten sind zu ersetzen.
• Laden Sie vor der ersten Benutzung oder sobald der Signalton den niedrigen
Akkustand signalisiert, den Akku vollständig auf! Ladezeit ca. 6 Stunden. Die LED
am Ladegerät leuchtet während des Ladevorgangs rot, bei vollständig gelade-
nem Antrieb grün.
• Nutzen Sie zum Laden Originalladegeräte der EAM-Serie.
• Die Programmierung der Kanäle sowie der Endpositionen sind fest gespeichert
und bleiben auch bei vollständig entladenem eACCU erhalten.
• Die Funkreichweite beträgt bis zu ca. 30 m in geschlossenen Räumen.
• Bei eACCU-Funk-Antrieben ist ein Mindestabstand von 20 cm zueinander einzu-
halten, um Beeinflussungen zu vermeiden.
Auf
Auf
Stopp
Stopp
Ab
Ab
Kanalwahl
1 Kanal
15 Kanal
Programmiervideos
http://bit.ly/eACCU-Bedienungsanleitungen
obere Endlage ist
neu eingestellt
2x Auf-/Ab-
Bewegung,
3x Signalton
untere Endlage ist
neu eingestellt
2x Auf-/Ab-
Bewegung,
3x Signalton
Programmier-
knopf P2
CR2450
Rückseite
670 mm
online ansehen:
Technische Änderungen vorbehalten. 07 / 2019
04046046536123
