MAKS Extender Quick Start Manual

www.maks.systems/doc_extender
MAKS BAND RADIO RANGE EXTENDER
EN
Is part of the MAKS PRO security alarm system
Quick start guide
Read the full manual on the website before use!
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
www.maks.systems
support@maks.systems
РАДІОРЕТРАНСЛЯТОР (ПОДОВЖУВАЧ РАДІОКАНАЛЬНИЙ)
UA
Частина охоронної системи MAKS PRO
Короткий посібник користувача
Перед використанням прочитайте повну інструкцію на сайті
Виробник: ТОВ "Інтегрейтед Текнікал Віжн Лтд"
03035, Україна, м. Київ, вул. Василя Липківського, 1
www.maks.systems
support@maks.systems
РАДИОРЕТРАНСЛЯТОР (РАСШИРИТЕЛЬ РАДИОКАНАЛЬНЫЙ)
RU
Часть устройства охранной сигнализации MAKS PRO
Краткое руководство
Перед использованием прочтите полную инструкцию на сайте
Производитель: ООО "Интегрейтед Текникал Вижн Лтд"
03035, Украина, г. Киев, ул. Василия Липковского, 1
www.maks.systems
support@maks.systems
1
2
4
5
6
7 7

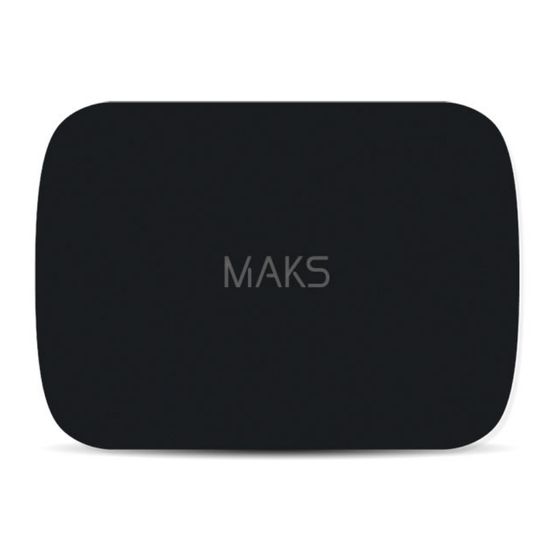

MAKS Extender - is a range extender. The device significantly
increases the radio communication distance between the MAKS
PRO control panel and other wireless devices.
Supports connection up to 200 devices (sensors, keypads, key
fobs, etc.) via radio channel at a distance of up to 4800 m.
Distance to MAKS PRO - up to 4800m line of sight.
The device is connected to the control panel and is configured
with the MAKS Setup mobile application.

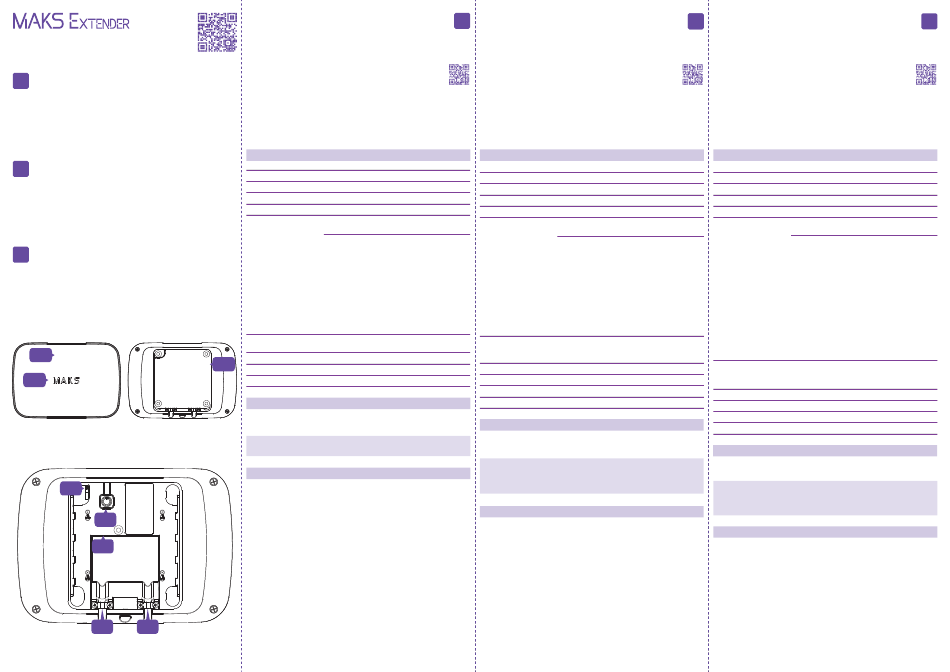

Functional parts of the device (see picture)
1. Device case 5. On/Off button
2. Light indicator 6. Power supply connector
3. Mounting plate 7. Cable clamp
4. Tamper switch
TECHNICAL SPECIFICATIONS
Retransmission automatic, the optimal route selection
Repeaters in the system
8
Retransmission levels 1
Power supply 12 VDC
Battery backup 2500 mAh battery, up to 36 hours
Radio frequency
ISM-band wireless interface, multi-speed
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m to MAKS PRO and up to 4800m
to wireless devices (in line of sight);
ITU region 3 (AU): 916.5 to 917 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m to MAKS PRO and up to 4800m
to wireless devices (in line of sight);
Russian Federation: 868.0 to 868.2 MHz,
bandwidth 100kHz, 10 mW max.,
up to 3200m to MAKS PRO and up to 4800m
to wireless devices (in line of sight);
Communication Secure two way communication,
sabotage detection, key - 256 bits
Operating temperature range -10°C to +55°C
3
Dimensions & weight
167 х 120 х 25.4 mm & 260 grams
Case colour white, black
COMPLETE SET
1. MAKS Extender; 2. One 18650 battery (pre-installed); 3. Power supply;
4. Quick start guide
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
WARRANTY
Warranty for MAKS devices (except batteries) is valid for two years after the
purchase date.
If the device operates incorrectly, please contact support@maks.systems
at first, maybe it can be solved remotely.
MAKS Extender - радіоретранслятор, дозволяє
EN
збільшити дальність радіозв'язку між центром охорони MAKS
PRO та іншими пристроями охоронної системи.
Підтримує підключення до 200 пристроїв (сповіщувачів,
клавіатур, брелоків і т.д.) по радіоканалу на відстані до 4800м.
Відстань до MAKS PRO - до 4800м.
Пристрій підключається до центру охорони і налаштовується
за допомогою мобільного додатка MAKS Setup.
MAKS Setup
Функціональні елементи пристрою (див. мал.)
1. Корпус пристрою 5. Кнопка ввімкнення/вимкнення
2. Світлова індикація 6. Роз'єм для підключення блоку
3. Монтажна пластина живлення
4. Тампер-контакт 7. Фіксатори кабелю
ХАРАКТЕРИСТИКИ
Ретрансляція
автоматична, вибір оптимального маршруту
Ретрансляторів в системі 8
Рівнів ретрансляції 1
Живлення 12 VDC
Резервування живлення акумулятор 2500 mAh, до 36-х годин
Радіозв'язок Бездротовий інтерфейс ISM,
з кількома каналами і швидкостями
ITU регіон 1 (EU, UA): 868.0...868.6 МГц,
смуга 100 кГц, 20 мВт макс., відстань до
MAKS PRO - до 4800 м, відстань до пристроїв
- до 4800 м (на відкритому просторі);
ITU регіон 3 (AU):
916.5...917 МГц,
смуга 100 кГц, 20 мВт макс., відстань до
MAKS PRO - до 4800 м, відстань до пристроїв
- до 4800 м (на відкритому просторі);
Російська Федерація: 868.0...868.2 МГц,
смуга 100 кГц, 10 мВт макс., відстань до
MAKS PRO - до 3200 м, відстань до пристроїв
- до 3200 м (на відкритому просторі)
Комунікація
Двостороння, шифрована, з визначенням
саботажу (глушіння).
Ключ шифрування - 256 біт
Діапазон робочих температур
-10°C ... +55°C
Габаритні розміри 167 х 120 х 25.4 мм
Колір корпусу білий, чорний
Вага 260 грамів
КОМПЛЕКТАЦІЯ
1. MAKS Extender; 2. 18650 акумулятор (попередньо встановлений);
3. Блок живлення; 4. Короткий посібник користувача
УВАГА. ЗАМІНА ЕЛЕМЕНТА ЖИВЛЕННЯ НА ІНШИЙ НЕКОРЕКТНОГО ТИПУ
МОЖЕ ПРИЗВЕСТИ ДО ПОЖЕЖІ АБО ВИБУХУ. УТИЛІЗУЙТЕ ВИКОРИСТАНІ
ЕЛЕМЕНТИ ЖИВЛЕННЯ ЗГІДНО З МІСЦЕВИМИ ЗАКОНАМИ ТА
ПРАВИЛАМИ.
ГАРАНТІЙНИЙ ТЕРМІН ЕКСПЛУАТАЦІЇ
Гарантійний термін експлуатації на пристрої MAKS (крім елементів
живлення) складає 2 роки з дати продажу.
Якщо пристрій не працює належним чином, спершу зверніться до
support@maks.systems, можливо це питання
віддалено.
суттєво MAKS Extender - радиоретранслятор, позволяет существенно
UA
увеличить дальность радиосвязи между центром охраны MAKS
PRO и другими устройствами охранной системы.
Поддерживает подключение до 200 устройств (извещателей,
клавиатур, брелоков и т.д.) по радиоканалу на расстоянии до
4800м. Расстояние до MAKS PRO - до 4800 м.
Устройство подключается к центру охраны и настраивается с
помощью мобильного приложения MAKS Setup.
MAKS Setup
Функциональные элементы устройства (см. рис.)
1. Корпус устройства 5. Кнопка включения / выключения
2. Световой индикатор 6. Разъем для подключения блока
3. Монтажная пластина питания
4. Тампер-контакт 7. Фиксаторы кабеля
ХАРАКТЕРИСТИКИ
Ретрансляция
автоматическая, выбор оптимального маршрута
Ретрансляторов в системе 8
Уровней ретрансляции 1
Питание 12 VDC
Резервирование питания аккумулятор 2500 mAh, до 36 часов
Радиосвязь Беспроводной интерфейс ISM,
с несколькими каналами и скоростями
ITU регион 1 (EU, UA): 868.0...868.6 МГц,
полоса 100 кГц, 20 мВт макс., расстояние к
MAKS PRO - до 4800 м, расстояние к другим
устройствам - до 4800 м (на открытом
пространстве);
ITU регион 3 (AU):
полоса 100 кГц, 20 мВт макс., расстояние к
MAKS PRO - до 4800 м, расстояние к другим
устройствам - до 4800 м (на открытом
пространстве);
Российская Федерация: 868.0...868.2 МГц,
полоса 100 кГц, 10 мВт макс., расстояние к
MAKS PRO - до 3200 м, расстояние к другим
устройствам - до 3200 м (на открытом
пространстве);
Коммуникация Двусторонняя, шифрованная, с определением
саботажа (глушения).
Ключ шифрования - 256 бит
Диапазон рабочих температур
-10°C ... +55°C
Габаритные размеры 167 х 120 х 25.4 мм
Цвет корпуса белый, черный
260 граммов
Вес
КОМПЛЕКТАЦИЯ
1. MAKS Extender; 2. Один аккумулятор 18650 (предустановлен);
3. Блок питания; 4. Краткое руководство
ВНИМАНИЕ. ЗАМЕНА ЭЛЕМЕНТА ПИТАНИЯ НА ДРУГОЙ НЕКОРРЕКТНОГО
ТИПА МОЖЕТ ПРИВЕСТИ К ПОЖАРУ ИЛИ ВЗРЫВУ. УТИЛИЗИРУЙТЕ
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ ПИТАНИЯ СОГЛАСНО МЕСТНЫМ ЗАКОНАМ
И ПРАВИЛАМ.
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ
Гарантийный срок эксплуатации приборов MAKS (исключая элементы
можна вирішити
питания) составляет 2 года с даты продажи.
Если устройство не работает должным образом, сначала обратитесь к
support@maks.systems, возможно
удаленно.
RU
MAKS Setup
916.5...917 МГц,
этот вопрос можно решить
