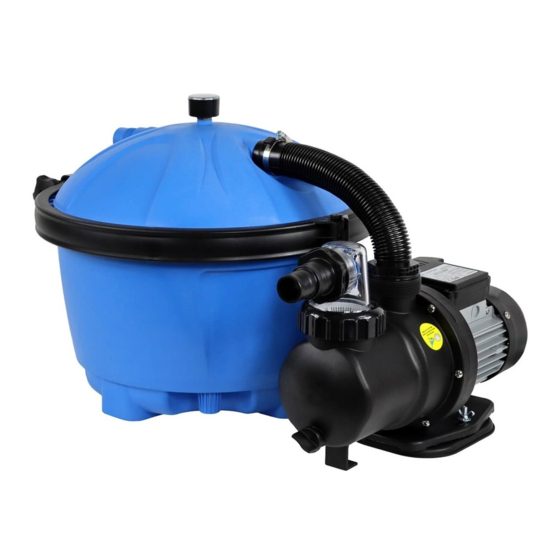

Summary of Contents for COMFORTPOOL FuzzyClean 7000

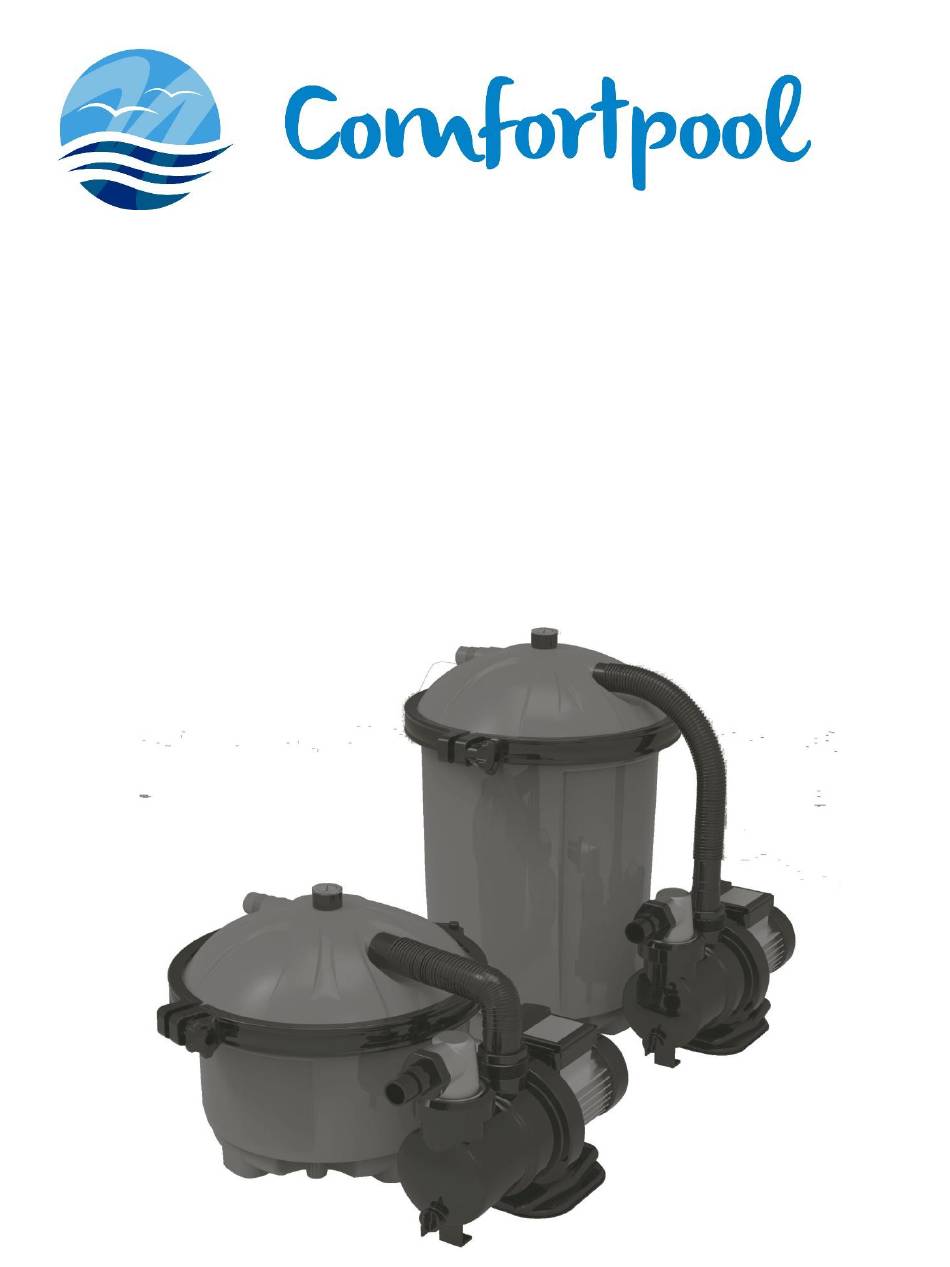

- Page 1 FuzzyClean 7000 9500...
-
Page 2: Table Of Contents
Inhoud Veiligheidsvoorschriften __________________________________________________________________ 3 Algemene informatie _________________________________________________________________ 4 1.1. Veiligheidsinstructies _______________________________________________________________ 4 1.2. Technische gegevens en specificaties _________________________________________________ 5 1.3. Uitpakken van de filterpomp _________________________________________________________ 5 1.4. Elektrische aansluiting ______________________________________________________________ 5 1.5. Locatie van de filterpomp ___________________________________________________________ 6 Installatie instructies _________________________________________________________________ 6 2.1. -
Page 3: Veiligheidsvoorschriften
Veiligheidsvoorschriften LEES AL DEZE INSTRUCTIES ZORGVULDIG DOOR EN VOLG ZE OP. HET NIET OPVOLGEN VAN DEZE WAARSCHUWINGEN KAN SCHADE AAN EIGENDOMMEN, ELEKTRISCHE SCHOKKEN, PERSOONLIJK LETSEL OF ZELFS DE DOOD TOT GEVOLG HEBBEN. WAARSCHUWINGEN ▪ Dit apparaat is geen speelgoed, het apparaat en het snoer buiten bereik van kinderen houden. ▪... -
Page 4: Algemene Informatie
Bovenstaande veiligheidsinstructies vormen geen exhaustieve lijst van alle mogelijke risico’s en gevaren van het gebruik van dit product. Eigenaars en gebruikers van de filterpomp dienen dit apparaat met voorzichtigheid en gezond verstand te gebruiken. 1. Algemene informatie Deze handleiding biedt informatie met betrekking tot de installatie, het gebruik en het onderhoud van ons filtersysteem. -
Page 5: Technische Gegevens En Specificaties
▪ Bodemplaat ▪ Slang met fittingen Controleer of u al deze onderdelen heeft voordat u met de installatie van de filterpomp begint. Specificaties FuzzyClean 7000 FuzzyClean 9500 Waterstroomvolume (Q) 7000 l/uur 9500 l/uur Max. werkdruk 1,5 bar / 22 psi... -
Page 6: Locatie Van De Filterpomp
1.5. Locatie van de filterpomp ▪ Voor de werking van dit filtersysteem met bovengrondse zwembaden heeft u een skimmer nodig die in uw zwembad is geïnstalleerd. Ofwel een geïntegreerde skimmer (ingebouwd in de zwembadwand) of een hangende skimmer (bevestiging aan de zwembadwand). ▪... -
Page 7: Slangaansluiting
2.4. Slangaansluiting Zie figuur 8-11. Dit filtersysteem is ontworpen om aan de sluiten op zwembaden met standaard Ø 32 of 38 mm aansluitingen. Als uw zwembad een andere maat en/of type slangaansluiting heeft, heeft u een adapter nodig om de aansluiting passend te maken. Deze is verkrijgbaar bij uw zwembaddealer. Voordat u begint met het aansluiten van slangen op de filterpomp moet u ervoor zorgen dat er geen water kan stromen door de aanzuig- of retourslangen die op het zwembad zijn aangesloten. -
Page 8: Reinigen Van De Filterbollen
Bovendien kan mogelijke schade aan de filtertank of zijn interne componenten optreden. Comfortpool is niet verantwoordelijk voor schade veroorzaakt aan de filterbollen, de filtertank of een van de interne componenten van de filtertank waar een voorzuiveringsmiddel of andere chemische toevoegingen die zich hechten aan fijnstof in het zwembad zijn gebruikt. -
Page 9: Winterklaar Maken En Opbergen
5. Winterklaar maken en opbergen ▪ Koppel de pomp los van de voedingsbron. ▪ Sluit de afsluiters of blokkeer de waterstroom bij de inlaat- en retourpoorten van het zwembad. ▪ Koppel het filtersysteem los van het zwembad, laat de tank en de slangen leeglopen. ▪... -
Page 10: Installatie Illustraties
7. Installatie illustraties... -
Page 11: Onderdelen
8. Onderdelen Onderdeel Onderdeelnr. Voor model Drukmeter 17001 7000 & 9500 Filterdeksel 17003 7000 & 9500 O-RING 17004 7000 & 9500 Linker klemring L00169 7000 & 9500 Rechter klemring L00170 7000 & 9500 Klempin L00171 7000 & 9500 M8*80 bout L00172 7000 &... -
Page 12: Garantie
▪ Op artikelen die niet van het merk Comfortpool zijn, of op artikelen van het merk Comfortpool die in combinatie met artikelen of onderdelen van een ander merk worden gebruikt. Dit is de enige garantie die uitgegeven is door Comfortpool. Comfortpool verleent geen andere garantie of voorwaarden, hetzij schriftelijk of mondeling, en wijst uitdrukkelijk alle garanties en voorwaarden af die niet in deze garantieverklaring zijn opgenomen. - Page 13 Table of contents Safety and precautions __________________________________________________________________ 14 General information _________________________________________________________________ 15 1.1. Safety notes ____________________________________________________________________ 15 1.2. Technical data and specifications ____________________________________________________ 15 1.3. Unpacking your filter system ________________________________________________________ 16 1.4. Power source instructions __________________________________________________________ 16 1.5. Positioning your filter system ________________________________________________________ 16 Installation instructions ______________________________________________________________ 17 2.1.
-
Page 14: Safety And Precautions
Safety and precautions READ AND FOLLOW ALL THESE INSTRUCTIONS CAREFULLY. FAILURE TO FOLLOW THESE READ AND FOLLOW ALL THESE INSTRUCTIONS CAREFULLY. FAILURE TO FOLLOW THESE WARNINGS AND INSTRUCTIONS COULD RESULT IN PROPERTY DAMAGE, ELECTRIC SHOCK, WARNINGS COULD RESULT IN PROPERTY DAMAGE, ELECTRIC SHOCK, PERSONAL INJURY OR EVEN PERSONAL INJURY OR EVEN DEATH. -
Page 15: General Information
1. General information This manual provides information relating to the installation, utilization, and maintenance of our filtration system. We recommend that you read this manual in its entirety and keep it for future reference. The pump included with the filtration system is a horizontal, self-priming centrifugal pump. For the pump to function correctly, the water temperature must not exceed 35℃/95℉. -
Page 16: Unpacking Your Filter System
Confirm you have all these parts before starting installation. Specifications FuzzyClean 7000 FuzzyClean 9500 Flow volume (Q) 7000 l/h 9500 l/h Max. operating pressure 1,5 bar / 22 psi 1,5 bar / 22 psi Filtration area 40 cm / 16"... -
Page 17: Installation Instructions
2. Installation instructions 2.1. Assembly of water pump and base plate Secure the water pump to the base plate with the provided pump mounting hardware. (Figure 5) 2.2. Pump fittings assembly 1. Refer to figure 6. 2. Screw the 1¼"-1½ "... -
Page 18: Operation Instructions
5. Secure with a hose clamp. NOTE: Be careful not to secure the return hose to the waste/backwash port. 3. Operation instructions Once the filter system has been properly assembled, the tank filled with filter balls and the hoses connected as described above, you may begin with filtration. -
Page 19: Filtering Time
In addition, possible damage to the filtration tank or its internal components may occur. Comfortpool will not be responsible for damage caused to the filter balls, the filtration tank or any of the internal components of the filtration tank where a clarifier or other chemical additives that bond to particulate matter have been used in the pool. -
Page 20: Don'ts
▪ Protect bottom filter basket while cleaning the filter balls. Fill the tank with a few inches (about 1/8 of tank height) of water while the filter balls are being cleaned. ▪ Install and clean the cotton tails with the following instructions: Open the cover of the filter tank. -
Page 21: Installation Illustration
7. Installation illustration... -
Page 22: Parts
8. Parts No. Part Qty Part no. For model Pressure gauge 17001 7000 & 9500 Filter cover 17003 7000 & 9500 O-ring 17004 7000 & 9500 Left clamp ring L00169 7000 & 9500 Right clamp ring L00170 7000 & 9500 Clamp pin L00171 7000 &... -
Page 23: Warranty
Warranties other than these and the statutory rights in your country do not apply. In no event shall Comfortpool be liable to you or any third party for direct or consequential out damages arising of the use of this product.
