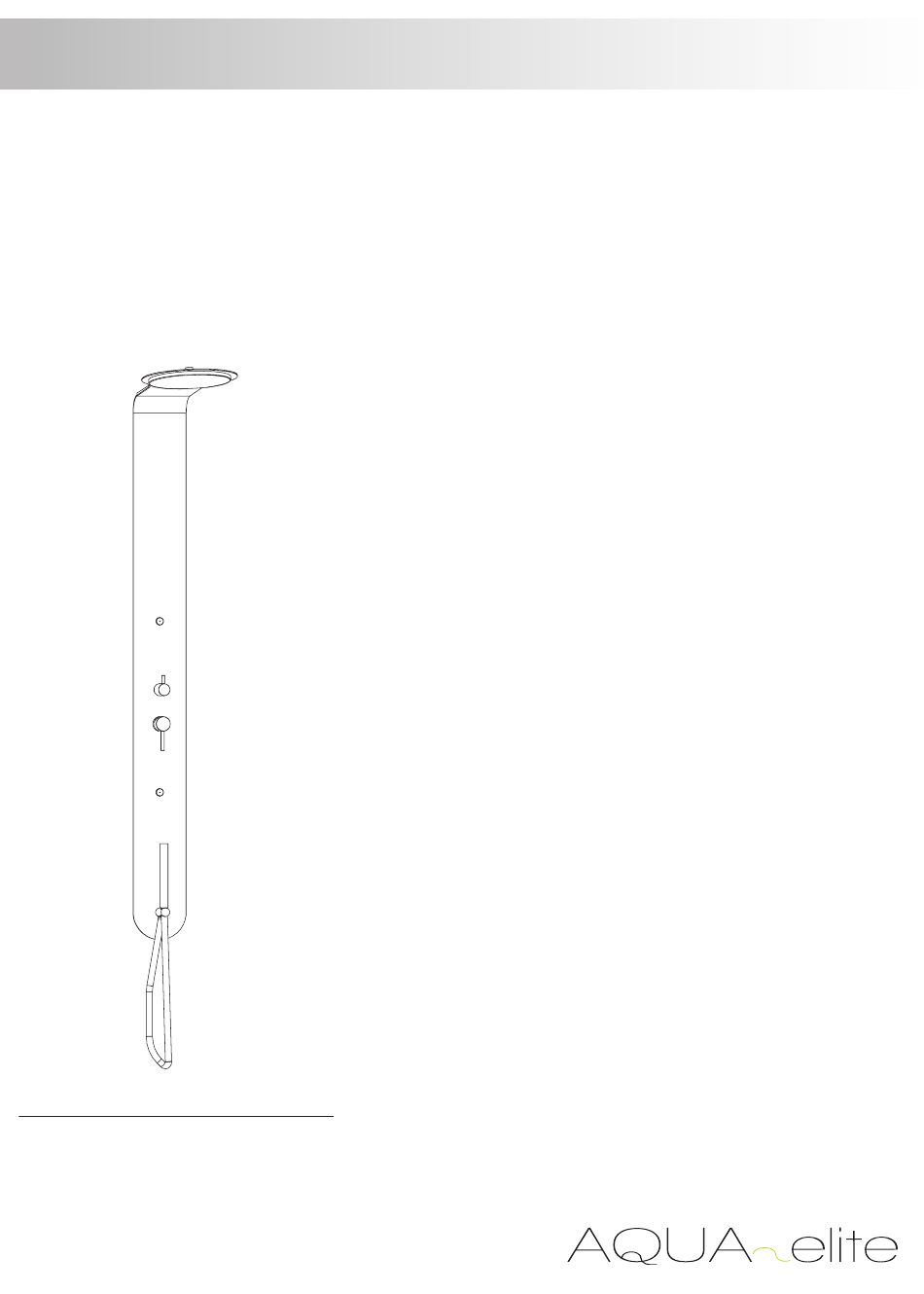

- Page 1 IT | Istruzioni di montaggio e manutenzione UK | Installation and maintenance instructions CL 010D...
- Page 2 Utensili necessari / Tools needed 23 mm. Indossare guanti di protezione Wear protective gloves 2 mm 2,5 mm ATTENZIONE!!!! Tutte le operazioni di installazione e manutenzione richiedono l'ausilio di NR. 2 OPERATORI SPECIALIZZATI WARNING!!!! All installation and maintenance operations require 2 QUALIFIED WORKER...
- Page 3 Posizionare 1 Trasformatore all’esterno della zona 2 (nella zona 3) PRESA ACQUA Place the current transformer outside area 2 (inside area 3) WATER FEED interruttore per alimentazione. Non in dotazione. Light ON/OFF switch. Not provided. E' necessaria l’installazione di un interruttore ON/OFF sull’alimentazione del trasformatore. Require installation of control key for switch on/off lights on transformer power supply.
-
Page 4: Collegamento Elettrico / Electrical Connection
Collegamento elettrico / Electrical connection 220 V INTERRUTTORE ACCENSIONE LUCI 220 V 12 V ALIMENTATORE BOX CROMO 9 CONNETTORE IP65 4 poli CAVO 4x0,5 H05VVF Diam. est. 6 mm max CAVO 4x0,5 H05VVF Diam. est. 6 mm max CAVO LUCI LED RGB SOFFIONE POWER SUPPLY MAIN SWITCH 220 V... - Page 5 Installazione / Installations Trasformatore Transformer 220V - 12V...
- Page 7 Installazione / Installations...
- Page 9 Installazione / Installations...
- Page 11 Installazione / Installations Trasformatore Transformer 220V - 12V Inserire nella guaina elettrica il cavo già preinstallato sulla colonna e collegarlo nel trasformatore posto nella ZONA 3 Inserire nella guaina elettrica il cavo già preinstallato sulla colonna e collegarlo nel trasformatore posto nella ZONA 3 Insert the led cable into the pipe and connect it to the transformer placed in ZONE 3...
- Page 12 Installazione / Installations 2,5 mm.
- Page 13 calda fredda cold 23 mm.
- Page 14 Installazione / Installations 2,5 mm.
- Page 16 Installazione / Installations Interruttore on/off - ACCENSIONE LUCI - Control key on/off - LIGHT ON -...
- Page 17 Regolazione / Adjustments fredda cold calda...
-
Page 18: Manutenzione / Maintenance
Manutenzione / Maintenance 2,5 mm. Rimontare seguendo il procedimento inverso (e-d-c-b-a) Replace following the instructions in reverse order (e-d-c-b-a) - Page 19 Manutenzione / Maintenance Per preservare la qualità del prodotto Aquaelite si raccomanda di pulire le superfici in finitura esclusivamente con acqua e sapone neutro asciugandole con un panno morbido. Non utilizzare detergenti o detersivi abrasivi o contenenti alcool, acidi, candeggina , cloro, solventi chimici, spugne abrasive, paglie metalliche, etc.
-
Page 20: Protezione Ambientale
Dati tecnici generali per l’impianto idraulico Technical information for the hidraulic system Pressione minima di esercizio: 1.5 bar Minimum operating pressure: 1,5 bar Pressione di esercizio: campo di impiego ottimale consigliato Operating Pressure: Optimal recommended use 2.5- 4 bar 2.5 – 4 bar Maximum operating pressure: 5 bar Pressione massima di esercizio: 5 bar (for higher hydraulic pressure it is recommended a pressure... - Page 21 Note...
- Page 23 Note...
- Page 24 Aquaelite | Anpa Srl Viale dello Sport, 16/18, 21026 Gavirate - VA - Italy T.+39 0332 732906 | F. +39 0332 735819 | www.aquaelite.it | info@aquaelite.it...
