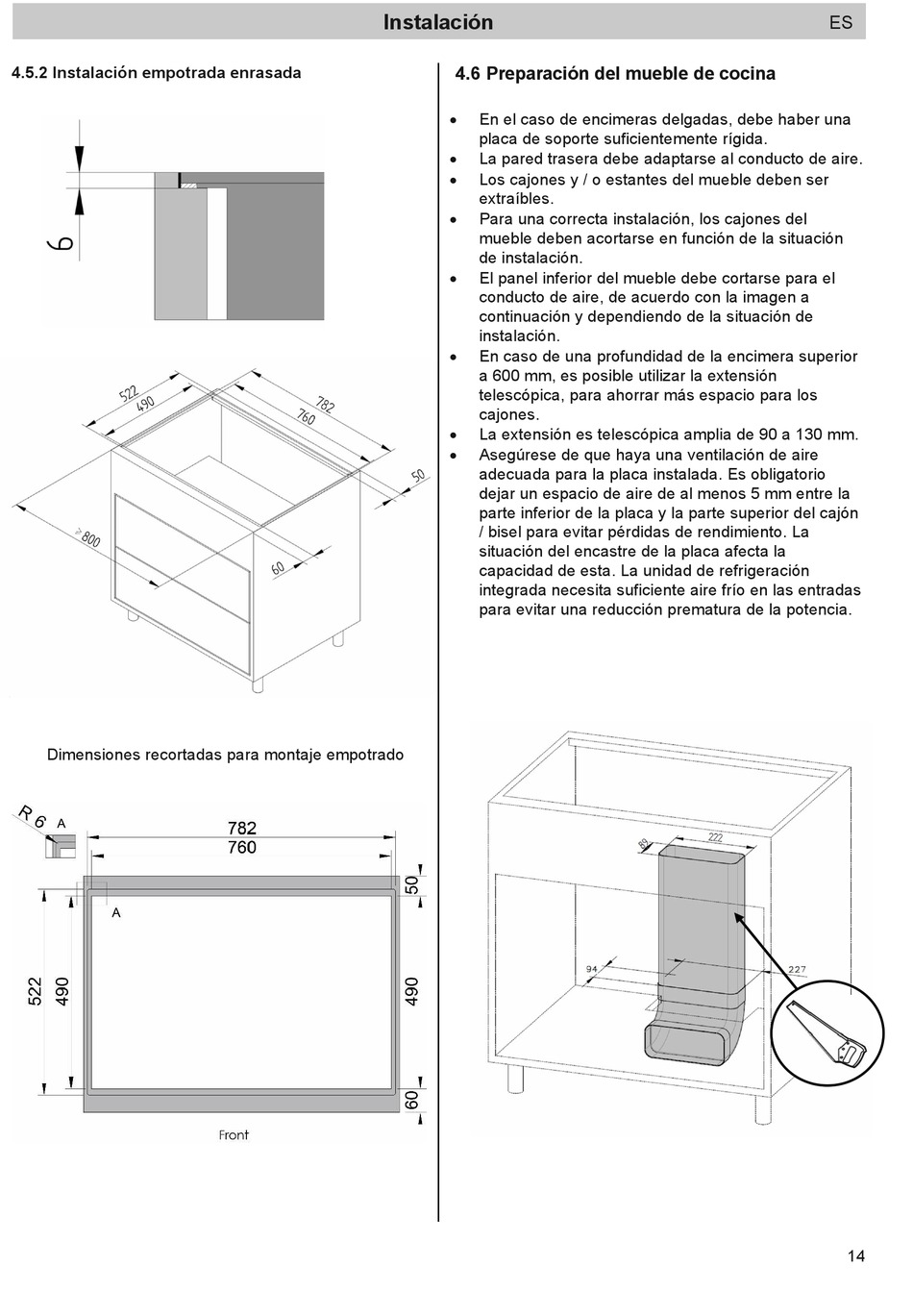

4.5.2 Instalación empotrada enrasada
Dimensiones recortadas para montaje empotrado
Instalación
4.6 Preparación del mueble de cocina

En el caso de encimeras delgadas, debe haber una
placa de soporte suficientemente rígida.

La pared trasera debe adaptarse al conducto de aire.

Los cajones y / o estantes del mueble deben ser
extraíbles.

Para una correcta instalación, los cajones del
mueble deben acortarse en función de la situación
de instalación.

El panel inferior del mueble debe cortarse para el
conducto de aire, de acuerdo con la imagen a
continuación y dependiendo de la situación de
instalación.

En caso de una profundidad de la encimera superior
a 600 mm, es posible utilizar la extensión
telescópica, para ahorrar más espacio para los
cajones.

La extensión es telescópica amplia de 90 a 130 mm.

Asegúrese de que haya una ventilación de aire
adecuada para la placa instalada. Es obligatorio
dejar un espacio de aire de al menos 5 mm entre la
parte inferior de la placa y la parte superior del cajón
/ bisel para evitar pérdidas de rendimiento. La
situación del encastre de la placa afecta la
capacidad de esta. La unidad de refrigeración
integrada necesita suficiente aire frío en las entradas
para evitar una reducción prematura de la potencia.
