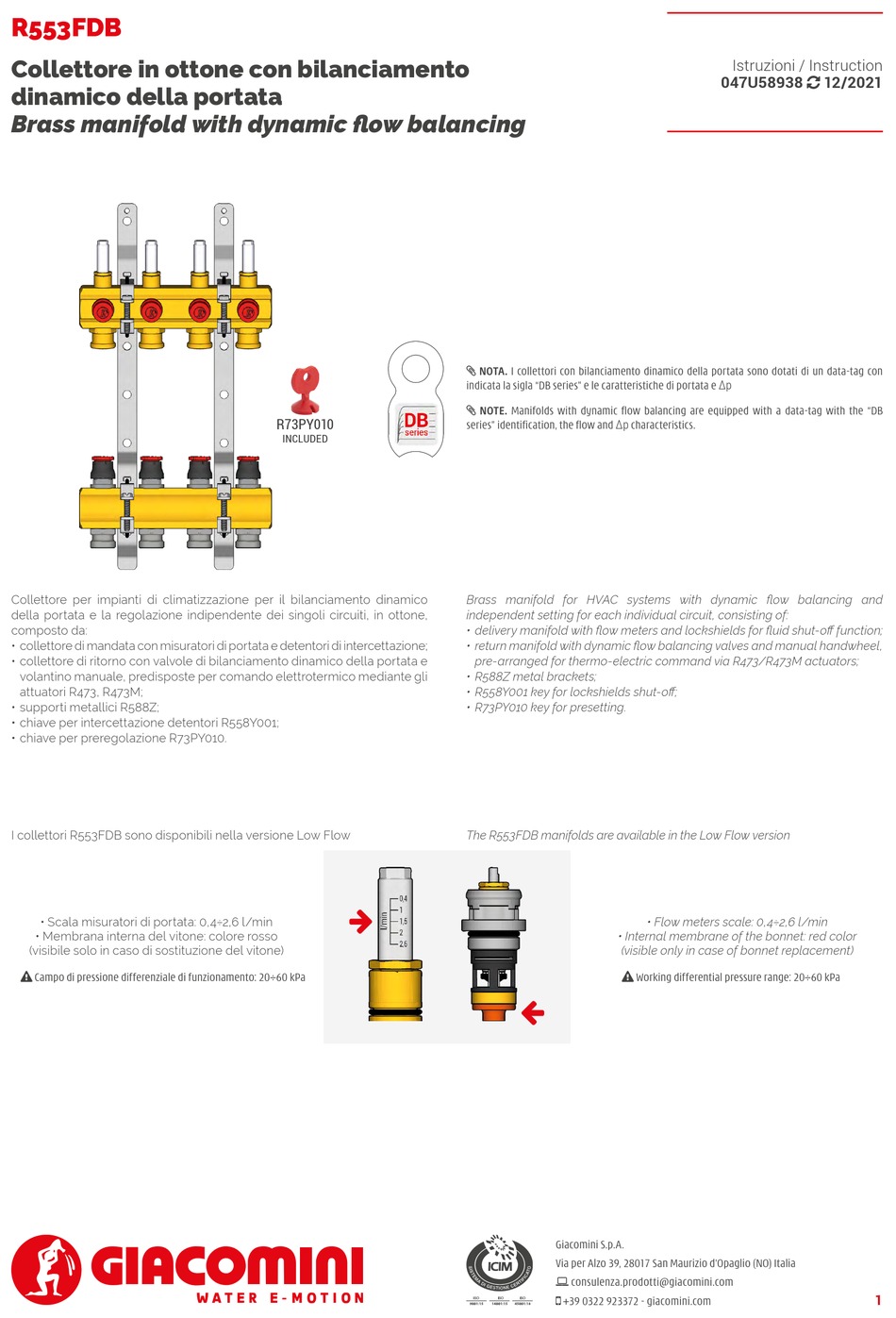

R553FDB
Collettore in ottone con bilanciamento
dinamico della portata
Brass manifold with dynamic flow balancing
Collettore per impianti di climatizzazione per il bilanciamento dinamico
della portata e la regolazione indipendente dei singoli circuiti, in ottone,
composto da:
• collettore di mandata con misuratori di portata e detentori di intercettazione;
• collettore di ritorno con valvole di bilanciamento dinamico della portata e
volantino manuale, predisposte per comando elettrotermico mediante gli
attuatori R473, R473M;
• supporti metallici R588Z;
• chiave per intercettazione detentori R558Y001;
• chiave per preregolazione R73PY010.
I collettori R553FDB sono disponibili nella versione Low Flow
• Scala misuratori di portata: 0,4÷2,6 l/min
• Membrana interna del vitone: colore rosso
(visibile solo in caso di sostituzione del vitone)
 Campo di pressione differenziale di funzionamento: 20÷60 kPa
R73PY010
INCLUDED

 NOTA. I collettori con bilanciamento dinamico della portata sono dotati di un data-tag con
indicata la sigla "DB series" e le caratteristiche di portata e Δp
 NOTE. Manifolds with dynamic flow balancing are equipped with a data-tag with the "DB
series" identification, the flow and Δp characteristics.
Brass manifold for HVAC systems with dynamic flow balancing and
independent setting for each individual circuit, consisting of:
• delivery manifold with flow meters and lockshields for fluid shut-off function;
• return manifold with dynamic flow balancing valves and manual handwheel,
pre-arranged for thermo-electric command via R473/R473M actuators;
• R588Z metal brackets;
• R558Y001 key for lockshields shut-off;
• R73PY010 key for presetting.
The R553FDB manifolds are available in the Low Flow version
• Internal membrane of the bonnet: red color
(visible only in case of bonnet replacement)
 Working differential pressure range: 20÷60 kPa
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
 consulenza.prodotti@giacomini.com
 +39 0322 923372 - giacomini.com
Istruzioni / Instruction
047U58938  12/2021
• Flow meters scale: 0,4÷2,6 l/min
