Prism Hardscapes PH Ignite Instruction, Operation & Maintenance

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PH Ignite and is the answer not in the manual?

Questions and answers

Summary of Contents for Prism Hardscapes PH Ignite

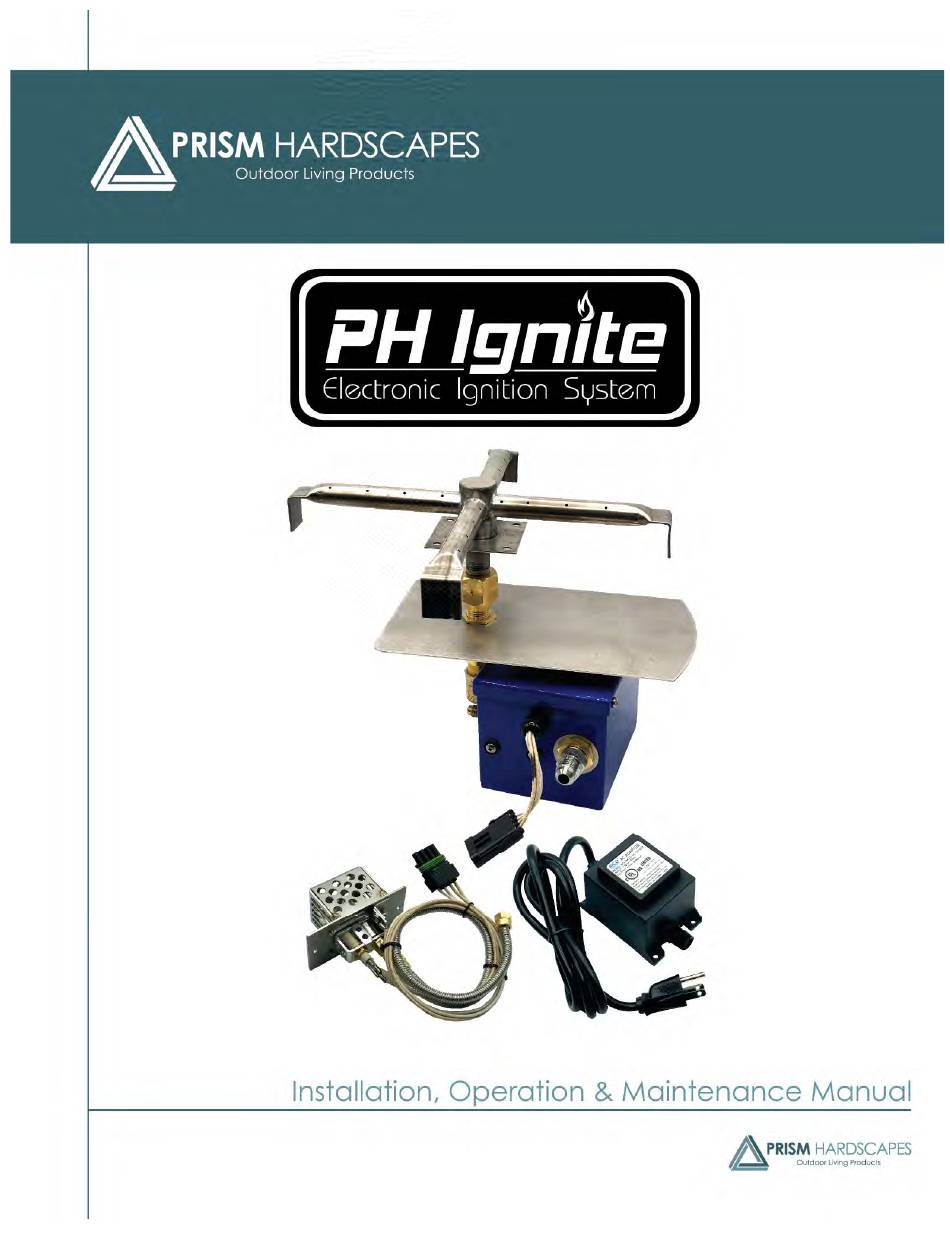

  • Page 1  ...

  • Page 2: Table Of Contents

      WARNING! THIS APPLIANCE IS FOR OUTDOOR USE ONLY!                  This manual should remain with the homeowner or parties responsible for operation.  Table of Contents    Section 1 General Description  1.1 System Overview  1.2 Product Contents  1.3 Product Dimensions  Section 2 Safety Instructions  Section 3 Installation Details  3.1 Gas Requirements    3.2 Initial Set‐Up    3.3 Wiring Diagram  3.4 Installation  Section 4 Operation    4.1 Media  4.2 Operation   Section 5 Troubleshooting  Section 6 Warranty    DO NOT DISCARD INSTRUCTIONS  ...

  • Page 3: Section 1 General Description

      Section 1           General Description  1.1 System Overview   Electronic Ignition for fast & convenient fire feature lighting   Electronic flame sensing for instant flame safety & monitoring   This product is designed and assembled to comply with ANSI Z21‐97   Operates on 12 Volts AC and complies with NEC 2014 Article 680   This product may be installed within 5 feet of pool water   Operates with a hot surface ignition system with robust construction and reliable ignition source   Potted electronics for moisture resistance and reliable operation   Pilot burner wires are made of high temperature material to withstand temperatures up to 450  degrees centigrade (UL 5335/5107)   Internal electronics are CSA Certified to Z 21.20‐2014   Operating temperatures are between ‐20 F to 185 F   Weatherproof stainless‐steel construction with waterproof connectors    1.2 Product Contents   PART NAME  QTY  BURNER & BURNER PLATE  1  PILOT ASSEMBLY (PILOT BURNER, IGNITOR, SENSOR HOOD)  1  IGNITION CONTROL BOX ...

  • Page 4: Product Dimensions

      1.3 Product Dimensions  All measurements in inches                                               ...

  • Page 5: Section 2 Safety Instructions

      Section 2               Safety Instructions   WARNING  Before installing this product, read and follow all warning notices and instructions provided. Failure to do so  may result in serious injury, property damage and/or death.  For additional free copies of these instructions, visit our website at prismhardscapes.com    DANGER: ELECTRICAL SHOCK OR ELECTROCUTION  This product must be installed by a licensed or certified electrician in accordance with the National Electrical  Code ®  and applicable local codes and ordinances. In Canada, the Canadian Electrical Code and all applicable  local codes and ordinances must be adhered to. Improper installation will create an electrical hazard, which  could result in injury, property damage, and/or death.  This product is only available for 12‐volt AC power. For supply connections, use only an isolating low voltage  power supply with ungrounded output evaluated and listed by a nationally recognized testing laboratory.    This product must be installed and serviced by a contractor or qualified installer who is licensed and/or  certified within the jurisdiction where the product will reside. In the event no such state or local  requirement exists, the installer or maintainer must be a qualified professional with sufficient experience  in installation and maintenance of gas appliances. Prior to installation, read and follow all warning  notices and instructions that provided with this product. Failure to do so may result in property damage,  personal injury, and/or death. Improper installation and/or operation may result in exposure to carbon  monoxide and flue gases which can cause serious injury, property damage, and/or death. For  installations in the vicinity of occupied/living areas, Prism Hardscapes strongly recommends installation  of carbon monoxide detectors within reach of this appliance and in any adjacent occupied spaces.  Improper installation and/or operation will void warranty.    Do not store or use gasoline or other flammable vapors and liquids  within the vicinity of this or any other appliance.  WHAT TO DO IF YOU SMELL GAS  Immediately switch off main gas supply.  • Do not try to light any appliance. ...
  • Page 6       CALIFORNIA PROPOSITION 65    This product can expose you to Chromium, which is known in the state of California  to cause cancer, birth defects or other reproductive harm.    (for more information, go to: www.p65warnings.ca.gov)    WARNING  The appliance/system may produce carbon monoxide which has no odor. Using this appliance/system in an  enclosed space such as a motorhome, camper, car or home may result in death.  Prism Hardscapes utilizes CSA certified components. Installation must conform to local codes, National Fuel  Gas Code ANSI Z223.1/NFPA and/or National Fuel Gas Code.  Appliance should be serviced annually by a professional gas technician certified in the United States by the  National Fireplace Institute (NFI). Any parts that require replacement should be replaced only by a certified  service professional using parts recommended by manufacturer.  Do not alter any component or design of this unit as it may alter the operation.  Fire feature is not intended for cooking. Do not place anything on or in fire feature.  Never use fire feature in windy conditions.  Do not reach across or touch hot surfaces or open flames.  Do not ignite fire feature when media (rocks/glass) is wet. Doing so may cause media to crack and burst.  It is important to inspect the fire feature before every use. Make sure there are no obstructions or  combustible materials on or near unit.  Wipe down fire feature surface before every use and immediately clean any spills or messes on or around it.  Consistently check hoses and fittings for cracks, abrasions and leaks (at least once a month).  Always keep children and animals away from fire feature.  Use a designated fire pit or barbecue cover when not in use.       ...

  • Page 7: Gas Requirements

    Section 3               Installation Detail  3.1 Gas Requirements  If this item was purchased with a fire feature, it should be installed upon arrival.  All hardware will need  to be checked for proper tightness after transportation. Refer to the corresponding section below for  set‐up on your unit. All fire features must have clearance to combustible surface of 4ft on sides & 6ft  from the top. Refer to the sections below according to the gas type used.  3.2 Initial Set‐Up  All gas set‐up and installation should be done by a licensed gas professional.  All electrical/wiring set‐up and installation should be done by a licensed electrician/contractor.  The fire feature will require both gas and electrical power. Make sure gas and electricity is turned off  before installing pipes and wires. Install the control panel and gas piping as shown in Figure 1: Natural  Gas, Figure 2: Propane Gas.     Note: Piping and fire bowl/ fire pit construction is different for natural gas and propane gas. Internal gas  lines must be clean and free from any dirt, debris, or contamination.  1. The gas piping and electrical conduit must be installed underground between the control  panel/gas meter and the fire feature. Please consult with a gas professional for proper gas pipe  and fitting sizing. Using smaller piping over long lengths will result in a diminished flame due to  pressure drop/piping resistance.  2. Maintain good piping practice by keeping pipe length and elbows to a minimum to eliminate  unnecessary pressure drops. IMPORTANT: Corrugated flex gas lines should not be used  underground as permanent piping. Rigid pipe should always be used for permanent installation.  3. The gas piping must be reduced to 3/4″ pipe at the fire feature with the means to shut off the  gas supply from the gas meter.  4. Install a 3/4″ to 1/2” reducer at the fire feature “stub‐out” riser. The gas and electric risers  should not be more that 3” to 4” above the installation surface.  5. Install the 1/2” flare to 1/2” NPT fitting into the reducer fitting/pipe. You may place a manual  shut off valve between the elbow and the reducer for future maintenance. Test gas piping for ...

  • Page 8: Wiring Diagram

    NOTE: A light switch, emergency switch, relay contact, mechanical timer should always be installed on  the 120 VAC side of the transformer in order to operate the fire feature. The 12 VAC side may be wired  as far as 150 feet away from the transformer using 14‐gauge wire.  7. Only place your fire feature on a level surface and ensure piping is centered, anchor if not  directly on the ground.  8. Take the 1/2” flex hose (provided) and tighten to the flare fitting from the supply line. Do not  kink or make a tight radius bend on the gas hose as it may restrict the flow of gas.  9. There are several vents and drainage holes in the fire bowl/table which must not be blocked. The  electrical and gas pipe hole is sealed such that water cannot penetrate the coping surface under  the bowl and will flow freely away and out to the edges.    3.3 Wiring Diagram  All gas set‐up and installation should be done by a licensed gas professional.  All electrical/wiring set‐up and installation should be done by a licensed electrician/contractor.    3.3 Installation  All gas set‐up and installation should be done by a licensed gas professional.  All electrical/wiring set‐up and installation should be done by a licensed electrician.                       ...
  • Page 9                             3.4 Installation  1. The Burner/pan and control will need to be connected to the gas and electrical lines coming up  from the fire feature. Make sure you have the correct orifices on the pilot and the burner inlet  for the gas you are using. You must use the proper orifices for natural gas or propane gas for  both the pilot burner and the main burner. Refer to Section 3.4.2 for orifice replacement.   2. Connect the flexible gas hose to the inlet flare fitting on the control box. Using a wrench,  tighten the hose to the fitting to avoid gas leaks. If this fitting is not tightened correctly it will  leak and potentially ignite and can damage the control system.  3. Connect the 12 VAC wires, from the control box, to the electrical wires coming out of the  conduit using wire nuts to secure connections. Link the copper ground wire to the  ground/bonding lug on the control box.  Reposition the burner and pan onto the fire feature and turn on the gas to check for leaks.  3.4.1 Installing a control box on a non‐Prism Hardscapes fire feature  Be sure to use only Prism Hardscapes approved burners with fire feature/PH‐Ignite system as  they have been pre‐tested and rated for the input and gas designated on the control box. ...
  • Page 10 1. The burner plate is cut and fitted for the pilot burner assembly in order for the main burner  to ignite and operate properly.      PILOT CUTOUT                                                       BURNER EDGE         PILOT CUTOUT       MOUNTING HOLES        2. The main burner must have a flame port directly in front of the pilot for the ignition system  to light the main burner and sense the flame.                                                          BURNER PORT HOLE           ...
  • Page 11     3. Prior to installing the control box, take the burner and plate and turn it upside down. Add  thread sealer onto the burner pipe threads with particular attention to the last three threads.                                                   PIPE THREAD SEALER      4. Take the control box and install the heat shield onto the pipe. To do this, thread the brass  pipe nut onto the burner orifice as far down as possible. Place the heat shield over the outlet  pipe of the control box and thread the orifice into the outlet pipe until tight. Use a wrench on  the burner orifice to tighten fully. Align the heat shield such that it fully shades the control  box and tighten the brass pipe nut enough so that the heat shield will not move.                                             5. Now, take the control box and install it onto the burner pipe, thread until fully tightened.  Align box so that the pilot hole is exposed and accessible to install the pilot assembly.  6. Turn the burner plate right side up and insert pilot assembly into the pan cutout with the  pilot hood slots facing the burner.   7. Align the two mounting holes over the two holes on the burner plate. Using the self‐drilling  screws, secure the pilot burner assembly onto the burner plate.           ...
  • Page 12 8. Turn the burner back over exposing the control box and pilot assembly wires. Refer to the  image below, this is what your unit should look like this far.                                              9. Take the flexible stainless steel pilot hose and secure onto the 1/4” flare fitting at the control  box. Make sure it is tight but do not over tighten as it may strip the threads.  10. Take each half of the 4‐pin connector and join the two halves together. Push the connectors  firmly until the latch clicks into place.                                                                       11. Take the 1/2” stainless steel hose and secure onto the 1/2” gas flare fitting on the control  box. The other end should be connected and tightened onto the 1/2” flare fitting located at  the supply pipe stub‐out riser.  12. Place the burner and plate back into position on the fire feature.   13. Turn on the gas and test for operation. It may take a few tries to purge all the air from the gas  line.  14. Once the burner lights, turn off the unit and let cool.   ...
  • Page 13 3.4.2 Replacing Gas Orifice  Locate the two orifices, one is at the base of the pilot burner and the other is at the end of the main  burner (see pictures below). Each orifice is meant for a specific type of fuel; Natural Gas or Liquid  Propane.                                             BURNER ORIFICE  PILOT ORIFICE                                                                         BURNER ORIFICE  BURNER ORIFICE  PILOT ORIFICE    NATURAL GAS  PROPANE GAS                                                                     ...
  • Page 14 1. Turn off the electric and gas supply to the fire feature.  2. Remove any fire media that is on top of the burner plate.  3. Unscrew the 2 screws holding the pilot assembly in place.  4. Carefully pick up the burner plate and turn upside down.  5. Unplug the 4‐pin connector from the control box to the pilot assembly.   6. Disconnect the flexible pilot gas hose from the control box.  7. From the top of the burner plate, gently pull up the pilot assembly and remove from the plate.  3.4.3 Replacing the Pilot Orifice  PILOT HOOD  PILOT PLATE  PILOT SENSOR  FLARE FITTING  GROUND WIRE  PILOT GAS HOSE  PILOT ORIFICE                                                 3.4.4 Pilot Head Assembly  1. Disconnect the flexible gas hose from the pilot. Be careful not to put pressure on the ceramic  flame sensor; damaging the flame sensor will render the flame sensor inoperable.                                          2. Remove the flare fitting from the pilot assembly.                                                                        3. Remove the pilot orifice from the pilot assembly and replace with the new one.  4. Hand‐tighten the orifice until seated. Use wrench to secure but do not over‐tighten.  5. Hand‐tighten the flare fitting until snug.  6. Take flexible pilot hose and tighten onto the flare fitting. Once snug, use wrench to tighten  the hose fitting.   ...
  • Page 15 3.4.5 Replacing the Burner Orifice      ORIFICE      JAM NUT      HEAT SHIELD      PILOT HOSE      OUTLET PIPE                                                   1. Turn off the electric and gas supply to the fire feature.  2. Remove any fire media that is on top of the burner plate.  3. Unscrew the 2 screws holding the pilot assembly in place.  4. Carefully pick up the burner plate and turn it upside down.  5. Make sure pilot assembly has been disconnected and removed.  6. Using a wrench, unscrew the burner orifice from the pipe, keep a hand under the control box  so that it doesn’t fall when the orifice disengages.   7. Place the removed assembly on a flat surface and hold firmly.  8. Using a wrench, remove burner orifice from the control box outlet pipe. Be careful of the  heat shield as it will come off once the orifice is removed.   ...
  • Page 16 9. Remove the jam nut from the orifice.                                                                        7. Place nut onto the new orifice and thread it until it will no longer turn.  8. Place pipe thread sealer onto the new orifice threads covering, be sure to cover the last three  threads well.  9. Place the heat shield over the control box outlet pipe and begin threading the orifice into  place. Tighten with a wrench until secure.                                                          10. Once the orifice is tightened, there will be several threads left between the jam nut and the  heat shield. With the wrench, tighten the jam nut until the heat shield is firmly secured into  place.                                                           ...
  • Page 17 12. Place pipe thread sealer onto the burner pipe.                                                        13. Place the control box outlet onto the burner pipe and turn clockwise until tight.                        14. Align the control box to where the pilot hole is accessible.  PILOT HOLE                                                                ...
  • Page 18   3.4.6 Final Burner and Pilot Assembly 1. Turn the burner plate right side up. Insert the pilot connector and hose through the pilot hole  on the plate. Make sure the slotted side of the pilot hood is facing the burner.                                                                                             2. Align the pilot plate mounting holes and secure the two mounting screws through the pilot  plate to the burner plate.      MOUNTING   SCREWS                                                           3. Turn the burner plate upside down. Take the 4‐pin connector from the pilot and connect it to  the matching 4 pin connector from the control box. Push firmly to make sure it clicks into  place.                                                         ...
  • Page 19 4. Take the flexible stainless steel pilot hose and connect it to the control box fitting. Secure with  wrench but be careful not to over‐tighten as it may damage the brass thread.                                                                                      5. Attach the gas supply flex hose to the control box gas inlet fitting and secure with wrench.                                                          15. Place the burner and plate back into position on the fire feature.   16. Turn on the gas and test for operation. It may take a few tries to purge all the air from the gas  line.  17. Once the burner lights, turn off the unit and let cool.   ...

  • Page 20: Section 4 Operation

    Section 4                   Operation    4.1 Media  Carefully spread the fire media evenly onto the burner plate, do not overfill. You may cover the burner  until it is not visible but do not cover the pilot hood, see image below.                    4.2 Operation  Turn on the power switch to the unit. After 3 seconds, the igniter will begin to glow red. The pilot burner  will then ignite and stay lit for 6 to 8 seconds until the main burner produces flames. Once the burner is  lit, the ignitor will turn off and the flame sensor will keep the flames going.  Note: Wind gusts may displace the flame away from the flame sensor causing a 7 second system to shut  down and re‐start the firing sequence. The system will try 3 times to light. If it still fails to ignite, it will  lock out (turn off completely) and will need to be reset by turning the power off and then on again.  Do not operate in rainy conditions as the flame will not operate optimally.  Always turn off your system when fire feature is not in use and never leave the unattended.  It is recommended to cover your fire feature if it will be out of use for a long period of time.          ...

  • Page 21: Section 5 Troubleshooting

    Section 5                 Troubleshooting  If you are experiencing trouble with your fire feature, contact your installation  professional to check the following  1. System does not ignite.  a. Check that there is power. Circuit breaker may be tripped or turned off.  b. Make sure transformer is delivering 12 Volts AC. If not, replace the 120 VAC to 12 VAC  transformer.   c. Make sure transformer wires are not cut or broken.  d. Check that gas is on at the supply and at the shut‐off valve.  e. Check that igniter turns red when switch is on. If not, igniter may be broken and in need  of replacement.  f. Igniter turns red but does not ignite the pilot burner: the orifice may be plugged and  needs cleaning or replacement.  2. Pilot flame ignites but main burner does not.   a. Control box will need to be serviced.  3. System turns on but shuts off after a few seconds  a. Ground connection may be faulty. Check ground connection to pilot burner.  4. Orifice is clean but still does not get gas.  a. Gas supply may be plugged with water or other debris and will need to be vacuumed out  to clear the supply pipe. ...

  • Page 22: Section 6 Warranty

    Section 6                   Warranty  Prism Hardscapes LLC offers a 2‐year limited warranty against manufacturer  defects. Prism Hardscapes will repair or replace product which has been  proven to be defective in workmanship and/or material. If unit is confirmed  defective and is not repairable by a qualified Prism Hardscapes representative,  the unit will be replaced FOB PRISM HARDSCAPES facility. The buyer must  provide proof of purchase along with date of delivery to the end user and  arrange shipping associated with the replacement of the unit. Prism  Hardscapes will not be responsible for any defects resulting from misuse, user  error, installation error, abuse, repair or alteration. The use of wood or fuels  other than those specified for use with this unit by Prism Hardscapes will void  warranty immediately. Under no circumstances will Prism Hardscapes be  liable for incidentals or consequential damage resulting from defective  products. This warranty is Prism Hardscapes’ sole warranty, all others  expressed or implied whether of merchantability, fitness of purpose or  otherwise, are therefore disclaimed by Prism Hardscapes. Prism Hardscapes is  not responsible for any injury or mishap related to misuse, abuse, or lack of  judgment in choosing fire display locations.   Trouble Shooting or Repair/Replacement Emails:   ‐ tech‐support@prismhardscapes.com  ‐ tee@prismhardscapes.com     To register your fire feature:  http://prismhardscapes.prismhardscapes.online/warranty‐registration/         ...
  • Page 23  ...
