Dimensione / Dimensions: 96x96x51mm
Generalità /
General
information:

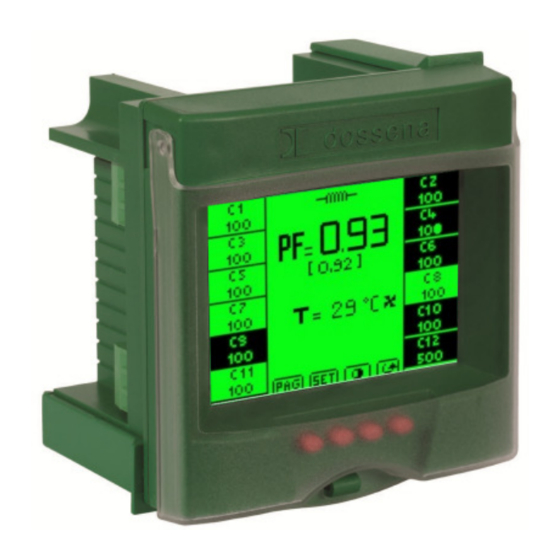

I regolatori del fattore di potenza Dossena della serie RFX sono in grado di misurare il cosφ, la tensione, la corrente, la potenza attiva, la potenza reattiva e la temperatura (se
presente sonda NTC opzionale). Inoltre il regolatore visualizza la tensione massima, il valore medio del cosφ, la sovracorrente e la massima corrente nei condensatori, le ore di
funzionamento e il numero di manovre per ciascuna batteria. La serie comprende 2 modelli: 7 o 12 gradini. In ogni modello, l'ultimo gradino può essere predisposto come
batteria di condensatori o come comando ventilatore in caso di superamento della soglia della temperatura impostata.
In tutti i modelli è presente un relè associato a più eventi di allarme.
La regolazione del fattore di potenza avviene in modo intelligente. In fase di set-up è possibile impostare manualmente il valore di ogni singola batteria o di avviare la procedura
di autosetting che ne ricaverà i valori; in funzione del valore della potenza reattiva misurata, lo strumento è in grado di capire quali batterie devono essere inserite per riportare il
cosφ sopra la soglia impostata dall'utente privilegiando le configurazioni ammissibili con il minor numero di manovre possibili.
The Dossena power factor controllers RFX series are able to measure the power factor, voltage, current, active power, reactive power and the temperature (if present NTC
optional). In addition, the controller displays the maximum voltage, the average value of the power factor, the current and the maximum current in the capacitors, the operating
hours and the number of operations for each battery. The versions are: 7 or 12 steps. In each model, the last step can be prepared as a capacitor or as fan control in case of
exceeding the set temperature.
In all models there is a relay associated with multiple alarm events.
The adjustment of the power factor occurs in an intelligent manner. During set-up you can manually set the value of each battery or start the Autosetting that it will obtain the
values; according to the value of reactive power measured, the instrument is able to understand which batteries must be connected to restore the power factor
threshold set by the user preferring the configurations allowed (eligible) with the fewest possible operations.
Precauzioni di sicurezza / Warning:
Tutte le operazioni di installazione e manutenzione devono essere eseguite da personale qualificato in assenza di tensione ed in totale regime di sicurezza elettrica nel rispetto
delle normative vigenti.
All installation and maintenance must be performed by qualified personnel. For any operation disconnect the line and the supply in compliance with total electrical safety
system.
Assorbimento
Absorption
Autoconsumo massimo circuito
amperometrico
Power supply max current input
Tensione di alimentazione
ausiliaria
Power supply
Ingresso circuito voltmetrico
Rated voltage input
Ingresso circuito amperometrico
Rated current input
Norme di riferimento
Reference standards
Peso
Weight
Uscita seriale
Serial output

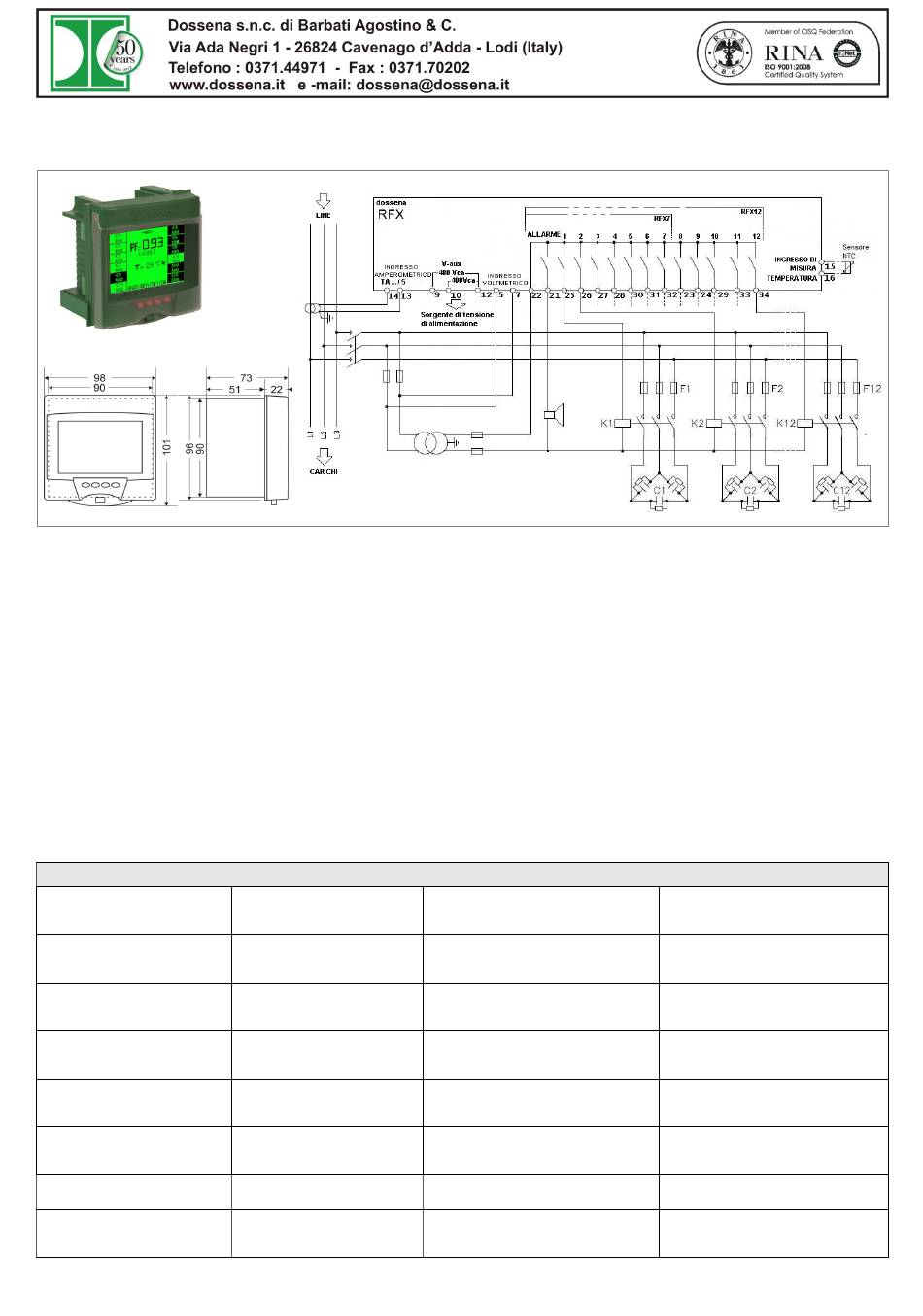

MANUALE REGOLATORE DEL FATTORE DI POTENZA
POWER FACTOR REGULATOR OPERATING MANUAL
RFX7
RFX12
CARATTERISTICHE TECNICHE / TECHNICAL CHARACTERISTICS
<5W
0,5 VA
400/480Vca ±10 %
400/480Vac ±10 %
Nominale 500Vca fase-fase
Nominale 500vAC phase-phase
Da
TA xxx/5A
From TA xxx/5A
CEI EN 61010-1
CEI EN 61000-6-2/-3/-4
2004/108/CE
550gr
Opzionale: RS485 Modbus standard RTU
Optional: RS485 Modbus standard RTU
Sovraccarico circuito amperometrico
Overload current input
Sovraccarico circuito voltmetrico
Overload voltage input
Numero di gradini / Relè d'allarme
Number of steps / alarm relay
Temperatura funzionamento/stoccaggio
Working /storage temperature
Isolamento
Insulation
Grado di protezione
Protection degree
Contatti uscita relè
contact outputs
Codici d'ordinazione
Ordering codes
(cosφ)
2 In permanente / 30 In per 1secondo
2In permanent / 30 In for 1 seconds
Massimo 690Vca
Max 690Vca
7 o 12 gradini / 1 relè allarme
7 or 12 steps / 1 alarm relays
-10 ÷ +55 ° C / -20 ÷ +80 ° C
3 KV 50Hz (per 1 minuto)
3 KV 50Hz (for 1 minutes)
IP20 sui morsetti / IP52 sul frontale
P20 terminals / IP52 on front
250Vca -
5A spunto - 500mA permanente
400Vca – 1,5A spunto – 200mA permanente
9RFX/7
9RFX/12
MU 1219 R
. 2.01 13/03/2015
EV
above the
Advertisement
Table of Contents
Summary of Contents for Dossena RFX7
- Page 1 I regolatori del fattore di potenza Dossena della serie RFX sono in grado di misurare il cosφ, la tensione, la corrente, la potenza attiva, la potenza reattiva e la temperatura (se presente sonda NTC opzionale). Inoltre il regolatore visualizza la tensione massima, il valore medio del cosφ, la sovracorrente e la massima corrente nei condensatori, le ore di funzionamento e il numero di manovre per ciascuna batteria.
- Page 2 Funzionamento / Working: Alla messa in servizio del regolatore RFX, il display visualizza il logo, il modello ed il numero della versione software. Esistono 2 modalità di funzionamento: AUTOMATICO in cui il display si presenta di colore verde e MANUALE in cui il display si presenta di colore bianco. Nel primo caso è lo strumento che decide quando e quali batterie inserire.
- Page 3 Impostazioni / Set-up: SET-UP (LCD colore azzurro) Funzione tasti SET-UP (LCD blue) Front Keyboards PAG = pulsante per passare alla pagina di set-up I parametri di set-up possono essere inseriti manualmente accedendo al menù di set-up tenendo premuto per 3 secondi il tasto di SET.
- Page 4 Allarmi / Alarms Sia in funzionamento AUTOMATICO che MANUALE vi sarà un area del set-up adibita alla descrizione di eventuali allarmi presenti. Di seguito un elenco degli allarmi possibili che il regolatore è in grado di segnalare: Both in AUTOMATIC/MANUAL modes, there is an area of set-up used for description of any alarms. Below is a list of possible alarms that the controller is able to report: NOME ALLARME MESSAGGIO LCD EVENTO ALLARME...
