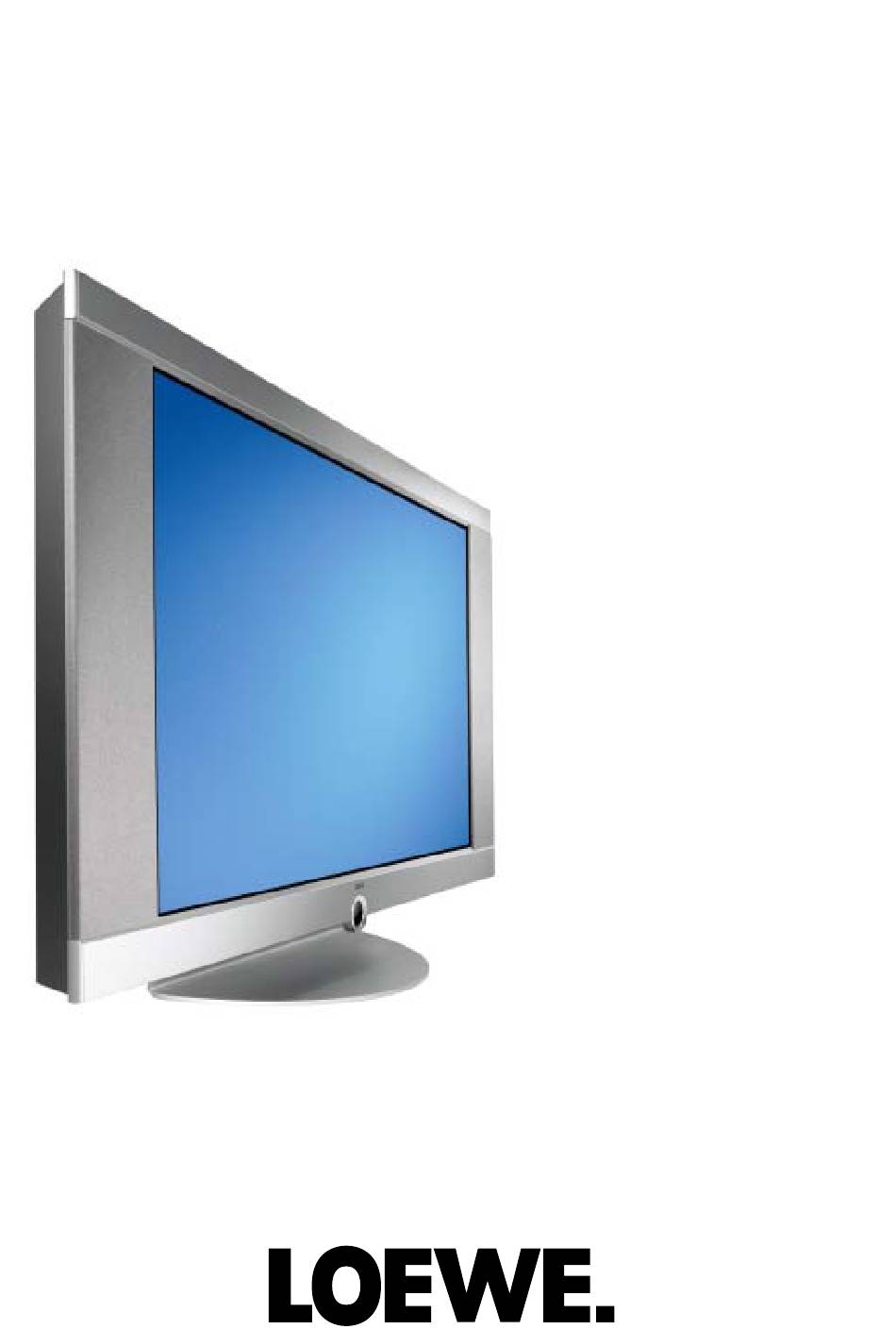

Service Manual
L 4200
230-90431.992
Concept L 42
Platinum
°
Art.-N
64403A60
Concept L 42
Anthracite
°
Art.-N
64403D60

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Concept L 42 and is the answer not in the manual?

Questions and answers

Related Manuals for Loewe Concept L 42

Summary of Contents for Loewe Concept L 42

  • Page 1 Service Manual L 4200 230-90431.992 Concept L 42 Platinum ° Art.-N 64403A60 Concept L 42 Anthracite ° Art.-N 64403D60...

  • Page 2: Table Of Contents

    Table Of Contents Introduction ......................... 3 Service-address ......................3 Technical Data ......................4 Service-Hints....................... 7 4.1 Transport ........................ 7 4.2 Cleaning ......................... 7 4.3 Test patterns ......................7 4.4 Ground straps ......................7 4.5 OSD-Duration ......................7 4.6 Reset ........................7 4.7 Factory defaults ......................

  • Page 3: Introduction

    VDE shall be valid as well as the respective national deviations! Keep to ESD regulations! Service-address Loewe-Service und Logistik LOEWE OPTA GmbH Service + Logistik Zentrale Kronach 96305 Kronach • Postfach 1554 96317 Kronach • Industriestraße 11...

  • Page 4: Technical Data

    Technical Data Technical Data CONCEPT L 42 Display: Model: PDP42V6#### Display Type: AC—PDP, V6 Screen size: 107 cm (42”) Active screen (h x b): 920,1 mm x 518,4 mm Aspect ratio: 16:9 Physical Resolution in Pixel: 852 x 480 Colors: 16,77 Mio.
  • Page 5 Technical Data Displayable resolutions in PC Mode (analog) 170 pre—defined Timings, e.g. 640 x 480 60Hz 720 x 400 70Hz 640 x 480 50Hz to 90Hz SVGA 800 x 600 50Hz to 90Hz 1024 x 768 50Hz to 90Hz Formats in PC Mode (analog) Format filling User Zoom (40% to 140%) Full screen...
  • Page 6 Technical Data Audio settings Equalizer: yes, 5 fader Treble, bass: not available Speaker Quantity: 2 per side Frequency range: 100Hz — 20kHz, —3dB Output: > 5W nominal output / speaker Impedancy: 4 Ohm /Spk, serial connection to 8 Ohm Dimensions and weight Dimensions with and w/o stand: 116,7 116,7...

  • Page 7: Service-Hints

    The displays may only be transported in upright position! For the transport you have to take care for a save See chapter 2. on page 3) pakking, for this the original packing, which is available at your LOEWE service ( suits best.

  • Page 8: Software-Update

    — actual software (the update software as well as the actual software release for your device is available as see chapter 2. on page 3 zip—file at your LOEWE service, — Null—Modem cabel (serial date cable (RS232) with 9 pin female connector on both sides, the wires must be...

  • Page 9: Flat-Display Connectors

    Service Hints 4.12 Flat—display connectors If there should be a repair or just a check on a LCD— or Plasma—panel, it will become necessary to disconnect some of the connectors. Sometimes this is quite complicated, disconnetion only with force will lead to total defect of the panel in the worst case.

  • Page 10: Wiring Diagram

    Wiring diagram 230 V~ 90432.918 Technical Manual...

  • Page 11: Av3 Signalprocessing

    AV3 Signalprocessing AV3 Signalprocessing AV3 wiring diagram Sound Ouput Speakers Out Display Port 48Bit 1x Cinch & 2x Scart Cinch SDRAM Flash ROM 2 MByte 2 MByte Audio Amplifier TDA 7263 Flash ROM 1 MByte Teletext Engine SDA 6000 Image Processor Main CPU PW 181 Sound Processor...

  • Page 12: Fault Finding

    AV3 Signalprocessing Connector Marking CN 15 CVBS/YUV Audio in CN 6 -A/-B/-C CN 21 1,5,7 5V Standby IRRCVR (Sensor) RDLED (red LED) GRLED (green LED) CN 11 30V Audio CN 13 5V Standby 2,4,6 STBY (start low voltage) DPMS (start high voltage) VRR (PD Pready) Digital Output CN 33...
  • Page 13 AV3 Signalprocessing — Due to the digital signal processing flat panels are more sensitive to noise levels than 50Hz interlace CRTs or 50Hz progressive CRTs (8Bit resolution, False Contouring, Dithering,Deinterlacing, limits of the used PDPs, ...) — If possible do not use FBAS signals, better is SCART—RGB or S—Video. Regular horizontal or vertical stripes in Video picture —...
  • Page 14 AV3 Signalprocessing C186 C170 C268 C180 R235 C185 C471 C360 R247 R148 C205 C348 C370 C102 C158 C221 C249 R379 R378 R270 R233 R263 R271 C527 R230 R149 R153 C295 C267 R440 C294 R258 C161 C117 R284 R287 RN61 C137 RN62 R297 R251...

  • Page 15: Startup Sequence

    Startup Sequenze Startup Sequence Description and Pinning Bolzen für Erdung, Zahnscheibe verwenden Earth over bolted assembly, use a toothed lock washer Netzteil Bestandteil des PDP Power Supply Unit (PSU) Part of PDP roter Sockel red socket 1 ACD 2 RLY ON 3 +5Vst_by 1,2,3 +5V 4 GND...

  • Page 16: Service Osd

    Service OSD Service OSD Beside the User—OSD there is an additional Service—OSD, in which settings and adjustments can be made whichwill change the performace of the display, alternatively will show information which are helpful for service. For this reason the access to this menu should only be familiar to suitablely educated persons. To enter the service menu, first the user menu has to be opened (button ”menu”...
  • Page 17 Service OSD 8.1.1 Version / System Info Sub menu Version / System Info shows the actual Sofware software version, the hardware version and the audio processor type (MSP). Sofware Hardware Ther are no adjustments possible. In all service cases, where consultation with the manufacturer Hardware should be necessary, for this information will be asked.
  • Page 18 Service OSD 8.1.5 Sub Volume Sub—menu Sub Volume sets the pre—adjustment CVBS -12- for the volume of all input sources, respectively Line -12- out Audio. Factory—made all levels are set to the same value, -12- in some cases the output levels of some peripheral devices on customer side might be different.

  • Page 19: Plasma Display

    Plasma Display Plasma Display Following you will find the description of the Plasma Display Type PDP 42V6####. Rear view including PCBs E/X Tube Type Labels Flex Cable Y-SUS Z-SUS Controller Signal Input (R, G, B, H/V Sync) X left X right If a repair exchange has to be carried out, special care has to be taken of the so called E/X Tube.
  • Page 20 Plasma Display (LVDS Input) Vs (180V~190V) RxD+ Memory RxD- Va (55V~65V) Controller RxC+ Input Va (+5V) RxC- Interface RxB+ Controller RxB- Driver RxA+ Timing RxA- Controller RxCLK+ Applied Voltage level is specified at Serial Interface the thime when full white pattern displayed on panel.
  • Page 21 Plasma Display 9.2.1 Life Expectancy The anticipated life—time is estimated about 60.000 hours of continuous operation. Average life—time is the time when the brightness level becomes half of its initial value. 9.2.2 Typical Faults Following examples are typical panel faults. It is assumed that whenever a row or column is missing comletely or partly, the problem is caused by a problem in the plasma electronics and not by external electronics.

  • Page 22: Power Supply Unit (Psu)

    Plasma Display Power Supply Unit (PSU) To discover any problems of the plasma panel, it is most simple to check the voltages on the PSU. Please consider that not all voltages are present in case of failure, as the PSU is dependent of a handshake voltage (see chapter 7.

  • Page 23: Lvds-Interface-Board

    LVDS-Interface-Board LVDS-Interface-Board The LVTTL signal, which is present at the output of the AV3 electronics, is generated into a LVDS signal, which is necessary for operating the plasma, on the LVDS—Interface—Board (LVDS= Low Voltage Differential Signal). The board is mounted fix to the AV3 via connector X2, the changed signal (LVTTL to LVDS) is routed from X1 directly to the logic board of the plasma.

  • Page 24: Exploded Drawing

    Exploded Drawing 11. Exploded Drawing Following you will find the exploded drawing of the device and, for clearness reasons separately, the exploded view of the front bezel. The mentioned numbers lead to the corresponding position in the spare parts list. Technical Manual...

  • Page 25: Spare Parts List

    DRUCKSACHEN OPERATING INSTRUCTIONS BAN -D-I CONCEPT L 42 ALS PDF FILE ....OIN -D-I CONCEPT L 42 ........233-32241 BAN -E-GB CONCEPT L 42 ALS PDF FILE ....OIN -E-GB CONCEPT L 42 ........233-32241.010 BAN -NL-F CONCEPT L 42 ALS PDF FILE ....
  • Page 26 Änderungen vorbehalten Subject to modification Modification réserves Con riserva di modifiche Reservado el derecho a introducir modificaciones Wijzigingen voorbehouden...
  • Page 27 Serviceanleitung L 4200 230-90430.996 Concept L 42 Platin Art.-Nr. 64403A60 Concept L 42 Anthrazit Art.-Nr. 64403D60...
  • Page 28 Inhaltsverzeichnis Einleitung ........................3 Serviceadresse ......................3 Technische Daten ...................... 4 Service-Hinweise ......................7 4.1 Transport ........................ 7 4.2 Reinigung ....................... 7 4.3 Testbilder ........................ 7 4.4 Massebänder ......................7 4.5 OSD-Einblenddauer ....................7 4.6 Reset ........................7 4.7 Werkseinstellungen ....................7 4.8 General Reset ......................

  • Page 29: Einleitung

    Im Gerät finden sich gefährliche Spannungen. Es gelten die Vorschriften und Sicherheitshinweise gemäß VDE, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften! ESD-Vorschriften beachten! Serviceadresse Loewe-Service und Logistik LOEWE OPTA GmbH Service + Logistik Zentrale Kronach 96305 Kronach • Postfach 1554 96317 Kronach • Industriestraße 11...

  • Page 30: Technische Daten

    Technische Daten Technische Daten CONCEPT L 42 Display: Modell: PDP42V6#### Display Typ: AC—PDP, V6 Diagonale: 107 cm (42”) Aktiver Bildschirmbereich (h x b): 920,1 mm x 518,4 mm Seitenverhältnis: 16:9 Physikalische Auflösung in Pixel: 852 x 480 Anzahl darstellbarer Farben: 16,77 Mio.
  • Page 31 Technische Daten Darstellbare Auflösung im PC Modus (analog) 170 vorprogrammierte Timings, z.B. 640 x 480 60Hz 720 x 400 70Hz 640 x 480 50Hz bis 90Hz SVGA 800 x 600 50Hz bis 90Hz 1024 x 768 50Hz bis 90Hz Formatdarstellung im PC Modus (analog) Formatfüllend Benutzer Zoom (40% bis 140%) Vollbild...
  • Page 32 Technische Daten Audio Einstellmöglichkeiten Equalizer: ja, 5 Regler Höhen, Tiefen: nicht vorhanden Lautsprecher Anzahl: 2 pro Seite Frequenzgang: 100Hz — 20kHz, —3dB Leistung: > 5W Nennleistung / Lautsprecher Impedanz: 4 Ohm /Lsp, Serienschaltung auf 8 Ohm Geräteabmessungen und Gewicht Abmessungen mit und ohne Fuß: 116,7 116,7 62,8...

  • Page 33: Service-Hinweise

    Transport Die Displays dürfen nur senkrecht transportiert werden! Für den Transport ist auf eine sichere Verpackung zu achten, hierfür eignet sich am besten die Originalverpackung, die Sie bei Ihrer zuständigen LOEWE— (siehe Kapitel 2. auf Seite 3). Servicestelle bestellen können Reinigung Die Oberflächenreinigung erfolgt am besten mit einem feuchten, fusselfreien Tuch.

  • Page 34: Software-Update

    — aktuelle Software (sowohl das Update Programm als auch die aktuelle Software für Ihr Gerät erhalten Sie (siehe Kapitel 2. auf 4 als zip—file bei Ihrer LOEWE—Servicestelle, — Null—Modem Kabel (serielles Datenkabel (RS232) mit beidseitigem 9 poligen weiblichen Steckverbinder. Das Kabel muss gekreuzt verdrahtet sein).

  • Page 35: Flachbildschirmstecker

    Service Hinweise 4.12 Flachbildschirmstecker Sollte auf einem TFT—LCD—Panel oder Plasma—Panel eine Überprüfung oder Reparatur notwendig sein, ist es unumgänglich, den einen oder anderen Steckverbinder zu lösen. Teilweise gestaltet sich dies jedoch etwas kompliziert, ein Lösen mit Gewalt kann im schlimmsten Fall einen Totalschaden des Panels verursachen. Nachfolgend die gängigsten Steckverbindungen und wie sie zu lösen sind: nach oben anheben vor dem Abziehen durch Pressen entriegeln...

  • Page 36: Verdrahtungsplan

    Verdrahtungsplan 230 V~ 90432.918 Technisches Handbuch...

  • Page 37: Av3 Signalprocessing

    AV3 Signalprocessing AV3 Signalprocessing AV3 Blockschaltbild Sound Ouput Speakers Out Display Port 48Bit 1x Cinch & 2x Scart Cinch SDRAM Flash ROM 2 MByte 2 MByte Audio Amplifier TDA 7263 Flash ROM 1 MByte Teletext Engine SDA 6000 Image Processor Main CPU PW 181 Sound Processor...

  • Page 38: Fehlersuche

    AV3 Signalprocessing Stecker Bezeichnung CN 15 CVBS/YUV Audio in CN 6 -A/-B/-C CN 21 1,5,7 5V Standby IRRCVR (Sensor) RDLED (rote LED) GRLED (grüne LED) CN 11 30V Audio CN 13 5V Standby 2,4,6 STBY (start low voltage) DPMS (start high voltage) VRR (PD Pready) Digital Output CN 33...
  • Page 39 AV3 Signalprocessing — Rauschpegel wird bei PDPs aufgrund der digitalen Signalverarbeitung deutlich stärker wahrgenommen als bei 50Hz interlace CRTs oder 50Hz progressive CRTs (8Bit Auflösung, False Contouring, Dithering, Gamma— Korrektur, Deinterlacing, Limitierung des verwendeten PDPs, ...) — Nach Möglichkeit die Verwendung von FBAS Signalen vermeiden, besser SCART—RGB oder S—Video verwenden Regelmäßige horizontale oder diagonale Streifen im Videobild —...
  • Page 40 AV3 Signalprocessing C186 C170 C268 C180 R235 C185 C471 C360 R247 R148 C205 C348 C370 C102 C158 C221 C249 R379 R378 R270 R233 R263 R271 C527 R230 R149 R153 C295 C267 R440 C294 R258 C161 C117 R284 R287 RN62 RN61 C137 R297 R251...

  • Page 41: Startsequenz

    Startsequenz Startsequenz Beschreibung und Pinbelegung Bolzen für Erdung, Zahnscheibe verwenden Earth over bolted assembly, use a toothed lock washer Netzteil Bestandteil des PDP Power Supply Unit (PSU) Part of PDP roter Sockel red socket 1 ACD 2 RLY ON 3 +5Vst_by 1,2,3 +5V 4 GND 4,5,6 GND...

  • Page 42: Service Osd

    Service OSD Service OSD Neben dem User—OSD gibt es zusätzlich noch ein Service—OSD, in dem Einstellungen vorgenommen werden können, die die Performance des Displays ver ndern bzw. für den Service hilfreiche Informationen anzeigen. Aus diesem Grunde sollte der Zugang zu diesem Menü nur entsprechend ausgebildetem Personal bekannt sein.
  • Page 43 Service OSD 8.1.1 Version / System Info Im Untermenü Version / System Info wird der aktuelle Sofware Software—Stand, der Hardwarestand und Typ des Soundprozessors (MSP) angezeigt. Hardware Einstellungen können hier nicht vorgenommen werden. Für Fälle. in denen eine Rückfrage zum Hersteller notwendig sein sollte, werden diese Daten auf jeden Fall verlangt.
  • Page 44 Service OSD 8.1.5 Sub Lautstärke Im Untermenü Sub Lautstärke wird die Voreinstellung CVBS -12- der Lautstärken beim Einschalten für die einzelnen -12- Eingangsquellen bzw. Line out Audio—Ausgänge festgelegt. -12- Werksseitig sind die Pegel alle auf den selben Wert eingestellt, vereinzelt können sich die Ausgangs- SCART1 -12- pegel von externen Geräten beim Kunden unter-...

  • Page 45: Plasma Display

    Plasma Display Plasma Display Nachfolgend finden Sie die Beschreibung des Plasma Displays Typ PDP 42V6####. Rückansicht mit Leiterplatten E/X Tube Type Labels Flex Cable Y-SUS Z-SUS Controller Signal Input (R, G, B, H/V Sync) X left X right Bei einem eventuellen Reparaturaustausch des Panels ist besonders auf die sog. E/X Tube zu achten. Über diese versiegelte Glasröhre wird das Display zuerst entlüftet, anschliessend mit Edelgas befüllt.
  • Page 46 Plasma Display (LVDS Input) Vs (180V~190V) RxD+ Memory RxD- Va (55V~65V) Controller RxC+ Input Va (+5V) RxC- Interface RxB+ Controller RxB- Driver RxA+ Timing RxA- Controller RxCLK+ Die angegebenen Spannungen liegen Serial Interface an, wenn ein kom- plettes Weissbild dargestellt wird. Color Plasma Display Panel 852 x 480 pixels...
  • Page 47 Plasma Display 9.2.1 Lebenszeit Die Lebenszeit des Panels definiert sich über die Helligkeit, d.h. sobald die Helligkeit 50% des Anfangswertes erreicht hat, ist das theoretische Ende der Lebenszeit erreicht. Der Hersteller gibt für dieses Panel eine durchschnittliche Lebenszeit von 60.000 Stunden an. 9.2.2 Typische Fehler Die nachfolgend aufgeführten Beispiele sind typische Panelfehler.

  • Page 48: Netzteil

    Plasma Display Netzteil Um eventuelle Fehler des Plasmas festzustellen, ist es am einfachsten, die Spannungen auf dem Netzteil zu überprüfen. Zu beachten ist dabei allerdings, dass im Fehlerfall nicht alle Spannungen vorhanden sind, da (siehe hierzu Kapitel 7. auf Seite 15) das Netzteil auf eine Rückmeldung des Panels angewiesen ist .

  • Page 49: Lvds-Interface-Board

    LVDS-Interface-Board LVDS-Interface-Board Das am Ausgang der AV3 anliegende LVTTL—Signal wird auf dem LVDS—Interface—Board in das zum Betrieb des Plasmas notwendige LVDS—Signal umgewandelt (LVDS= Low Voltage Differential Signal). Das Board ist über den Stecker X2 fest mit der AV3—Elektronik verbunden, das umgewandelte Signal (LVTTL nach LVDS) geht von X1 direkt auf das Logic—Board des Plasmadisplays.

  • Page 50: Explosionszeichnung

    Explosionszeichnung 11. Explosionszeichnung Nachfolgend finden Sie die Explosionszeichnungen des Ger tes und, aus Übersichtlichkeitsgründen separat aufgeführt, die Explosionszeichnung des Frontrahmens. Die aufgeführten Nummern verweisen auf die jeweilige Position in der Ersatzteilliste. Technisches Handbuch...

  • Page 51: Ersatzteilliste

    DRUCKSACHEN OPERATING INSTRUCTIONS BAN -D-I CONCEPT L 42 ALS PDF FILE ....OIN -D-I CONCEPT L 42 ........233-32241 BAN -E-GB CONCEPT L 42 ALS PDF FILE ....OIN -E-GB CONCEPT L 42 ........233-32241.010 BAN -NL-F CONCEPT L 42 ALS PDF FILE ....
  • Page 52 Änderungen vorbehalten Subject to modification Modification réserves Con riserva di modifiche Reservado el derecho a introducir modificaciones Wijzigingen voorbehouden...
  • Page 53 Einbauanweisung für Concept L42 Tuner 009 89525 060 Installation instructions for Concept L42 Tuner 009 89525 060 240 - 32496 000 04 - 2005...
  • Page 54 Inhalt Indice Index Inhoud Sommaire Indice Deutsch English Concept L42 9 - 11 Änderungen vorbehalten Subject to modifi cation...
  • Page 55 Sicherheit Diese Einbauanweisung soll dem Techniker die Montage erleichtern. Die Einbauanweisung (kurz EBA genannt) ist nicht für den Endkunden bestimmt. Achtung Das Warndreieck kennzeichnet Hinweise zum Schutz von Personen, Geräten und Umwelt. Warnhinweise stehen eingerückt und tragen eine fettgedruckte Überschrift. Beachten Sie diese Hinweise.
  • Page 56 2. TV-Gerät öffnen Ziehen Sie den Netzstecker. Entfernen Sie die Anschlussleitungen vom TV-Gerät. Legen Sie das TV-Gerät fl ach auf ein Vlies oder eine Decke um Beschädigungen am Gehäuse zu vermeiden. Lösen und entfernen Sie die auf der nachfolgenden Abb. 2 mit Pfeilen markierten Schrauben (50 Schrauben). Zu lösende Rückwand und Standfußschrauben für TV-Gerät Concept L42 Abb.
  • Page 57 3. Einbau des Modules Mos-Bauteile Vermeiden Sie Schäden durch elektrostatische Aufl adung. Beachten Sie die Regeln im Umgang mit MOS-Bauteilen. Hinweis Entsprechende Abbildungen zum Einbau des Tuners fi nden Sie in dieser Anleitung auf den Seiten 9 bis 11. Das TV-Gerät erst wieder senkrecht stellen, wenn Rückwand und Fuß am TV-Gerät montiert. Vorgehensweise Um beim Einbau des Tunermodules die Arbeit zu erleichtern haben Sie den Standfuß...
  • Page 58 Safety These instructions are intended to make assembly easier for the engineer. These installation instructions are not intended for the end customer. Attention The warning triangle indicates instructions for the protection of persons, equipment, and the environment. Warnings are indented and have a bold heading. Follow these instructions.
  • Page 59 2. Opening the TV set Pull out the mains plug. Remove the connecting cables from the TV set. Place the TV set fl at on a piece of felt or a blanket to avoid damaging the housing. Loosen and remove the screws (50 screws) marked by the arrows in fi g. 2 below. Removable rear panel and stand base screws for the Concept L42 TV set Fig.
  • Page 60 3. Installation of the module MOS components Avoid damage from electrostatic charging. Observe the rules for handling MOS components. Note The appropriate fi gures for installation of the tuner can be found in these instructions on pages 9 to 11. Do not stand the TV set upright again until the rear panel and stand base have been mounted on the TV.
  • Page 61 Abb. 3 / Fig. 3 a1 a2 a3 a5 a6 a7 Abb. 4 / Fig. 4...
  • Page 62 Abb. 5 / Fig. 5 Abb. 6 / Fig. 6...
  • Page 63 Abb. 7 / Fig. 7...
  • Page 64 Loewe Opta GmbH Postfach 1554 Industriestraße 1 D-96317 Kronach Telefon (09261) 99-0 Telefax (09261) 95411 Hotline-Telefon (0180)5221801 e-mail: loewe@loewe.de http: //www.loewe.de 04 - 2005...
