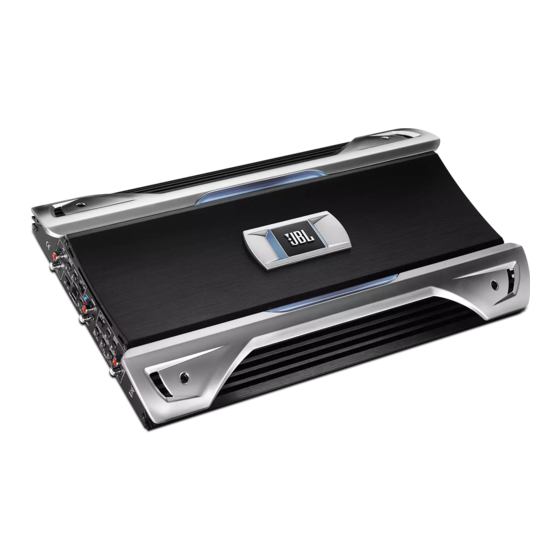

Car audio power amplifier
Hide thumbs Also See for GRAND TOURING GTO 5355:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 5

Quick Links

РУССКИЙ

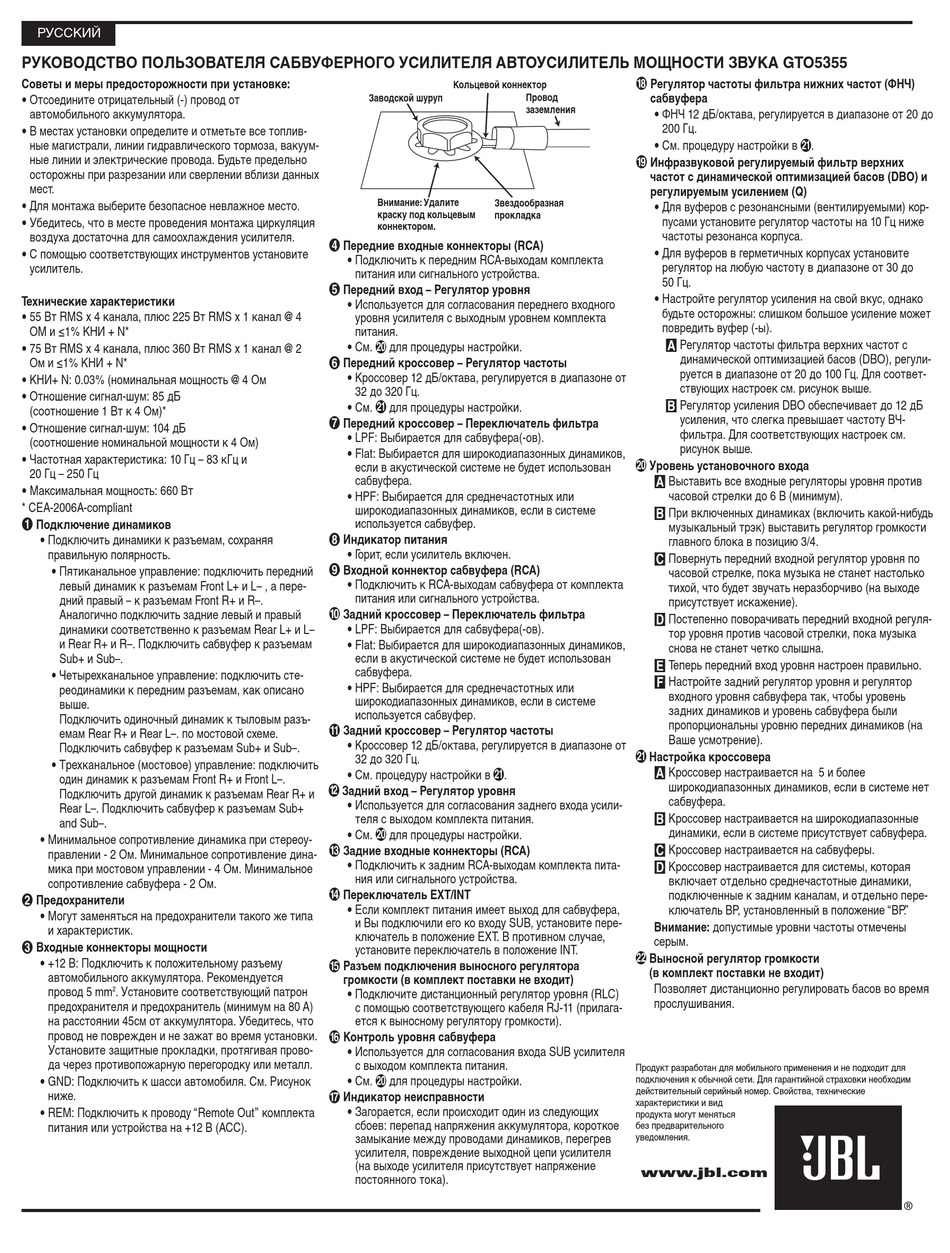

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ САБВУФЕРНОГО УСИЛИТЕЛЯ АВТОУСИЛИТЕЛЬ МОЩНОСТИ ЗВУКА GTO5355
Советы и меры предосторожности при установке:
• Отсоедините отрицательный (-) провод от
автомобильного аккумулятора.
• В местах установки определите и отметьте все топлив-
ные магистрали, линии гидравлического тормоза, вакуум-
ные линии и электрические провода. Будьте предельно
осторожны при разрезании или сверлении вблизи данных
мест.
• Для монтажа выберите безопасное невлажное место.
• Убедитесь, что в месте проведения монтажа циркуляция
воздуха достаточна для самоохлаждения усилителя.
• С помощью соответствующих инструментов установите
усилитель.
Технические характеристики
• 55 Вт RMS x 4 канала, плюс 225 Вт RMS x 1 канал @ 4
ОМ и ≤1% КНИ + N*
• 75 Вт RMS x 4 канала, плюс 360 Вт RMS x 1 канал @ 2
Ом и ≤1% КНИ + N*
• КНИ+ N: 0.03% (номинальная мощность @ 4 Ом
• Отношение сигнал-шум: 85 дБ
(соотношение 1 Вт к 4 Ом)*
• Отношение сигнал-шум: 104 дБ
(соотношение номинальной мощности к 4 Ом)
• Частотная характеристика: 10 Гц – 83 кГц и
20 Гц – 250 Гц
• Максимальная мощность: 660 Вт
* CEA-2006A-compliant
Подключение динамиков
• Подключить динамики к разъемам, сохраняя
правильную полярность.
• Пятиканальное управление: подключить передний
левый динамик к разъемам Front L+ и L– , а пере-
дний правый – к разъемам Front R+ и R–.
Аналогично подключить задние левый и правый
динамики соответственно к разъемам Rear L+ и L–
и Rear R+ и R–. Подключить сабвуфер к разъемам
Sub+ и Sub–.
• Четырехканальное управление: подключить сте-
реодинамики к передним разъемам, как описано
выше.
Подключить одиночный динамик к тыловым разъ-
емам Rear R+ и Rear L–. по мостовой схеме.
Подключить сабвуфер к разъемам Sub+ и Sub–.
• Трехканальное (мостовое) управление: подключить
один динамик к разъемам Front R+ и Front L–.
Подключить другой динамик к разъемам Rear R+ и
Rear L–. Подключить сабвуфер к разъемам Sub+
and Sub–.
• Минимальное сопротивление динамика при стереоу-
правлении - 2 Ом. Минимальное сопротивление дина-
мика при мостовом управлении - 4 Ом. Минимальное
сопротивление сабвуфера - 2 Ом.
Предохранители
• Могут заменяться на предохранители такого же типа
и характеристик.
Входные коннекторы мощности
• +12 В: Подключить к положительному разъему
автомобильного аккумулятора. Рекомендуется
провод 5 mm
2
. Установите соответствующий патрон
предохранителя и предохранитель (минимум на 80 А)
на расстоянии 45см от аккумулятора. Убедитесь, что
провод не поврежден и не зажат во время установки.
Установите защитные прокладки, протягивая прово-
да через противопожарную перегородку или металл.
• GND: Подключить к шасси автомобиля. См. Рисунок
ниже.
• REM: Подключить к проводу "Remote Out" комплекта
питания или устройства на +12 В (ACC).
Кольцевой коннектор
Заводской шуруп
Внимание: Удалите
Звездообразная
краску под кольцевым
прокладка
коннектором.
Передние входные коннекторы (RCA)
• Подключить к передним RCA-выходам комплекта
питания или сигнального устройства.
Передний вход – Регулятор уровня
• Используется для согласования переднего входного
уровня усилителя с выходным уровнем комплекта
питания.
• См.
для процедуры настройки.
Передний кроссовер – Регулятор частоты
• Кроссовер 12 дБ/октава, регулируется в диапазоне от
32 до 320 Гц.
• См.
для процедуры настройки.
Передний кроссовер – Переключатель фильтра
• LPF: Выбирается для сабвуфера(-ов).
• Flat: Выбирается для широкодиапазонных динамиков,
если в акустической системе не будет использован
сабвуфера.
• HPF: Выбирается для среднечастотных или
широкодиапазонных динамиков, если в системе
используется сабвуфер.
Индикатор питания
• Г орит, если усилитель включен.
Входной коннектор сабвуфера (RCA)
• Подключить к RCA-выходам сабвуфера от комплекта
питания или сигнального устройства.
Задний кроссовер – Переключатель фильтра
• LPF: Выбирается для сабвуфера(-ов).
• Flat: Выбирается для широкодиапазонных динамиков,
если в акустической системе не будет использован
сабвуфера.
• HPF: Выбирается для среднечастотных или
широкодиапазонных динамиков, если в системе
используется сабвуфер.
Задний кроссовер – Регулятор частоты
• Кроссовер 12 дБ/октава, регулируется в диапазоне от
32 до 320 Гц.
• См. процедуру настройки в .
Задний вход – Регулятор уровня
• Используется для согласования заднего входа усили-
теля с выходом комплекта питания.
• См.
для процедуры настройки.
Задние входные коннекторы (RCA)
• Подключить к задним RCA-выходам комплекта пита-
ния или сигнального устройства.
Переключатель EXT/INT
• Если комплект питания имеет выход для сабвуфера,
и Вы подключили его ко входу SUB, установите пере-
ключатель в положение EXT. В противном случае,
установите переключатель в положение INT.
Разъем подключения выносного регулятора
громкости (в комплект поставки не входит)
• Подключите дистанционный регулятор уровня (RLC)
с помощью соответствующего кабеля RJ-11 (прилага-
ется к выносному регулятору громкости).
Контроль уровня сабвуфера
• Используется для согласования входа SUB усилителя
с выходом комплекта питания.
• См.
для процедуры настройки.
Индикатор неисправности
• Загорается, если происходит один из следующих
сбоев: перепад напряжения аккумулятора, короткое
замыкание между проводами динамиков, перегрев
усилителя, повреждение выходной цепи усилителя
(на выходе усилителя присутствует напряжение
постоянного тока).
Регулятор частоты фильтра нижних частот (ФНЧ)
сабвуфера
Провод
заземления
• ФНЧ 12 дБ/октава, регулируется в диапазоне от 20 до
200 Гц.
• См. процедуру настройки в .
Инфразвуковой регулируемый фильтр верхних
частот с динамической оптимизацией басов (DBO) и
регулируемым усилением (Q)
• Для вуферов с резонансными (вентилируемыми) кор-
пусами установите регулятор частоты на 10 Гц ниже
частоты резонанса корпуса.
• Для вуферов в герметичных корпусах установите
регулятор на любую частоту в диапазоне от 30 до
50 Гц.
• Настройте регулятор усиления на свой вкус, однако
будьте осторожны: слишком большое усиление может
повредить вуфер (-ы).
A Регулятор частоты фильтра верхних частот с
динамической оптимизацией басов (DBO), регули-
руется в диапазоне от 20 до 100 Гц. Для соответ-
ствующих настроек см. рисунок выше.
B Регулятор усиления DBO обеспечивает до 12 дБ
усиления, что слегка превышает частоту ВЧ-
фильтра. Для соответствующих настроек см.
рисунок выше.
Уровень установочного входа
A Выставить все входные регуляторы уровня против
часовой стрелки до 6 В (минимум).
B При включенных динамиках (включить какой-нибудь
музыкальный трэк) выставить регулятор громкости
главного блока в позицию 3/4.
C Повернуть передний входной регулятор уровня по
часовой стрелке, пока музыка не станет настолько
тихой, что будет звучать неразборчиво (на выходе
присутствует искажение).
D Постепенно поворачивать передний входной регуля-
тор уровня против часовой стрелки, пока музыка
снова не станет четко слышна.
E Теперь передний вход уровня настроен правильно.
F Настройте задний регулятор уровня и регулятор
входного уровня сабвуфера так, чтобы уровень
задних динамиков и уровень сабвуфера были
пропорциональны уровню передних динамиков (на
Ваше усмотрение).
Настройка кроссовера
A Кроссовер настраивается на 5 и более
широкодиапазонных динамиков, если в системе нет
сабвуфера.
B Кроссовер настраивается на широкодиапазонные
динамики, если в системе присутствует сабвуфера.
C Кроссовер настраивается на сабвуферы.
D Кроссовер настраивается для системы, которая
включает отдельно среднечастотные динамики,
подключенные к задним каналам, и отдельно пере-
ключатель ВР, установленный в положение "BP. "
Внимание: допустимые уровни частоты отмечены
серым.
Выносной регулятор громкости
(в комплект поставки не входит)
Позволяет дистанционно регулировать басов во время
прослушивания.
Продукт разработан для мобильного применения и не подходит для
подключения к обычной сети. Для гарантийной страховки необходим
действительный серийный номер. Свойства, технические
характеристики и вид
продукта могут меняться
без предварительного
уведомления.
www.jbl.com
