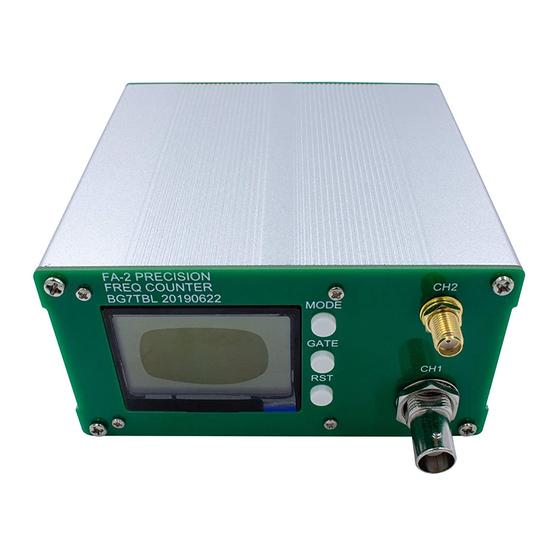

- Page 1 FA-2 频率计 FA-2 frequency counter 使 用 说 明 书 USER MANUAL 2019@BG7TBL 版权所有。保留所有权，中国印刷 Copyright @2019 BG7TBL.All rights reserved. Print in CHINA...
- Page 2 该用户手册描述如何安装和使用 FA-2 频率计。 This manual describes how to install and used FA-2 frequency counter. 如需帮助，请联系： For assistance ,contact： 梧桐电子 WUTONG electronic 中国广东深圳龙华 longhua Shenzhen Guangdong CHINA 网 址：http://bg7tbl.taobao.com website: http://bg7tbl.taobao.com 电 话/微信：134 2795 9750 TEL/VX: 0086-134 2795 9750 Q: 1630 2767 Email: BG7TBL@GMAIL.COM/BG7TBL@QQ.COM/BG7TBL@126.COM...
-
Page 3: Table Of Contents
目录 一，特点 key Feature........................ 4 二，概述 overview........................5 三，技术参数，specification....................6 四，设备安装,使用，install used....................9 4.1 设备后面板，rear panel....................9 4.2,设备前面板 front panel....................10 4.3,LCD 显示数据，LCD display data................10 4.4 和电脑连线, Connect PC................... 14 4.5,USB 口配置指令，config command.................14 4.6 使用注意事项，use notes..................16 五，电路方框图，Block diagram................... 16 六，常见问题问答 FAQ......................17... -
Page 4: 一，特点 Key Feature
一，特点 key Feature 1， 高速、高精度，达到 11 位有效数字/秒@10MHz High speed,high precision,up to 11 avalid digit/second@10MHz 2， 通道 2 测量频率高达 6GHz CH2 input up to 6GHz 3， 内置高精度恒温晶振，也可外接 High precison OCXO inside,can connect extern 10M frequency 4， 带数据统计功能，同时显示平均，最大，最小，峰值 With data statis ,display average,max,min,p-p frequency. 5，... -
Page 5: 二，概述 Overview
率数据，方便长期监控外部频率变化。通道 2 更是能测高达 6GHz 的频率。内置 OCXO，也可以外接 10M 基准。 FA-2 frequency counter is high precision,high speed ,with statis function,auto statis input frequency, It is convenient for long-term monitoring of external frequency changes. Channel 2 can measure frequencies up to 6 GHz. Built-in OCXO,... -
Page 6: 三，技术参数，Specification
三，技术参数，specification 型号：FA-2 type:FA-2 CH1 频率范围：1Hz-200MHz, CH1 frequency range：1Hz-200MHz CH1 输入阻抗：50 欧/1 兆欧 CH1 input impedance:50 OHM/1M OHM CH1 输入参考灵敏度：50 欧，25mVRMS-2VRMS 1 兆欧，25mVRMS-10VRMS CH1 input sensitive：50 OHM:25mVrms-2Vrms 1MR:25mVrms-2Vrms CH1 频率精度：0.1 秒闸门：0.001Hz@10M 1 秒闸门:0.0001Hz@10M 10 秒闸门:0.00001Hz@10M CH1 frequency accuary：0.1s：0.001Hz@10M 1s:0.0001Hz@10M 10s:0.00001Hz@10M CH1 测量速度：12 位/秒@100M-200M 11 位/秒@10M-99.999999M,... - Page 7 CH1 plug type:BNC CH2 频率范围：30MHz-6GHz CH2 frequency range:30MHz-6GHz CH2 输入阻抗：50 欧 CH2 input impedance:50 OHM CH2 频率精度：0.1 秒闸门：1Hz@1GHz 1 秒闸门:0.01Hz@1GHz 10 秒闸门:0.001Hz@1GHz CH2 frequency accuary：0.1s：1Hz@1GHz 1s:0.01Hz@1GHz 10s:0.001Hz@1GHz CH2 输入功率：-20dBm- +13dBm@0.5-5G, CH2 input power range:-20dBm- +13dBm@0.5-5G, CH2 接口类型：SMA CH1 plug type:SMA 闸门时间：0.1 秒/1 秒/10 秒...
- Page 8 run mode:CH1 frequency CH1 statis CH2 frequency CH2 statis 前面板功能：MODE:运行模式转换 GATE:闸门时间选择， RST：重新启动测量 CH1:通道 1 输入 CH2:通道 2 输入 front panel:MODE,change mode GATE:change gate time. RST:restart test CH1:channel 1 input CH2:channel 2 input 后面板功能：10M REF INPUT:外部 10M 基准输入 10M REF OUTPU:10M 基准输出 USB:USB 口...
-
Page 9: 四，设备安装,使用，Install Used
四，设备安装,使用，install used 4.1 设备后面板，rear panel 设备面板，rear panel 1,10M 基准输入和输出， 10MHz frequency standard input and output 2,USB 口，内部使用 FT232rl 芯片，USB 驱动可以从 FTDI 网站获取 USB port,inside is ft232rl chip,usb driver can downlaod from ftdi web site 3,内部 OCXO 频率调节 Inside OCXO frequency adjust 4,电源开关... -
Page 10: 设备前面板 Front Panel
4.2,设备前面板 front panel 前面板，front panel 1,12864 LCD 2,模式按键，转换运行模式 MODE key，turn run mode 3,闸门按键,更改闸门时间 GATE key,change gate time 4,重新启动测量按键,RST+GATE,打开或者关闭 CH1 低通滤波器，RST+MODE,CH1 选 50R/1MR 阻抗 RST key,restart test,RST+GATE,open/closed ch1 lpf,RST+MODE,CH1 select 50R/1MR 5,通道 2 输入 Channel 2 input 6,通道 1 输入 Channel 1 input 4.3,LCD 显示数据，LCD display data 通道... - Page 11 1,通道 1 输入功率 CH1 input power 2,频率显示区 Frequency display area 3,测量单位 Units 4,闸门时间，0.1 秒，1 秒，10 秒 Gate time，0.1S,1S,10S 5,内部还是外部基准 Inside/outside frequency standard 6,CH1 输入阻抗，1MR/50R CH1 input impedance,1MR/50R 7,闸门状态，显示*表示闸门打开，否则闸门关闭 Gate state,display * means gate is open,else gate closed...
- Page 12 8,显示 P 表示高精度测量模式， Display P means high precison mode 9,150K 低通滤波器 150KHz LPF 通道 1 统计模式,channel statis mode 1，统计点数，1-4000000000，statis points. 2，当前频率，now test frequency 3，平均值,average value 4，最大值,max value 5，最小值,min value 6，峰峰值,peak-peak value 7，输入阻抗，50R 或者 1MR,input impendence,50OHM OR 1MOHM 8，基准采用内部还是外部,std is inside or extern 9，闸门时间...
- Page 13 1，当前频率,now frequency 2，基准选择,std select 3，闸门时间,gate times *P 可以参考通道 1 频率测量模式 *P reference for CH1 FREQ mode 通道 2 统计模式,channel 2 statis mode...
-
Page 14: 和电脑连线, Connect Pc
参考通道 1 统计模式,reference channel 1 statis mode 和电脑连线, Connect PC USB 打印口直连电脑,芯片是 FT232RL,可以在网上搜索驱动 Usb print port connect to PC，usb chip is ft232rl,can search in web. 4.5,USB 口配置指令，config command 默认波特率 9600BPS,采用 ASCII 通信， Default bauard is 9600bps，used ascii code $R*按下复位按键,操作成功，返回 KEY RST ROK<CR><LF> $R*press RST key,return KEY RST ROK<CR><LF>... - Page 15 $E2020* power up select CH1 frequency mode $E2121* 开机选择 CH1 统计模式, $E2121*power up select CH1 frequency statis mode $E2222* 开机选择 CH2 频率模式， $E2222* power up select CH2 frequency mode $E2323* 开机选择 CH2 统计模式 $E2323*power up select CH2 frequency statis mode $E3030* CH1 选择...
-
Page 16: 使用注意事项，Use Notes
4.6 使用注意事项，use notes 远离高温，远离干扰，供电不能过高或者过低。 Away from high temperate,away from jam,power input must be less than DC12.5V 五，电路方框图，Block diagram... -
Page 17: 六，常见问题问答 Faq
六，常见问题问答 FAQ 问：如何判断机器是好的 Q : how can I know the machine is good. 答：将后面 10M 输出，接到 CH1，频率应该显示在 10M，表示机器良好 A : connect front panel 10M to rear panel CH1,LCD will display 10M means counter is good. 问：测量低频频率跳动，测量不准确，怎么办 Q:test low frequecny ,freqnency is not accuary,how to do 答：打开低通滤波器...
