DE
Betriebsanleitung
2in1 Universalhalterung mit kabelloser Ladefunktion
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch
lesen.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
• Betriebsanleitung aufbewahren.
• Technische Daten aller zu verwendenden Geräte vergleichen
um die Kompatibilität sicher zu stellen.
• Nicht für Kinder geeignet
• Gehäuse nicht öffnen.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Stö-
rungen und anderen nicht durch die Begleitdokumentation
behebbaren Problemen, an Händler oder Hersteller wenden.
• Produkt, Produktteile und Zubehör nicht baulich ändern oder
modifizieren.
• Belastungen wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
• Nur im Trockenen verwenden.
• Produkt, Produktteile und Zubehör sicher platzieren, installie-
ren und transportieren.
Massekurzschluss
• Am Produkt angeschlossene Geräte NICHT über andere
Schnittstellen gleichzeitig am Fahrzeug anschließen.
• USB-KFZ-Ladeadapter im eingesteckten Zustand nicht drehen.
Magnetismus
Das Produkt enthält magnetische Materialien.
• Bezüglich der Kompatibilität zu implantierten medizinischen
Geräten Arzt vor Gebrauch konsultieren.
• Mindestabstand von 20 cm einhalten zu medizinischen
Geräten einhalten.
• Nicht in der Nähe von Bankkarten aufbewahren und/oder
betreiben.
Ablenkung im Straßenverkehr
• Montageort so wählen, dass weder die Bedienung noch die
Sicht des Fahrers während der Fahrt beeinträchtigt wird.
• Produkt nicht während der Fahrt betreiben, damit der Fahr-
zeugführer nicht durch optische und/oder akustische Signale
abgelenkt wird.
2 Beschreibung und Funktion
2.1 Allgemein
Dieses Produkt ist eine Universalhalterung mit kabelloser Ladefunktion zum Laden
mobiler Geräte über kabellose Induktion oder USB-Ladekabel. Die Universalhal-
terung kann über die 2 mitgelieferten Montage-Adapter an Windschutzscheiben,
Lüftungsschlitzen oder anderen Oberflächen montiert werden. Über das Micro-USB-
Ladekabel und den USB-KFZ-Ladeadapter wird die Universalhalterung oder Ihr
Gerät direkt mit Energie versorgt.

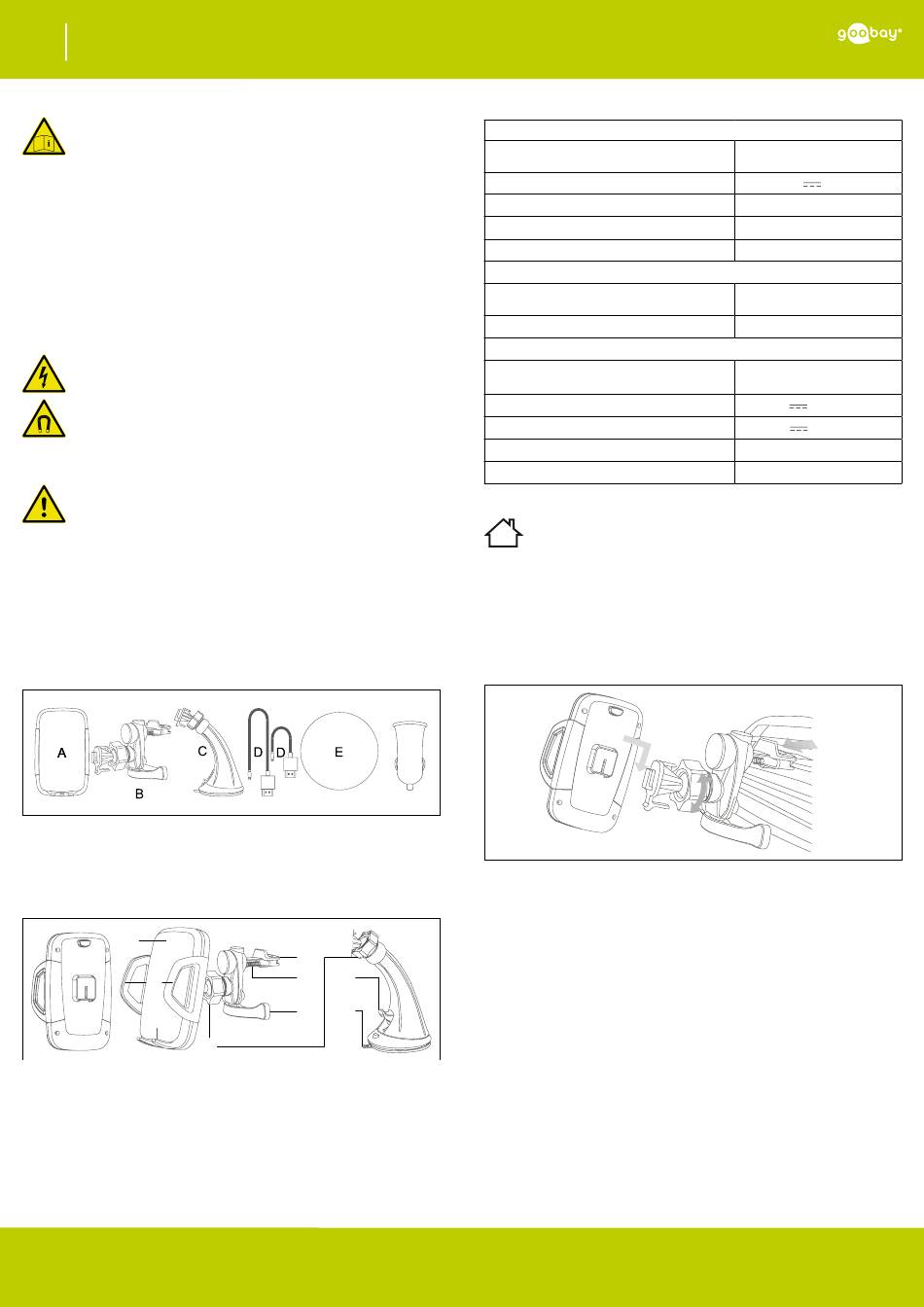

2.2 Lieferumfang
A Universalhalterung mit einstellbaren Haltebügeln,
B Montage-Adapter für Lüftungsschlitze,
C Montage-Adapter für Windschutzscheiben,
D Micro-USB-Ladekabel 0.30 / 1.50 m,
E Adapterplatte für andere Oberflächen,
F USB-KFZ-Ladeadapter
Betriebsanleitung
2.3 Bedienelemente
5
10
8
9
1 Rotationsschraube
2 Hakenschnalle
3 Federklemmschloss
4 Stützhalter
5 Ladestation
6 Feststellhebel
7 Saugfuß
8 Montageverbindung für Montage-Adapter
9 LED-Anzeige
10 einstellbare Haltebügel
REV2015-10-23
V1.0
Druckfehler und Änderungen an Gerät, Verpackung
oder Produktdokumentation behalten wir uns vor.
2
3 6
4 7
1
2.4 Technische Daten
Anschlüsse
Frequenzband
kabellose Ladedistanz
Mindestabstand zu medizinischen Geräten
Anschlüsse
Kabellänge
Anschlüsse
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" beschriebene
Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren
Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
>>
>>
5 Montage
5.1 am Lüftungsschlitz
F
1. Stecken Sie den Montage-Adapter für Lüftungsschlitze (B) in einen
Lüftungsschlitz.
2. Richten Sie diesen durch die Bedienelemente (2), (3) und (4) nach Ihren
Bedürfnissen aus.
3. Stecken Sie die Universalhalterung (A) auf den Montage-Adapter für
Lüftungsschlitze (B).
4. Stellen Sie den Betrachtungswinkel ein, indem Sie die
Universalhalterung (A) mit einer Hand festhalten und dabei mit der
anderen Hand die Rotationsschraube (1) drehen.
- 1 -
Universalhalterung
Micro-USB-Eingang (IN),
kabellose Ladeschnittstelle
Eingang
Micro-USB-Ladekabel
USB-KFZ-Ladeadapter
Eingang
Ausgang
Maße
Gewicht
Technische Daten aller zu verwendenden Geräte vergleichen
und Kompatibilität sicherstellen.
Lieferumfang auf Vollständigkeit kontrollieren und Unversehrt-
heit sicherstellen.
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
44171
5 V , 1.5 A
110-205 kHz
max. 4-10 mm
20 cm
Micro-USB-Stecker,
USB-A-Stecker
0.30 / 1.50 m
12 V KFZ-Stecker,
USB-A-Buchse
12 V , 1.04 A max.
5 V , 2.1 A max.
57 x Ø27.5 mm
14 g
