SmartLab ALU extended mount Installation Manual

Installationsanleitung

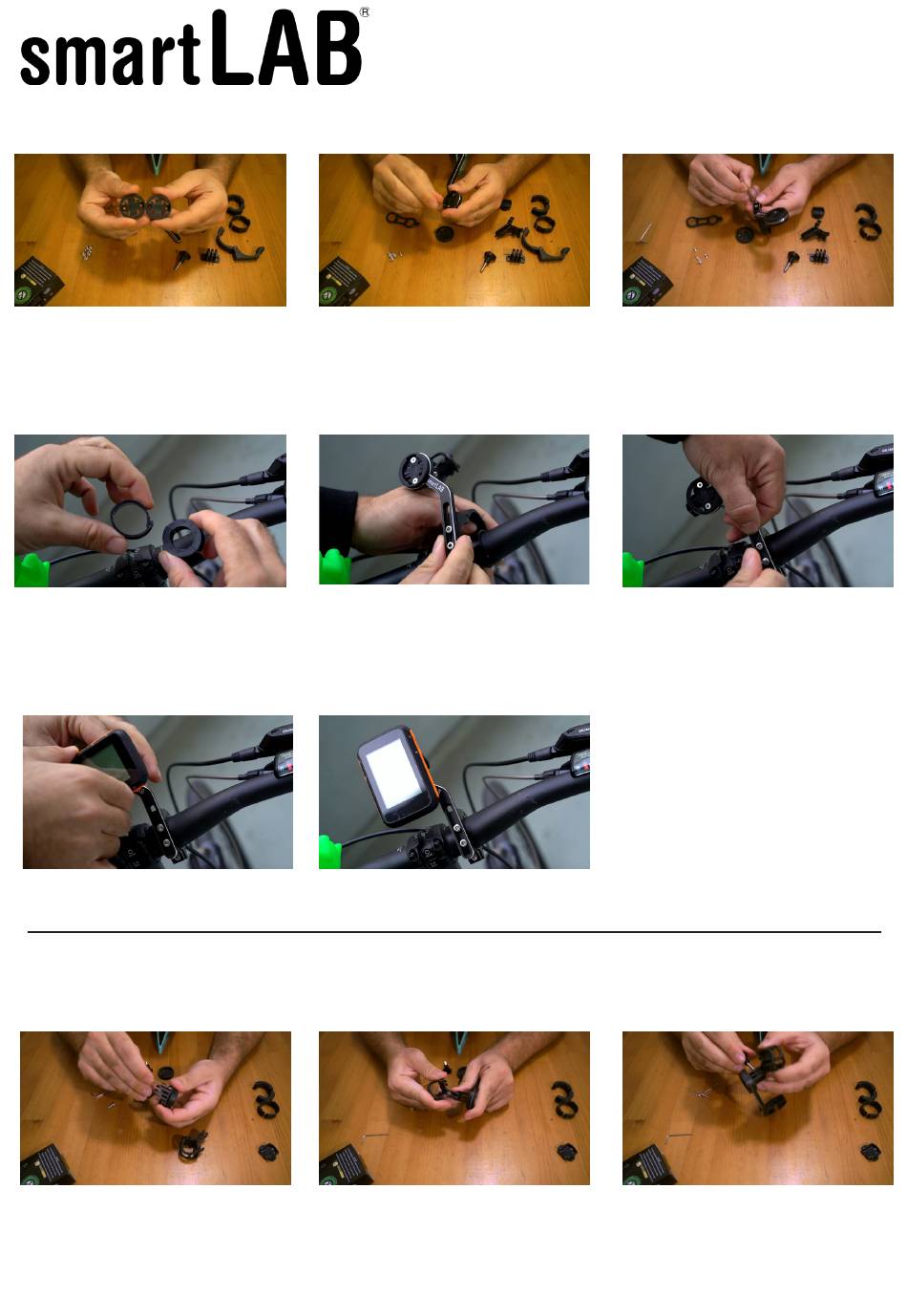

Schritt 1
Wählen Sie zuerst für welchen Fahrrad-
computer Sie verwenden möchten. GAM für
smartLAB, Garmin und viele andere. BRT
seht für Bryton,
Schritt 4
Wählen Sie die richtige Gummipolster ab-
hängig von Ihrem Lenkerdurchmesser.
Schritt 7
Legen Sie das Fahrradcomputer seitlich in
die Halterung und drehen Sie es um 90 °.
Installation der Zusatzhalterung für anderen Geräte wie Kamera oder Licht
Schritt 1
Schrauben Sie die Aufhängung an den unte-
ren Teil der Lenkerhalterung mit 2 kleinen
schrauben.
smartLAB ALU extended
Schritt 2
Nehmen Sie 2 kleine Schrauben und schrau-
ben Sie das Befestisgungsstück so, dass die
Bezeichnung (GAM) senkrecht ist.
Schritt 5
Bringen Sie den Lenkerhalterung an den
Gummipolster und schrauben Sie die große
Schraube fest.
Schritt 8
Das Fahrradlenkerhalterung und -computer
ist fertig montiert.
Schritt 2
Schieben Sie die Lichthalterung (im Liefer-
umfang) bzw. Kamerahalterung in die Auf-
hängung.
mount
Schritt 3
Scharuben Sie die Lenkerhalterung an den
Befestigungssiz mit den 2 großen Schrau-
ben. Ziehen Sie die Schrauben nicht ganz
fest. Das geschieht erst am Fahrrad.
Schritt 6
Bringen Sie die Lenkerhalterung in die ge-
wünschte Position und schrauben Sie die 2
Schrauben fest.
Schritt 3
Schieben Sie die große Schraube mit dem
Griff in die runden Führungen und schrau-
ben Sie es ganz fest, nachdem Sie die Fahr-
radlenkerhalterung am Fahrrad monitiert
haben..
