Carel PJS1 Series Instruction Manual

+050004141 - rel. 1.1 - 03.06.2009

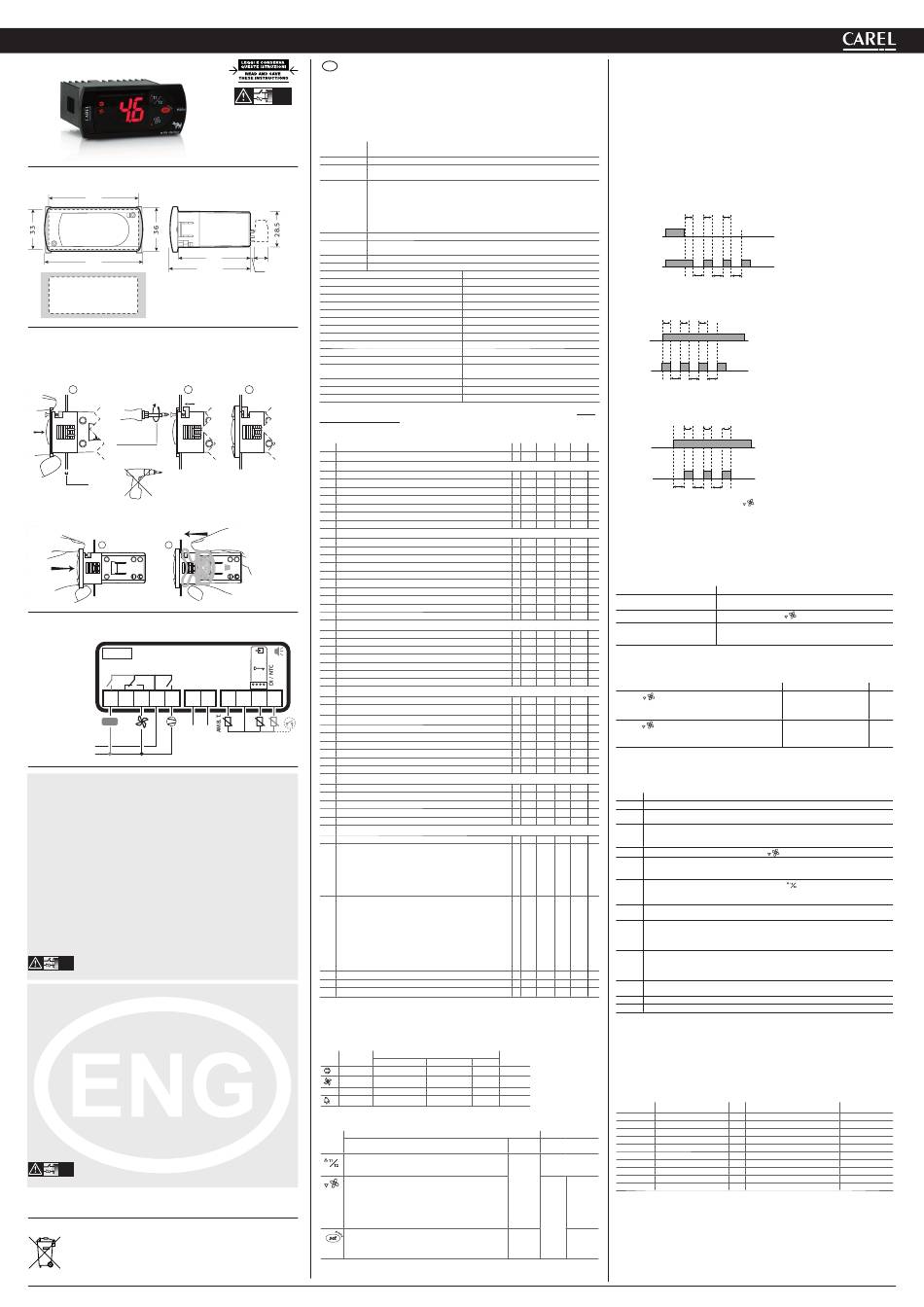

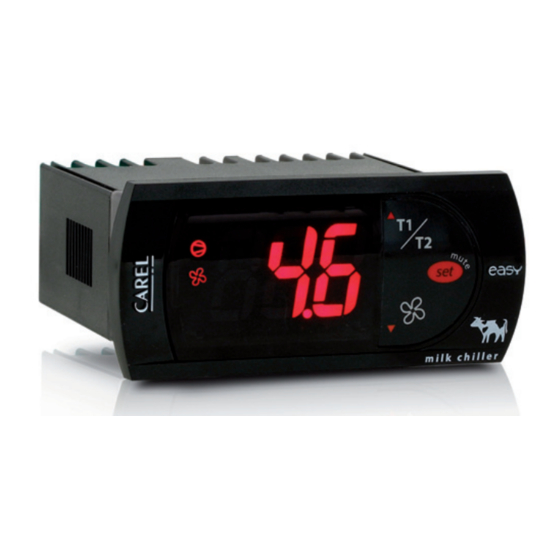

ミルクチラー用電子コントローラ / electronic controller for milk chiller
PJS1* easy
-
寸法 (mm) / Dimensions (mm)
74
81
65,29
71x29
パネル取付け / Panel mounting
前面取付け (2本のねじで、 ø 2,5x12 mm) / Front (with 2 screws ø 2,5x12 mm)
+ﾄﾞﾗｲﾊﾞ
2
1
Pozidriv type
締め過ぎに
注意
do not tighten
excessively
max 2,5
背面取付け (2個の樹脂製ブラケットで) / Rear (with 2 quick-fit side brackets)
1 2
配線図 / Electrical connections
PJS1Y0*
-10T50
1 2 3 4 5 6 7
AUX L
230 Vac or
115 Vac or
L
12 Vac/Vdc
N
重要な警告
CAREL製品は技術の粋を集めた装置であり、その操作については製品に同梱のﾄﾞｷｭﾒﾝﾄ記載されてい
ます。又は、購入前に弊社ｳｪﾌﾞｻｲﾄwww.carel.comからﾀﾞｳﾝﾛｰﾄﾞいただけます。ﾕｰｻﾞｰ
（製造ﾒｰｶｰ、開発者、最終製品の設置業者）は、その特定最終設置、装置の希望結果に到達すべく
製品の設定を行いますが、これに関する全ての責任とﾘｽｸをご負担いただくことを前提といたして
おります。ﾕｰｻﾞｰﾏﾆｭｱﾙに記載されている内容を順守いただけない場合、製品の故障原因となりま
す。このような場合、CARELでは責任を負うことができません。ﾕｰｻﾞｰは、製品の説明書に記載のあ
る方法でのみご使用ください。CARELの製品保証の詳細は、前記のｳｪﾌﾞｻｲﾄをご参照ください。特定
ﾕｰｻﾞｰとの個別契約についてはそちらに準じます。
安全基準
c関連の欧州基準に適合しています。取付け時の注意事項をまとめました。
• 接続ｹｰﾌﾞﾙは90°Cまでの絶縁性を必要とします。
• 12 Vacﾊﾞｰｼﾞｮﾝの型式にはｸﾗｽ IIの変圧器を使用します。ｲﾐｭﾆﾃｨ基準（ｻｰｼﾞ）、EN 61000-4-4, EN
61000-4-5, EN 61000-4-11, EN 61000-4-6, EN 60730-1に適合するには、特定の変圧器を使用する必要が
あります。(CARELまでお問合わせください)。12 Vac/dcﾊﾞｰｼﾞｮﾝの型式には、電源供給とﾘﾚｰ出力
間で二重絶縁を保証できないため安全低電圧負荷のみ (42 V有効定格値まで)を使用できます。
• ｹｰｽと近傍の導電部品間の距離は 10 mm以上離して下さい。
• ﾃﾞｼﾞﾀﾙ入力接続とｱﾅﾛｸﾞ入力接続間の距離が30 m以下の場合、ｲﾐｭﾆﾃｨ基準に適合させるた
め、ｹｰﾌﾞﾙ間の距離を離す等の適切な手段を講じて下さい。
出力の接続ｹｰﾌﾞﾙが低電圧部品と接触しないよう注意して下さい。
警告: 電磁干渉を避けるために、ｾﾝｻとﾃﾞｼﾞﾀﾙ入力信号ｹｰﾌﾞﾙは誘導負荷のｹｰﾌﾞﾙ
NO POWER
& SIGNAL
や電源ｹｰﾌﾞﾙからなるべく距離をおいてください。同じｺﾝｼﾞｯﾄ内に電源ｹｰﾌﾞ
CABLES
TOGETHER
ﾙ（電源ﾊﾟﾈﾙの配線を含む）と信号ｹｰﾌﾞﾙを納めないでください。
READ CAREFULLY IN THE TEXT!
IMPORTANT WARNINGS
The CAREL product is a state-of-the-art device, whose operation is specifi ed in the technical documentation
supplied with the product or can be downloaded, even prior to purchase, from the website www.carel.com.
The customer (manufacturer, developer or installer of the fi nal equipment) accepts all liability and risk
relating to the confi gura-tion of the product in order to reach the expected results in relation to the specifi c fi
nal installation and/or equipment.
The failure to complete such phase, which is required/indicated in the user manual, may cause the fi nal
product to malfun-ction; CAREL accepts no liability in such cases.
The customer must use the product only in the manner described in the documentation relating to the
product.
The liability of CAREL in relation to its products is specifi ed in the CAREL general contract conditions,
available on the website www.carel.com and/or by specifi c agreements with customers.
Safety standards
compliant with the relevant uropean standards. Installation precautions:
• the connection cables must guarantee insulation up to 90 °C;
• for 12 Vac versions use Class II transformers. To ensure compliance with the immunity standards (surge) - EN 61000-4-4,
EN 61000-4-5, EN 61000-4-11, EN 61000-4-6, EN 60730-1-, the transformer must be one of the models specifi ed, (see
CAREL Price List). For the 12 Vac/dc versions, as double insulation cannot be guaranteed between the power supply
and the relay outputs, only use safety low voltage loads (up to 42 V effective rated value);
• ensure a space of at least 10 mm between the case and the nearby conductive parts;
• digital and analogue input connections less than 30 m away; adopt suitable measures for separating the cables so as to
ensure compliance with the immunity standards.
Secure the connection cables of the outputs so as to avoid contact with very low voltage parts.
WARNING: separate as much as possible the probe and digital input signal
NO POWER
& SIGNAL
cables from the cables carrying inductive loads and power cables to avoid
CABLES
TOGETHER
possible electromagnetic disturbance. Never run power cables (including the
READ CAREFULLY IN THE TEXT!
electrical panel wiring) and signal cables in the same conduits.
製品の廃棄について
当該製品はご使用国の廃棄ルールに従って処分をお願いします。
Disposal of the product
The appliance (or the product) must be disposed of separately in accordance with the local waste
disposal legislation in force.
概要説明
JPN
PJS1* (型式 S, C, M, Y, X) は、ﾐﾙｸﾁﾗｰ様に開発された電子式ｺﾝﾄﾛｰﾗｼﾘｰｽﾞです。
LED ﾃﾞｨｽﾌﾟﾚｲを持っています。
型式:
NO POWER
• PJS1Y0P*: 16 Aのｺﾝﾌﾟﾚｯｻ制御ﾘﾚｰ、8 Aｱｼﾞﾃｰﾀ制御ﾘﾚｰ
& SIGNAL
CABLES
• PJS1Y0V*: 16 Aのｺﾝﾌﾟﾚｯｻ制御ﾘﾚｰ、8 Aｱｼﾞﾃｰﾀ制御ﾘﾚｰ、8 Aの補助ﾘﾚｰ
TOGETHER
• PJS1Y0H*: 2 HPのｺﾝﾌﾟﾚｯｻ制御ﾘﾚｰ、8 Aｱｼﾞﾃｰﾀ制御ﾘﾚｰ
READ CAREFULLY IN THE TEXT!
• PJS1Y0G*: 2 HPのｺﾝﾌﾟﾚｯｻ制御ﾘﾚｰ、8 Aｱｼﾞﾃｰﾀ制御ﾘﾚｰ、8 Aの補助ﾘﾚｰ
注記: 型式のY= ﾘﾚｰは電子的に内部接続されています。
技術仕様
供給電源 (*)
230 Vac +10 /-15% 50/60 Hz; 115 Vac +10 /-15% 50/60 Hz
12 Vac +10/-15% 50/60 Hz ｸﾗｽ 2; 12 Vdc +10/-20% ｸﾗｽ 2
定格出力
3,5 VA
入力
NTCｾﾝｻ
第3ｾﾝｻとしてﾃﾞｼﾞﾀﾙ入力
ﾘﾚｰ出力 (*)
2 Hpﾘﾚｰ
16 Aﾘﾚｰ
8 Aﾘﾚｰ
ｾﾝｻのﾀｲﾌﾟ
CARELのNTC標準ｾﾝｻ 10 KΩ at 25 °C
接続 (*) 断面積 0,5 mm
ﾙ断面積 2,5 mm
10
ｱｾﾝﾌﾞﾘ (*) ﾀｰﾐﾅﾙ: 前面からねじで、背面からはﾌﾞﾗｹｯﾄで
58
ﾃﾞｨｽﾌﾟﾚｲ
3桁LED表示 (-199...999)、小数点表示; 6個のLEDで状態表示
3
使用条件
保管条件
測定範囲
前面ﾊﾟﾈﾙの保護等級
ｹｰｽ
電気ｼｮｯｸ保護の分類
環境汚染
Fig. 1
絶縁材のPTI（保証ﾄﾗｯｷﾝｸﾞ指数）
絶縁部品間のｽﾄﾚｽ期間
耐熱耐火性ｶﾃｺﾞﾘ
電圧ｻｰｼﾞに対するｲﾐｭﾆﾃｨ
ｱｸｼｮﾝﾀｲﾌﾟと切断
ﾘﾚｰの自動操作ｻｲｸﾙ数 (*)
ｿﾌﾄｳｪｱのｸﾗｽ
ｺﾝﾄﾛｰﾗの洗浄
3
ｹｰﾌﾞﾙ最大長
警告:
電源ｹｰﾌﾞﾙはｺﾝﾄﾛｰﾗの底部から、或いは、ｾﾝｻから 3 cm以内に取付けることは禁止です。 接続に
は銅線のみを使って下さい。
(*) 機能は型式によって異なります。
パラメータ表
ﾊﾟﾗﾒｰﾀ
ﾊﾟｽﾜｰﾄﾞ
PS
ｾﾝｻ関連のﾊﾟﾗﾒｰﾀ
/
測定安定性
/2
表示対象のｾﾝｻ/入力の選択 (1= ｾﾝｻ1, 2= ｾﾝｻ2, 3= ｾﾝｻ3)
/4
温度単位の選択 °C / °F ( 0 = °C; 1 = °F)
/5
Fig. 2
小数点表示を無効に
/6
ｾﾝｻ 1の較正
/C1
ｾﾝｻ 2の較正
/C2
ｾﾝｻ 3の較正
/C3
制御ﾊﾟﾗﾒｰﾀ
r
設定値 1
St1
制御ﾃﾞｨﾌｧﾚﾝｼｬﾙ 1 (設定値 1に対して)
rd1
設定値 2
St2
制御ﾃﾞｨﾌｧﾚﾝｼｬﾙ 2 (設定値2に対して)
rd2
設定可能最少設定値 (設定値1)
r1L
設定可能最大設定値 (設定値1)
r1H
設定可能最少設定値 (設定値2)
r2L
設定可能最大設定値 (設定値2)
r2H
Fig. 3
操作ﾓｰﾄﾞ 1= ﾀﾞｲﾚｸﾄ; 2= ﾘﾊﾞｰｽ
r3
夜間設定値の自動変更
r4
ｺﾝﾌﾟﾚｯｻ関連ﾊﾟﾗﾒｰﾀ
c
始動時のｺﾝﾌﾟﾚｯｻとﾌｧﾝの起動遅延
c0
ｺﾝﾌﾟﾚｯｻ起動間の最短時間
c1
ｺﾝﾌﾟﾚｯｻの最短停止時間
c2
ｺﾝﾌﾟﾚｯｻの最短運転時間
SERIAL
c3
CONV
ｺﾝﾌﾟﾚｯｻ保安 (ﾃﾞｭｰﾃｨ設定)
c4
継続ｻｲｸﾙ持続時間
PROG. cc
NTC
KEY
継続ｻｲｸﾙ後のｱﾗｰﾑﾊﾞｲﾊﾟｽ時間
c6
PROBES
ｱﾗｰﾑ関連ﾊﾟﾗﾒｰﾀ
A
ｱﾗｰﾑとﾌｧﾝのﾃﾞｨﾌｧﾚﾝｼｬﾙ
8 9 10 11
A0
低温ｱﾗｰﾑ閾値/偏差 (AL= 0 ｱﾗｰﾑ無効)
AL
高温ｱﾗｰﾑ閾値/偏差 (AH= 0 ｱﾗｰﾑ無効)
AH
N
高低温ｱﾗｰﾑ遅延
or
Ad
ﾃﾞｼﾞﾀﾙ入力設定
A4
外部ｱﾗｰﾑ検知遅延
A7
高凝縮温度ｱﾗｰﾑ
Ac
Fig. 4 高凝縮温度ｱﾗｰﾑﾃﾞｨﾌｧﾚﾝｼｬﾙ
AE
高凝縮温度ｱﾗｰﾑ遅延
Acd
ｱｼﾞﾃｰﾀ関連ﾊﾟﾗﾒｰﾀ
P
冷却ｻｲｸﾙ後の撹拌時間
P1
撹拌ｻｲｸﾙ間のｲﾝﾀｰﾊﾞﾙ
P2
手動での短時間撹拌持続時間
P3
手動での長時間撹拌持続時間
P4
ｱｼﾞﾃｰﾀの自動ﾓｰﾄﾞ
P5
その他の設定
H
ｼﾘｱﾙｱﾄﾞﾚｽ
H0
H1 AUX出力設定
0= 機能の設定無し
1= ｱﾗｰﾑ出力: 通常通電
2= ｱﾗｰﾑ出力: 通常非通電
3= aux出力はﾃﾞｼﾞﾀﾙ入力で [A4=6/7/8]
ﾃﾞｼﾞﾀﾙ入力開= aux非通電
ﾃﾞｼﾞﾀﾙ入力閉= aux 通電
ｷｰﾊﾟｯﾄﾞを有効に
H2
0= ｷｰﾊﾟｯﾄﾞ無効
- F ﾊﾟﾗﾒｰﾀはﾘｰﾄﾞｵﾝﾘｰ
- C ﾊﾟﾗﾒｰﾀは変更可能 (PS)
- SETﾎﾞﾀﾝでの設定値変更不可
- 手動撹拌不可
- 継続ｻｲｸﾙ不可
- 設定値1/設定値 2の変更不可
1= ｷｰﾊﾟｯﾄﾞ有効
2= 設定値1/設定値2をSETでの変更以外についてはｷｰﾊﾟｯﾄﾞ有効
ﾌﾞｻﾞｰを無効に 0= ﾌﾞｻﾞｰ有効 (ON); 1= ﾌﾞｻﾞｰ無効 (OFF)
H4
監視ｼｽﾃﾑからのﾃﾞｼﾞﾀﾙ入力ｺｰﾄﾞ
H5
型式に応じたEasy Setの選択、ﾏﾆｭｱﾙ参照
EZY
ディスプレイと機能
通常操作時にｺﾝﾄﾛｰﾗは、ﾊﾟﾗﾒｰﾀの /4 (=1 庫内温度センサ, =2 第2ｾﾝｻ, 3= 第3ｾﾝｻ)で設定したｾﾝｻの
感知温度を表示します。さらに、LEDで制御機能の実行状態を表示します (Tab. 1参照)。また、3
つのﾎﾞﾀﾝでいくつかの機能を実行/停止できます (Tab. 2参照)。
LEDと関連機能
ｱｲｺﾝ 機能
ｺﾝﾌﾟﾚｯｻ
on
ｱｼﾞﾃｰﾀ
on
出力on
AUX aux
ｱﾗｰﾑ 全て
ボタンで実行できる機能
ﾎﾞﾀﾝ
3秒以上押す: 設定値1と設定値2間の設定値を変更 (設定値
を1から2に、或いは２から１へ変更するかによってﾃﾞｨ
ｽﾌﾟﾚｲは '1t2' 又は、 '2t1' を表示）
手動撹拌ｻｲｸﾙがｱｸﾃｨﾌﾞでない時:
• 3秒以下でﾎﾞﾀﾝを放すと短時間手動ｻｲｸﾙを選択
(ﾊﾟﾗﾒｰﾀのP3を参照)
• 3秒以上でﾎﾞﾀﾝを放すと長時間手動ｻｲｸﾙを選択
(ﾊﾟﾗﾒｰﾀのP4を参照)
手動撹拌ｻｲｸﾙを実行中の場合、3秒以上押すと停止でき
ます。
• 1秒押す: ｱｸﾃｨﾌﾞな設定値を表示/設定 (T1/T2ﾎﾞﾀﾝで選択し
た設定値1又は、設定値2)
• 3秒以上押す: ﾊﾟﾗﾒｰﾀ設定ﾒﾆｭｰにｱｸｾｽ(ﾊﾟｽﾜｰﾄﾞ '22'を入力)
- ｱﾗｰﾑ (ﾌﾞｻﾞｰ)をﾐｭｰﾄに
UL: 12 A Res. 12 FLA 72 LRA - 240 Vac (***),
EN60730-1: 10(10) A 250 Vac (**)
UL: 12 A Res. 5 FLA 30 LRA - 240 Vac C300,
EN60730-1: 12(2) A NO/NC, 10(4) A 60 °Cまで NO,
2(2) A CO - 250 Vac
UL: 8 A Res. 2 FLA 12 LRA - 240 Vac C300,
EN60730-1: 8(4) A NO, 6(4) A NC, 2(2) A CO - 250 Vac
～1,5 mm のｹｰﾌﾞﾙ用ねじ端子。ﾌｧｽﾄﾝ端子、又は、ｸﾘﾝﾌﾟ端子 (ｹｰﾌﾞ
2 2
まで
2 )。端子毎の定格最大電流は 12 A
-10T50 °C - 相対湿度 <90% 、結露無き事
-20T70 °C - 相対湿度 <90%、結露無き事
-50T90 °C (-58T194 °F) - 分解能 0,1 °C/°F
ﾀｲﾌﾟ1のｶﾞｽｹｯﾄ使用により: IP65
樹脂製ﾀｰﾐﾅﾙ、81x36x65 mm
ｸﾗｽ II、適切な使用環境において
ﾉｰﾏﾙ
250 V
長期
ｶﾃｺﾞﾘ D (UL94 - V0)
ｶﾃｺﾞﾘ 1
1Cﾘﾚｰ接点
100.000 ｵﾍﾟﾚｰｼｮﾝ
EN60730-1:
30.000 ｵﾍﾟﾚｰｼｮﾝ (250 Vac)
UL:
ｸﾗｽ A
中性洗剤と水のみ使用可能
ｼﾘｱﾙ: 1 km; ｾﾝｻ: 30 m; ﾘﾚｰ: 10 m
Min. Max. Def. 単位 M
F 0 200 22
C 1 15 4
F 1 3 1
C 0 1 0
C 0 1 0
F -12,7 12,7 0,0
F -12,7 12,7 0,0
F -12,7 12,7 0,0
F r1L r1H 4,0
F 0 +19 2
F r2L r2H 4,0
F 0 +19 2
C -50 r1H -50
C r1L +150 90
C -50 r2H -50
C r2L +150 90
C 1 2 0
C -50,0 50,0 3.0
C 0 100 0
C 0 100 0
C 0 100 0
C 0 100 0
C 0 100 0
C 0 15 4
C 0 15 2
C -20,0 20,0 2,0
F -50,0 150,0 0
F -50,0 150,0 0
C 0 199 0
C 0 11 0
C 0 199 0
C -50,0 150,0 70,0
C 0,1 20,0 5,0
C 0 250 0
F 0 999 0
F 0 999 0
F 0 999 0
F 0 999 0
C 0 2 0
C 0 207 1
C 0 3 0
C 0 2 1
C 0 1 0
F 0 199 1
C 0 4 0
通常操作 始動時
点滅
ON OFF
要求
off
ON
要求
off
ON
出力off
- ON
ｱﾗｰﾑ無し
- ON
Tab. 1
通常操作 始動時
単独ボタンを押す 同時に
押す
同時に押す
-
ことで
継続ｻｲｸﾙを
始動/停止 同時に
1秒押しで
します。 押すと ﾌｧｰﾑｳｪｱの
ﾊﾟﾗﾒｰﾀ ﾊﾞｰｼﾞｮﾝを
ﾘｾｯﾄ操作 表示
を開始
1秒押しで
-
現在のEZY
ｾｯﾄをﾘｾｯﾄ
アクティブ設定値の設定 （希望温度）
• 設定値1又は、設定値2をT1/T2ﾎﾞﾀﾝで設定
• SETを1秒押すと少しして設定値が点滅を開始
• UP/ DOWNﾎﾞﾀﾝで数値を変更
• SETを押して新しい値を確定
継続サイクル
UP と DOWNﾎﾞﾀﾝを同時に3秒以上押します。
アジテータ出力制御
自動ｱｼﾞﾃｰﾀ制御
ﾊﾟﾗﾒｰﾀのP5で自動ｱｼﾞﾃｰﾀ制御ﾓｰﾄﾞを選択できます。
ｺﾝﾌﾟﾚｯｻに依存 (P5=0):
•
ｺﾝﾌﾟﾚｯｻON: ｱｼﾞﾃｰﾀ実行
-
ｺﾝﾌﾟﾚｯｻOFF: ｺﾝﾌﾟﾚｯｻが停止してからｱｼﾞﾃｰﾀは P1の時間撹拌を続
-
け、P1とP2の時間に応じて撹拌は実行/停止のｻｲｸﾙを行います。
P1=0の場合、常にｱｼﾞﾃｰﾀはOFFです。P2は意味を持ちません。
P2=0の場合、ｺﾝﾌﾟﾚｯｻがP1時間だけ停止した後、ｱｼﾞﾃｰﾀは撹拌を続けます。
次の実行/停止ｻｲｸﾙは無視されます。
P1 P1 P1
コンプレッサ
アジテータ
P2 P2 P2
• ｺﾝﾌﾟﾚｯｻからは独立して撹拌ｻｲｸﾙが ON (P5=1)の場合に始まります。
電源を入れると、P1 と P2の時間に応じてｱｼﾞﾃｰﾀが実行/停止されます。P2=0の場合、ｱｼﾞﾃｰﾀは常
にONで、P1は意味を持ちません。P1=0 で P2がｾﾞﾛ以外の数値の場合、ｱｼﾞﾃｰﾀは常にOFFです。
P1
P1 P1
電源 ON
アジテータ
P2
P2 P2
• ｺﾝﾌﾟﾚｯｻからは独立して OFF (P5=2)の時に、撹拌ｻｲｸﾙが始まります。 電源投入時にP1 と P2の
時間に応じて撹拌ｻｲｸﾙを開始/停止します。P1=0 ではｱｼﾞﾃｰﾀは常にOFFです。P2は意味がありま
せん。P2=0 で P1がｾﾞﾛ以外の数値の場合ｱｼﾞﾃｰﾀは常にONです。
P1 P1 P1
電源 ON
1
-
アジテータ
-
P2
P2 P2
-
-
手動アジテータ制御
-
短時間、又は、長時間撹拌ｻｲｸﾙはｷｰﾊﾟｯﾄﾞの ﾎﾞﾀﾝを押して始動できます。あるいは、遠隔
°C/°F 撹拌ﾎﾞﾀﾝとしてﾃﾞｼﾞﾀﾙ入力を設定していればﾃﾞｼﾞﾀﾙ入力経由で始動できます。短時間、長時間
°C/°F 撹拌ｻｲｸﾙ時間は P3 と P4で設定します。P3 又は、 P4がｾﾞﾛの場合そのｻｲｸﾙは実行されません。
• 手動撹拌ｻｲｸﾙは時間が 終了する前でもｷｰﾊﾟｯﾄﾞから、又は、ﾃﾞｼﾞﾀﾙ入
°C/°F
力経由で停止できます。
• 手動撹拌ｻｲｸﾙが実行中にはｱｼﾞﾃｰﾀｱｲｺﾝが点滅し、手動運転中であるこ
°C/°F
とが分かります。
°C/°F
°C/°F
ｱｼﾞﾃｰﾀﾃﾞｼﾞﾀﾙ入力からの遠隔制御
°C/°F
• ﾃﾞｼﾞﾀﾙ入力をﾊﾟﾗﾒｰﾀのA4で設定し、閉の状態であればｱｼﾞﾃｰﾀをﾃﾞｼﾞﾀﾙ入力で制御できま
°C/°F
す。
°C/°F
ﾃﾞｼﾞﾀﾙ入力設定 機能
°C/°F
遠隔ｱｼﾞﾃｰﾀ制御 開: ｱｼﾞﾃｰﾀ管理を自動/ 手動制御で (ｷｰﾊﾟｯﾄﾞから)
°C/°F
閉: ｱｼﾞﾃｰﾀ実行
- -
遠隔ｱｼﾞﾃｰﾀﾎﾞﾀﾝ
°C/°F 遠隔ﾎﾞﾀﾝがｱｼﾞﾃｰﾀﾎﾞﾀﾝ の代わりとなります。
遠隔設定値ｾﾚｸﾀ 設定値 (設定値1 、設定値2)のｷｰﾊﾟｯﾄﾞからの選択を無効に
開: 設定値1
min -
閉: 設定値2
min -
ｱｼﾞﾃｰﾀは常にｷｰﾊﾟｯﾄﾞから実行できますが、ﾃﾞｼﾞﾀﾙ入力経由の場合はﾊﾟﾗﾒｰﾀのA4が適切に
min -
設定されている場合だけに実行できます。
min -
min -
撹拌サイクル
h -
h -
ｲﾍﾞﾝﾄ
- ﾎﾞﾀﾝ を3秒未満で放します。
°C/°F
- ﾃﾞｼﾞﾀﾙ入力 (適切に設定されている場合)は、3秒
°C/°F
未満閉じます。
°C/°F
- ﾎﾞﾀﾝ を3秒以上押します。
min
- ﾃﾞｼﾞﾀﾙ入力 (適切に設定されている場合)は、3秒以上
-
閉じます。
min
自動、手動、遠隔撹拌制御は各々独立しています。自動、手動、遠隔の内の少なくとも一つの制
°C/°F
御が実行要求していればｱｼﾞﾃｰﾀ出力はｱｸﾃｨﾌﾞです。一方、全ての制御がoffの時は、ｱｼﾞﾃｰﾀ出力
°C/°F
は無効です。
min
デジタル入力設定
sec -
説明
min -
A4
入力は非ｱｸﾃｨﾌﾞ
min -
0
外部ｱﾗｰﾑ (A7=0 即座, A7>0 遅延)
min -
1
ﾃﾞｼﾞﾀﾙ入力開 = ｱﾗｰﾑ; ﾃﾞｼﾞﾀﾙ入力閉 = ok
min -
遠隔ｱｼﾞﾃｰﾀ制御:
2
ﾃﾞｼﾞﾀﾙ入力開 = ｱｼﾞﾃｰﾀ出力は自動/手動制御で管理
- ﾃﾞｼﾞﾀﾙ入力閉 = ｱｼﾞﾃｰﾀ出力ｱｸﾃｨﾌﾞ
-
遠隔ｱｼﾞﾃｰﾀﾎﾞﾀﾝ: ﾃﾞｼﾞﾀﾙ入力がｱｼﾞﾃｰﾀﾎﾞﾀﾝ と同じように使えます。
3
ｶｰﾃﾝｽｲｯﾁ、又は、夜間ﾓｰﾄﾞ:
4
ﾃﾞｼﾞﾀﾙ入力開 = 通常時の設定値
ﾃﾞｼﾞﾀﾙ入力閉 = 夜間設定値 (r4を設定値に追加)
遠隔設定値ｾﾚｸﾀ: ｷｰﾊﾟｯﾄﾞからの選択は無効 (ﾎﾞﾀﾝ ʻ1t2ʼ 又は、 ʻ2t1ʼ を押すと
5
ﾃﾞｨｽﾌﾟﾚｲにはｺｰﾄﾞが表示されます)
ﾃﾞｼﾞﾀﾙ入力開 = 設定値1; ﾃﾞｼﾞﾀﾙ入力閉 = 設定値2
-
6 AUX出力制御をH1=3で (AUX出力が利用できる時だけ)
ﾃﾞｼﾞﾀﾙ入力開 = AUXﾘﾚｰ off; ﾃﾞｼﾞﾀﾙ入力閉 = AUXﾘﾚｰ on
ﾄﾞｱﾎﾞﾀﾝ、ｱｼﾞﾃｰﾀはoff
7
• 即ｱﾗｰﾑ (A7=0) 又は、ｱﾗｰﾑ遅延 (A7>0)
• AUXﾘﾚｰ制御、H1=3の場合
ﾃﾞｼﾞﾀﾙ入力開 = ﾄﾞｱ開; ﾃﾞｼﾞﾀﾙ入力閉 = ﾄﾞｱ閉
ﾄﾞｱﾎﾞﾀﾝ、ｱｼﾞﾃｰﾀとｺﾝﾌﾟﾚｯｻはoff
8
• 即ｱﾗｰﾑ (A7=0) 又は、ｱﾗｰﾑ遅延 (A7>0)
• AUXﾘﾚｰ制御、H1=3の場合
ﾃﾞｼﾞﾀﾙ入力開 = ﾄﾞｱ開; ﾃﾞｼﾞﾀﾙ入力閉 = ﾄﾞｱ閉
-
ﾀﾞｲﾚｸﾄ (冷却) / ﾘﾊﾞｰｽ (加熱) ﾓｰﾄﾞの選択
-
9
ﾃﾞｼﾞﾀﾙ入力開 = ﾀﾞｲﾚｸﾄ; ﾃﾞｼﾞﾀﾙ入力閉 = ﾘﾊﾞｰｽ
- -
汚染凝縮器ｱﾗｰﾑ用ｾﾝｻ
10
庫内商品用ｾﾝｻ
11
タイプ F (頻繁) とタイプ C (設定)パラメータへのアクセスと設定
1. SETを3秒押す。 ("PS"をﾃﾞｨｽﾌﾟﾚｲに表示)
2. • ﾀｲﾌﾟF と C のﾊﾟﾗﾒｰﾀにｱｸｾｽするにはﾊﾟｽﾜｰﾄﾞの"22" を UP/DOWNﾎﾞﾀﾝで入力
• ﾀｲﾌﾟ F ﾊﾟﾗﾒｰﾀのみへのｱｸｾｽではSETを押すだけです。 (ﾊﾟｽﾜｰﾄﾞは不要)
3. ﾊﾟﾗﾒｰﾀﾒﾆｭｰ内をｽｸﾛｰﾙ移動するには UP/DOWNﾎﾞﾀﾝを使います。
4. ﾊﾟﾗﾒｰﾀの表示/表示中のﾊﾟﾗﾒｰﾀの設定にはSETを押します。UP/DOWNで数値を変更して
最後に確定のSETを押します。 (ﾊﾟﾗﾒｰﾀﾒﾆｭｰに戻ります)。
全ての新しい数値を保存してﾊﾟﾗﾒｰﾀﾒﾆｭｰを終了するには SETを3秒押します。変更した値
を保存せずに終了するには、いずれのﾎﾞﾀﾝも押さずに60秒以上放置します（ﾀｲﾑｱｳﾄ）。
アラーム表
ｱﾗｰﾑｺｰﾄﾞ ﾌﾞｻﾞｰとｱﾗｰﾑﾘﾚｰ
LED
ｱｸﾃｨﾌﾞ
E0 ON
非ｱｸﾃｨﾌﾞ
E2 ON
ｱｸﾃｨﾌﾞ
IA ON
ｱｸﾃｨﾌﾞ
dOr ON
ｱｸﾃｨﾌﾞ
LO ON
ｱｸﾃｨﾌﾞ
HI ON
非ｱｸﾃｨﾌﾞ
EE ON
非ｱｸﾃｨﾌﾞ
EF ON
非ｱｸﾃｨﾌﾞ
cht ON
ｱｸﾃｨﾌﾞ
CHt ON
Tab. 2
撹拌ｻｲｸﾙ 表示
短時間
Sho
(時間はP3で設定)
長時間
Lon
(時間はP4で設定)
説明 関連ﾊﾟﾗﾒｰﾀ
ｾﾝｻ 1ｴﾗｰ = 制御
-
ｾﾝｻ 3ｴﾗｰ
[A4=10]
外部ｱﾗｰﾑ
[A4 = 1] [+A7]
ﾄﾞｱ開ｱﾗｰﾑ
[A4 = 7/8][+A7]
低温ｱﾗｰﾑ
[AL] [Ad]
高温ｱﾗｰﾑ
[AH] [Ad]
ﾕﾆｯﾄﾊﾟﾗﾒｰﾀｴﾗｰ
-
操作ﾊﾟﾗﾒｰﾀｴﾗｰ
-
汚染凝縮器ﾌﾟﾘｱﾗｰﾑ
[A4=10]
汚染凝縮器ｱﾗｰﾑ
[A4=10]
