Summary of Contents for John TC55-10

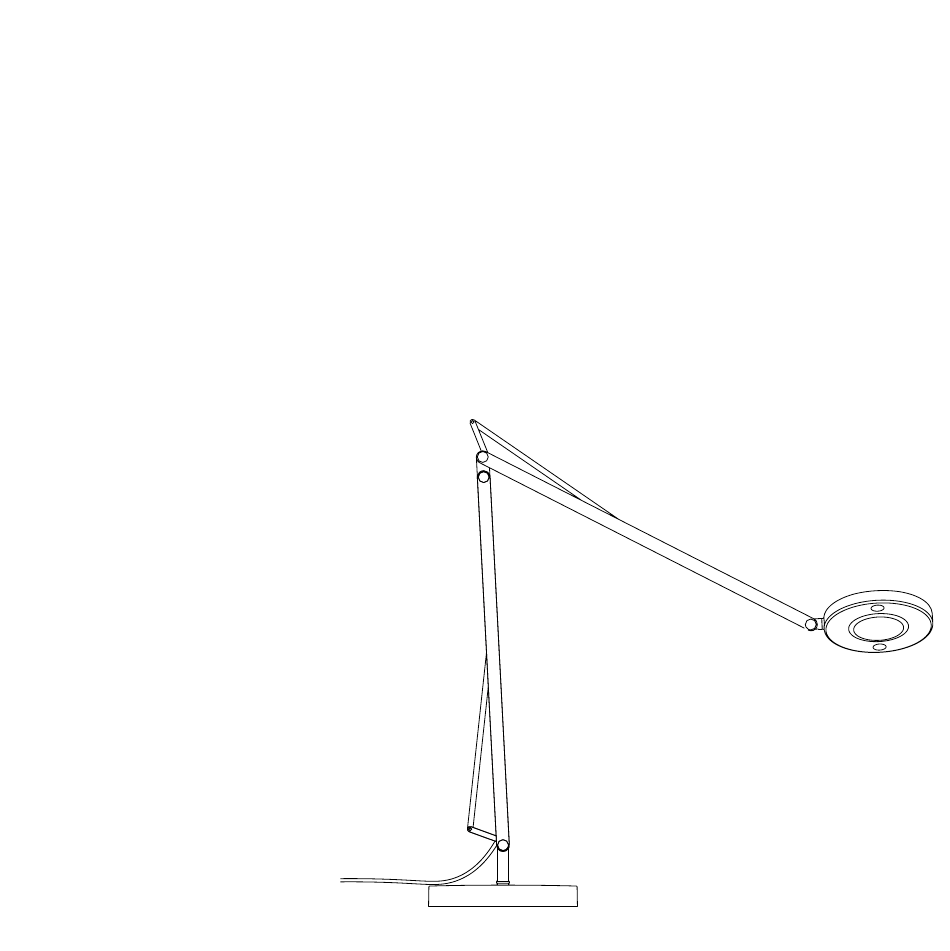

- Page 1 JOHN Wichtige Produktinformationen / Important product information...
-
Page 2: Table Of Contents
Inhalt / Content Lieferumfang Garantie Allgemeine Hinweise Sicherheitshinweise Pflegehinweise Technische Daten Abstände und Längen Montage Montage - Nachjustieren Transport der Leuchte Steuerung der Leuchte Bewegungsradius Scope of delivery Guarantee General information Safety instructions Care instructions Technical data Dimensions Assembly Assembly - Readjustment Transporting the luminaire Control of the luminaire Range of movement... -
Page 3: Lieferumfang
Lieferumfang Anzahl Leuchte Fuß USB-C Ladegerät Inbusschlüssel Abdeckkappe... -
Page 4: Garantie
Garantieanspruch erhoben werden. Um Schäden durch den Transport zu vermeiden, achten Sie auf einen ausreichenden Schutz der Leuchte bei einer Rücksendung. Allgemeine Hinweise Die Schreibtischleuchte JOHN verdankt ihren individuellen Charme einer stark handwerklichen Fertigung. Geringfügige Unregelmäßigkeiten sind als auszeichnende Produkteigenschaften zu betrachten. Die LEDs in dieser Leuchte können nur vom Hersteller ausgetauscht werden. -
Page 5: Sicherheitshinweise
Sicherheitshinweise Vor der Montage oder Reinigung muss die Leuchte vom Stromkreis getrennt werden. Bitte bei beschädigtem Netzteilgehäuse die Leuchte nicht weiter verwenden, da die Gefahr eines elektrischen Schlages besteht. Bitte kontaktieren Sie in diesem Fall Ihren Händler zwecks Ersatz. Pflegehinweise Bitte die Leuchte ausschließlich mit einem trockenen Tuch reinigen. -
Page 6: Technische Daten
Technische Daten warmDIM 850 lm, 11 W, 2700 – 2200 K, CRI 90 Tunable White 700 lm, 11 W, 2400 K, CRI 90 850 lm, 11 W, 2700 K, CRI 90 950 lm, 11 W, 3000 K, CRI 90 1000lm, 11 W, 3500 K, CRI 90 Pri: 100-240V | Sec: USB-C 12 1A / 11W Schutzklasse 2 4,3 kg... -
Page 7: Abstände Und Längen
Abstände und Längen 41 cm 12 cm max ca. 65 cm 4,5 cm 16,5 cm... -
Page 8: Montage
Montage Stecken Sie den Leuchtenkörper in den Fuß und ziehen Sie die Sicherungsschraube fest. Ziehen Sie die Schraube dabei nicht zu fest, um ein leichtes Drehen der Leuchte zu ermöglichen. -
Page 9: Montage - Nachjustieren
Montage - Nachjustieren (optional) Die Verstellkraft der Leuchte kann nachträglich angepasst werden. Um die Beweg- lichkeit zu erschweren verstellen Sie die Schrauben an den markierten Stellen im Uhrzeigersinn. Um die Beweglichkeit zu vereinfachen lockern Sie die Schrauben ein wenig. Das Kopfgelenk kann über eine kleine Schraube nachjustiert werden. Nehmen Sie dafür vorsichtig die Abdeckscheibe am Gelenk ab und ziehen Sie mit dem Inbusschlüssel die Schraube leicht an. -
Page 10: Transport Der Leuchte
Transport der Leuchte Beim Transport der Leuchte bitte Fuß und Leuchte festhalten, damit diese nicht durch einen Überschlag nach hinten beschädigt wird! -
Page 11: Steuerung Der Leuchte
Steuerung der Leuchte Power Mit einem kurzen Tastendruck auf einen der beiden Taster schalten Sie die Leuchte an oder aus. Dimmung Durch langen Tastendruck dimmen Sie die Leuchte heller oder dunkler. Tunable White + warmDIM Funktion Im Tunable White Modus können Sie zwischen vier Lichtfarben wählen. Im Auslieferungszustand startet die Leuchte mit 2.700K. -
Page 12: Bewegungsradius
Steuerung der Leuchte Sperrfunktion Sie haben die Möglichkeit mit nachfolgender Tastenkombination die von Ihnen eingestellte Lichtfarbe, bzw. die warmDIM Funktion als Standard festzulegen, und das Umschalten in eine andere Lichtfarbe zu deaktivieren. Tastenkombination: 4x kurzer, < 1 Sek Pause, 4 Sek langer Tastendruck. Mit gleicher Tastenkombination kann die Umschaltfunktion wieder aktiviert werden. -
Page 13: Scope Of Delivery
Scope of delivery Quantity Luminaire Base Plug Allen keys Screwcovers... -
Page 14: Guarantee
Please read this manual carefully before assembly / mounting. This will help avoid errors that could lead to a malfunction of the luminaire. Please, keep this manual for future reference. The desk luminaire JOHN owes its individual charm to strong hand- crafted finishing. Minor irregularities, are to be emphasised as distinctive properties of the product. -
Page 15: Safety Instructions
Safety instructions The luminaire must be disconnected from an electrical supply before assembly or cleaning. The head of the luminaire must not be opened. If the power supply housing is damaged, please do not continue to use the lamp, as there is a risk of electric shock. Please return the luminaire to your dealer for repair. -
Page 16: Technical Data
Technical data warmDIM 850 lm, 11 W, 2700 – 2200 K, CRI 90 Tunable White 700 lm, 11 W, 2400 K, CRI 90 850 lm, 11 W, 2700 K, CRI 90 950 lm, 11 W, 3000 K, CRI 90 1000lm, 11 W, 3500 K, CRI 90 Pri: 100-240V | Sec: USB-C 12 1A / 11W Protection class 2 4,3 kg... -
Page 17: Dimensions
Dimensions 41 cm 12 cm max ca. 65 cm 4,5 cm 16,5 cm... -
Page 18: Assembly
Assembly Insert the body into the foot and tighten the locking screw. Do not over tighten the screw to allow the lamp to turn freely. -
Page 19: Assembly - Readjustment
Assembly - Readjustment (optional) The force of adjustment of the lamp/luminaire/light can be altered at a later stage. To allow for less mobility, tighten the screws by turning them clockwise at the marked points. To allow for more mobility, loosen the screws a little. The lamp head joint can be readjusted using a small screw. -
Page 20: Transporting The Luminaire
Transporting the luminaire When transporting the luminaire, please hold the foot and lamp body so that they are not damaged by a rollover to the rear! -
Page 21: Control Of The Luminaire
Control of the luminaire Power A short press of the button turns the luminaire on or off. Dimming A longer press of the button dims the light level lower or higher. Tunable White + warmDIM function In Tunable White mode, you can choose between four light colours. On delivery, the luminaire is set to start at 2.700K. -
Page 22: Range Of Movement
Control of the luminaire Lock function You can use the following push button combination to set the light colour you have chosen, or the warmDIM function as the default, and stop the luminaire changing to a different light colour. Push button combination: 4x short, < 1 sec pause, 4 sec long button press. The changing function can be reactivated using the same combination. - Page 23 Endkontrollnummer Final inspection number 2 Jahre Garantie | 5 Jahre Garantie auf die LED 2 years guarantee | 5 years guarantee on LED BR 16 1639 B /Stand 03/21 tobiasgrau.com © Tobias Grau GmbH Tobias Grau GmbH | Siemensstraße 35b | 25462 Rellingen...
