  5. CONDOR 500 S
  6. Installation and user manual

Comunello Automation CONDOR 500 S Installation And User Manual

Swing gates automation with articulated arms
Hide thumbs
Table of Contents
  • Dichiarazione DI Conformitá Ce
  • Avvertenze Per la Sicurezza
  • Avvertenze Per L'installazione
  • Descrizione del Prodotto Edestinazione D'uso
  • Caratteristiche Tecniche del Prodotto
  • Installazione
  • Manutenzione del Prodotto
  • Garanzia
  • Ec Declaration of Conformity
  • Safety Prescriptions
  • Product Description and Intended Use
  • Product Technical Specifications
  • Installation
  • Product Maintenance
  • Warranty
  • Ce-Konformitätserklärung
  • Technische Eigenschaften
  • Garantie
  • Déclaration de Conformité Ce
  • Avertissements Concernant L'installation
  • Avertissements Concernant L'utilisation
  • Description du Produit Et Application
  • Caractéristiques Techniques
  • Entretien
  • Declaración de Conformidad Ce
  • Advertencias para la Seguridad
  • Advertencias para la Instalación
  • Advertencias para el Uso
  • Descripción del Producto y Uso Previsto
  • Características Técnicas
  • Instalación
  • Mantenimiento del Producto
  • Piezas de Repuesto
  • Declaração de Conformidade Ce
  • Caraterísticas Técnicas
  • Manutenção Do Produto
  • Peças de Reposição

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 14

Quick Links

Download this manual

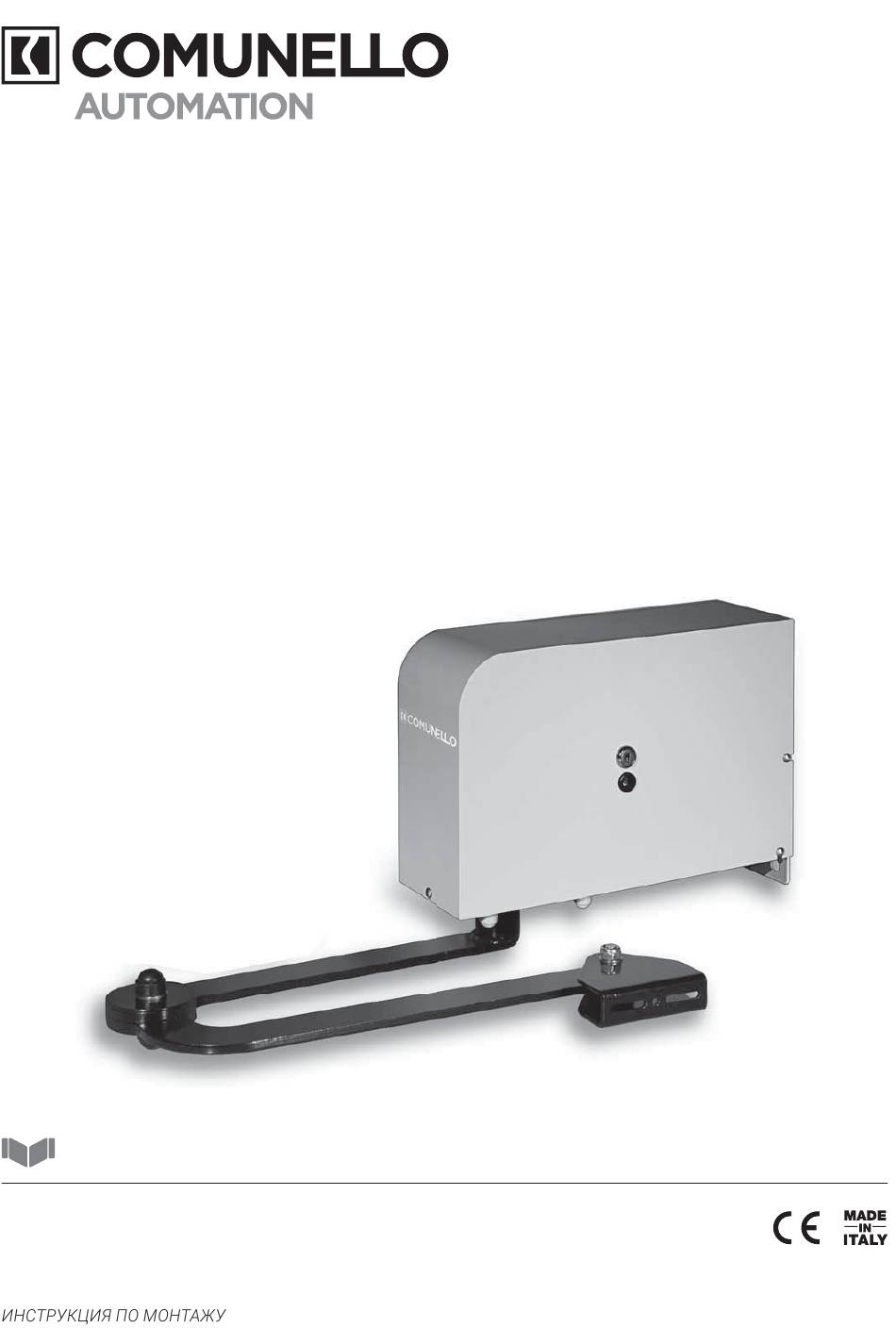

INSTALLATION AND USER'S MANUAL
CONDOR 500 S
Swing gates automation with articulated arms.
Suitable for lightweight gates and for single leaves and for use
with large posts
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATIONS-UND GEBRAUCHSANLEITUNG
INSTRUCIONS D'UTILISATION ET D'INSTALLATION
INSTRUCCIONES DE USO Y DE INSTALACION
MANUAL DE INSTRUÇÕES DE UTILIZAÇÃO
comunello.com
91300294 - Rev.03 - 11/01/21
