IMPORTANT
• Nous vous suggérons de lire ce dépliant jusqu'au bout et de suivre les instructions simples étape par étape.
• Vérifiez soigneusement que vous avez toutes les pièces avant de commencer l'assemblage.
• Gardez les pièces de fixation hors de la portée des enfants et tenez les enfants bien éloignés de la zone
d'assemblage.
• Nous recommandons d'utiliser l'emballage pour protéger les surfaces durant l'assemblage.
AVERTISSEMENT
• Manipulez les pièces de bois avec soin durant l'assemblage, car elles peuvent s'égratigner facilement.
No.
Illustration
1
2
L1
R1
A
B
C
DIRECTIVES D'ASSEMBLAGE
ASSEMBLY INSTRUCTIONS

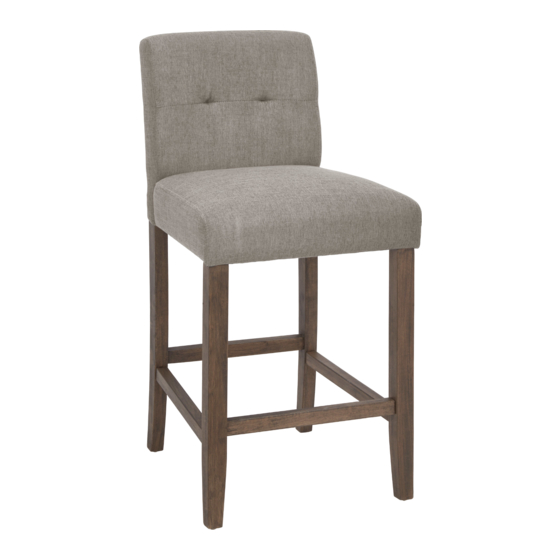

TABOURET / BAR STOOL
Description
QTÉ/QTY
Dossier
1
Backrest
Siège
1
Seat
Patte gauche
2
Left leg
Patte droite
1
Right leg
Boulon
Bolt
9
M6X55MM
Rondelle de blocage
9
Lock washer
Rondelle plate
9
Flat washer
SKU 9393715 / 9393716
IMPORTANT
• We suggest you read through this leaflet and follow the simple step-by-step instructions.
• Carefully check that you have all parts before beginning assembly.
• Keep fittings out of children's reach and keep children well away from the assembly area.
• We recommend using the packaging to protect surfaces during assembly.
WARNING
Handle wood components with care during assembly as they can scratch easily.
No.
Illustration
L2
R2
3
10
D
E
Description
Barre gauche
Left Stretcher
Barre droite
Right Stretcher
Repose-pieds avant
Front footrest
Barre de métal
Metal rod
Vis
Screw
M4X45MM
Clé hexagonale
Allen key
QTÉ/QTY
1
1
1
1
6
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bouclair 9393715
Summary of Contents for Bouclair 9393715
- Page 1 DIRECTIVES D’ASSEMBLAGE ASSEMBLY INSTRUCTIONS TABOURET / BAR STOOL SKU 9393715 / 9393716 IMPORTANT IMPORTANT • Nous vous suggérons de lire ce dépliant jusqu’au bout et de suivre les instructions simples étape par étape. • We suggest you read through this leaflet and follow the simple step-by-step instructions.
- Page 3 Ouvrez le couvercle en tissu et retirez-le. Fixez 1 x boulon (A), 1 x rondelle de blocage (B) et 1 x rondelle plate (C) au dossier (1) et au siège (2) à l'aide de la clé hexagonale (E). Ne pas trop serrer.
- Page 4 Insérez 4 x boulons (A), 4 x rondelles de blocage (B) et 4 x rondelles plates (C) au bas du siège (2) et insérez le repose-pieds avant (3) à l'aide de la clé hexagonale (E). Ne pas serrer complètement. Verrouillez à 80%. image Insert 4 x bolt (A), 4 x lock washer (B) and 4 x flat washer (C) in the bottom of the seat (2) and insert the front footrest (3) using the Allen key (E).
- Page 5 Attachez le couverture en tissu. Reattach the cloth cover. imae Mettez la barre en métal (4) sur le repose-pieds avant (3). Put metal rod (4) on front footrest (3). imae Questions? customerservice@bouclair.com / 1-800-268-2524...
