LK WSS Mini
Utförande
LK Vattenfelsbrytare WSS är en produkt som
är till för att förebygga vattenskador och dess
omfattning. Systemet LK WSS Mini används för
att styra vattentillförseln lokalt eller centralt i hus
eller lägenhet. Det är också möjlighet att ansluta
läckagedetektorer som placeras där särskild risk
för läckage fi nns, exempelvis under diskbänk.
Koppla till LK Manöverpanel för att underlätta
manövrering av systemet. Systemet är utvecklat
för att vara användarvänligt och tillförlitligt.
Systembeskrivning

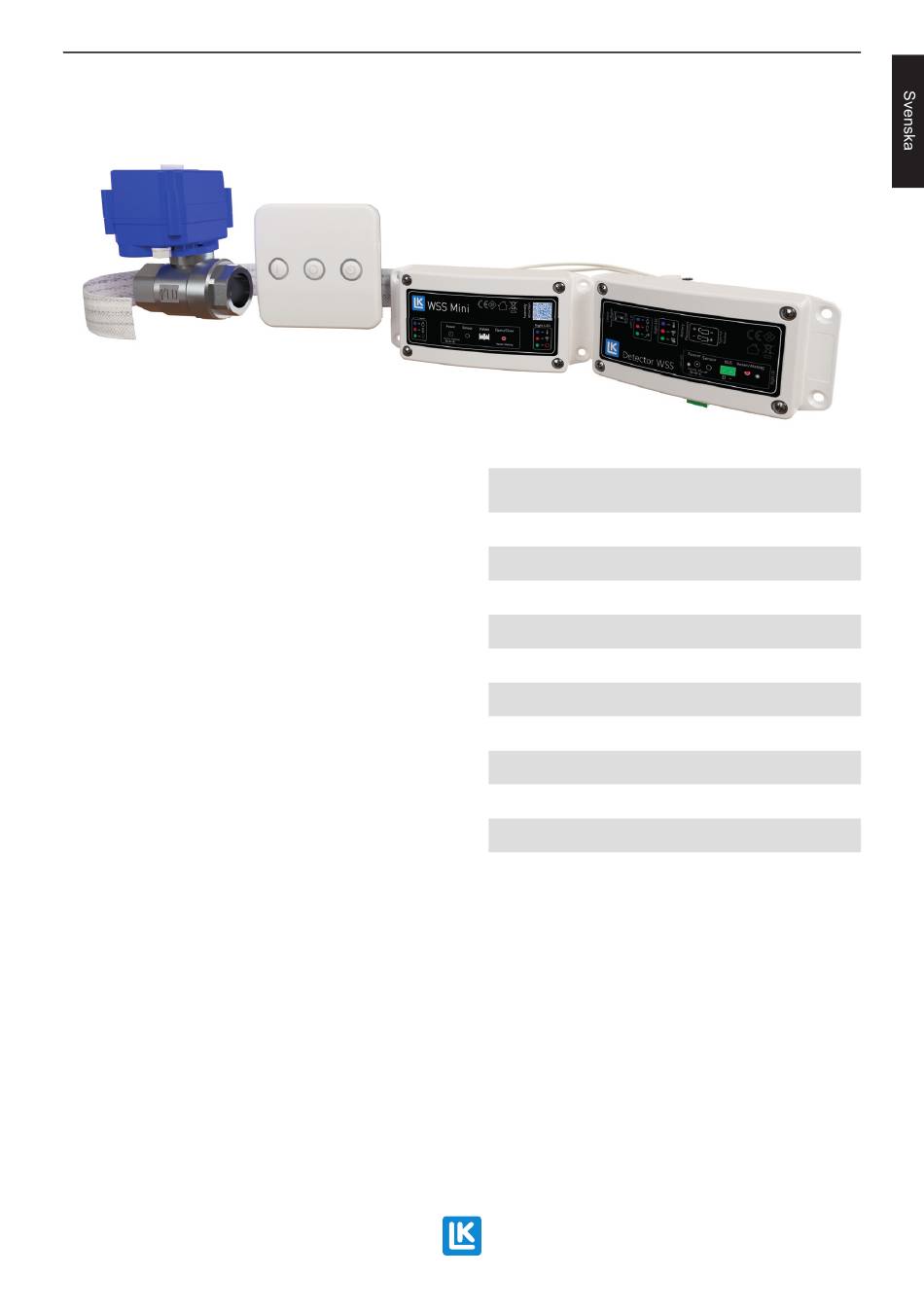

LK WSS Mini består av en huvudenhet, en LK
sensor WSS och en motorventil. Systemet kan
kompletteras med manöverpanel och fl er läcka-
gedetektorer. Öppning och stängning av vatten-
tillförseln sker genom en knapp på huvudenheten
som öppnar motorventilerna för vattentillförseln.
Det går även att lägga till LK Manöverpanel som
placeras på lättillgänglig plats för att enklare kun-
na styra vattentillförseln. Alla tillbehör ansluts
trådlöst till huvudenheten. Upp till 16 läckagede-
tektorer kan anslutas trådlöst. Läckagedetektorer-
na placeras på platser där särskild risk för läckage
fi nns för ökad säkerhet.
Om en läckagedetektor upptäcker ett läckage så
stänger huvudenheten motorventilerna och vat-
tentillförseln upphör. När läckaget är åtgärdat
måste en reset göras på läckagedetektorn och
huvudenheten. Läckagedetektorn har även en
inbyggd temperaturövervakning som stänger av
vattnentillförseln vid temperaturer under 5° C.
Huvudenheten kan också fungera som läckage-
detektor genom att ansluta en LK Sensor WSS.
Monteringsanvisning | LK WSS Mini
INNEHÅLLSFÖRTECKNING
Utförande
Systembeskrivning
Produktpaket
1
1
1
2
3
4
6
6
7
8
SE.40.C.11.2021-01-22
1 (7)
Advertisement
Chapters
Table of Contents
Related Manuals for LK WSS Mini
Summary of Contents for LK WSS Mini
-
Page 1: Table Of Contents
Uppstart av system Bruksanvisning Systembeskrivning Teknisk data LK WSS Mini består av en huvudenhet, en LK sensor WSS och en motorventil. Systemet kan Miljö kompletteras med manöverpanel och fl er läcka- Garanti gedetektorer. Öppning och stängning av vatten- tillförseln sker genom en knapp på... -
Page 2: Montering Av System
Exempel på lämpliga platser är i kökets diskbänkskåp, un- LK WSS mini kan alternativt monteras i LK In- der diskmaskin och andra hushållsapparater så- stallationsskåp för placering i vägg eller tak. som kaffemaskiner, vattenkylare eller ismaskiner. -
Page 3: Uppstart Av System
Monteringsanvisning | LK WSS Mini Inlärning Läckagedetektorn har en inbyggd temperatur- övervakning. Om temperaturen understiger +5 Om man använder sig av några tillbehör krävs °C kommer enheten att larma samt skicka en alltid inlärning då dessa är trådlösa. Trådlös signal till huvudenheten för att stänga av vatt- kommunikation upprättas till huvudenheten en-... -
Page 4: Bruksanvisning
Bruksanvisning B-larm Kommunikationslarm Indikeras på Med LK WSS Mini installerad minskas risken för huvudenheten och läckagedetektorn vattenskador i fastigheten. Systemet styrs och blinkar den högra dioden rött. På övervakas via huvudenheten. Till huvudenheten manöverpanel indikeras det med gul... - Page 5 Monteringsanvisning | LK WSS Mini Utökning av systemet Vill man lägga till fl er enheter i systemet se bi- packad Quick guide eller läs under Uppstart av system i denna anvisning. Manuell öppning/stängning av motorventil Tvångsöppning av motorventilen kan göras ge- nom att dra upp det vita vredet (1) och snurra det tills du ser att ventilen är öppen genom lägesin-...
-
Page 6: Teknisk Data
Monteringsanvisning | LK WSS Mini Teknisk data Garanti Huvudenhet LK Systems AB ansvarar för fel i vara som fram- Drivs med 5V 0,2A DC. träder inom två år från varans överlämnande till Kontakt för att ansluta sensor: 3,5 mm. köparen. Om LK ansvarar för fel i varan har LK Radiofrekvens: 433 MHz, dubbelriktad. -
Page 7: Tillbehör
RSK 188 22 22 LK Förgrening WSS RSK 188 22 23 LK Förlängningskabel WSS RSK 188 22 88 LK Ingångslänk RSK 188 23 29 LK Webbserver RSK 241 70 35 SE.40.C.11.2021-01-22 7 (7) LK Systems AB, Box 66, 161 26 Bromma | www.lksystems.se... - Page 8 å være brukervennlig og pålitelig. Oppstart av system Systembeskrivelse Bruksanvisning LK WSS Mini består av en hovedenhet, en LK sen- Tekniske data sor WSS og en motorventil. Systemet kan supple- res med kontrollpanel og fl ere lekkasjedetektorer.
-
Page 9: Montering Av System
LK WSS mini kan alternativt monteres i LK Instal- parater som kaffemaskin, vannkjøler eller isma- lasjonsskap for plassering i vegg eller tak. skin. Andre eksempler på steder er vaskerom og under vaskemaskin, toalett og baderom. -
Page 10: Oppstart Av System
Monteringsanvisning | LK WSS Mini Lekkasjedetektoren har en integrert temperaturo- nikasjon opprettes til hovedenheten i henhold til vervåking. Hvis temperaturen går under +5 °C, nedenfor. vil enheten gi en alarm og sende et signal til hove- denheten for å stenge vannet. Plasser sensoren på... -
Page 11: Bruksanvisning
Bruksanvisning hovedenheten og lekkasjedetektoren med blinkende rød høyre diode. På kontrollpanelet indikeres det med Med LK WSS Mini installert reduseres risikoen gul diode. Det kan ta opptil 6 timer for vannskader på eiendommen. Systemet styres før alarmen aktiveres. Radio overvå- og overvåkes via hovedenheten. - Page 12 Monteringsanvisning | LK WSS Mini åpen. Trykk ned vrideren igjen. Lukking gjøres på samme måte: vri vrideren til posisjonsindikatoren Tilbakestilling av A-alarm gjøres ved å holde nede viser lukket. knappen Open/Close i 5 sekunder på hovedenhet eller open- og close-knappen samtidig i 5 sekunder på...
-
Page 13: Tekniske Data
Garanti LK Systems er ansvarlig for feil på varen som viser seg innen to år fra levering til kjøperen. Hvis LK er ansvarlig for feil på varen har LK rett til å erstatte NO.40.C.11.2021-01-22 6 (7) -
Page 14: Tilbehør
NRF 505 18 49 LK Forgrening WSS NRF 505 18 42 LK Forgreningskabel WSS NRF 505 18 43 LK Inngangslenke NRF 505 18 65 LK Webserver NRF 836 47 85 NO.40.C.11.2021-01-22 7 (7) LK Systems AS, Eikenga 17, 0579 Oslo | www.lksystems.no... -
Page 15: Rakenne
LK Ohjauspaneelin liittäminen helpottaa järjestelmän käyttöä. Järjestelmä on suunniteltu Järjestelmän käynnistys käyttäjäystävälliseksi ja luotettavaksi. Käyttöohje Järjestelmäkuvaus Tekniset tiedot LK WSS Mini sisältää keskusyksikön, LK Anturi Ympäristö WSS:n ja moottoriventtiilin. Järjestelmää voidaan Takuu täydentää ohjauspaneelilla ja vuodonilmaisimilla. Vedensyöttö avataan ja suljetaan keskusyksikössä Lisävarusteet olevalla painikkeella, joka ohjaa vedensyötön... -
Page 16: Järjestelmän Asennus
Sensor-lii- Järjestelmä ehkäisee vesivahinkoja moottorivent- täntään. Keskusyksikön mukana toimitetaan aina tiilin jälkeisessä putkistossa. yksi anturi. LK WSS mini voidaan asentaa myös LK Jakotukki- Vuodonilmaisimen asennus kaappiin, jolloin sen voi upottaa seinään tai asen- taa kattoon. Vuodonilmaisimet asennetaan paikkoihin, joissa halutaan valvoa mahdollisia vuotoja. -
Page 17: Järjestelmän Käynnistys
Jokaiseen vuodonilmaisimeen kuuluu kaksi antu- ria. Järjestelmään voidaan lisätä antureita tuot- Kytke keskusyksikköön ja muihin laitteisiin virta teen LK Anturi haaroituksella WSS:n avulla, tai tai aseta niihin paristot. LK Haaroitus WSS:llä, sekä mahdollisesti LK Jat- kokaapeli WSS:llä, katso osio Lisävarusteet. -
Page 18: Käyttöohje
Tiedonsiirtohälytys ilmaistaan kes- Käyttöohje kusyksikössä ja vuodonilmaisimessa oikealla olevalla punaisena vilkku- valla merkkivalolla. Ohjauspanee- LK WSS Mini pienentää vesivahingon riskiä lissa se ilmaistaan keltaisella merk- kiinteistössä. Järjestelmää ohjataan ja valvotaan kivalolla. Voi kestää 6 h, ennen kuin keskusyksiköstä. Keskusyksikköön voi liittää... - Page 19 Asennusohje | LK WSS Mini Järjestelmän laajennus Jos haluat lisätä järjestelmään laitteita, katso mukana tuleva pikaopas tai lue tämän ohjeen osio Järjestelmän käynnistys. Moottoriventtiilin manuaalinen avaaminen/sulke- minen Moottoriventtiilin pakotettu avaaminen voidaan tehdä seuraavasti: Vedä ylös valkoista säätöpyö- Paina vuodonilmaisimen painiketta nollausta varten.
-
Page 20: Tekniset Tiedot
Kun järjestelmä on valmis romutettavaksi, se viedään kierrätyskeskukseen, jossa se kierrätetään elektroniikkaromuna. Takuu LK Systems Oy vastaa tuoteviasta, joka ilmenee kahden vuoden kuluessa tuotteen toimituksen jäl- keen. Jos LK:lla on vastuu viasta, LK:lla on oikeus FI.40.C.11.2021-01-22 6 (7) -
Page 21: Lisävarusteet
Tuotenro 188 22 22 LK Haaroitus WSS Tuotenro 188 22 23 LK Jatkokaapeli WSS Tuotenro 188 22 88 LK Langaton lähetin Tuotenro 188 23 29 LK Verkkopalvelin Tuotenro 241 70 35 FI.40.C.11.2021-01-22 7 (7) LK Systems OY, Huoltotie 4, 04300 Tuusula | www.lksystems.fi... - Page 22 Starting the system System description Operating instructions LK WSS Mini consists of a master unit, an LK sen- Technical data sor WSS and an electric valve. The system sup- ports the addition of a control panel and mutliple Environment leak detectors.
-
Page 23: System Assembly
Installing leak detectors Alternatively, LK WSS Mini can be assembled in a LK Installation cabinet for placement in a wall The leak detectors are placed in sites at which or ceiling. -
Page 24: Starting The System
Power up the master unit and other units with Two sensors are included with each leak detec- either battery power or an external power source. tor. More sensors can be added with LK Sensor and branch cable WSS or LK Splitter Cable and Programming LK Extension Cable if required. -
Page 25: Operating Instructions
Radio is always The risk of water damage to the property is mi- monitored. nimised with LK WSS Mini installed. The system is controlled and monitored by the master unit. A The right diode on the master unit is... - Page 26 Assembly instructions | LK WSS Mini System expansion To add one or more units to the system, refer to Starting the System in this guide, or the Quick Guide. Manually opening/closing An electric valve can be forced open by lifting and turning the white handle (1) until the status Press the button on the leakage detector to reset.
-
Page 27: Technical Data
Radio frequency: 433 MHz, bi-directional. Temperature measurement: -10 - 55 °C. ble for the fault in the product, LK has the right to 2 x LK electric valves can be connected. replace the product with either a new or repaired Dimensions: 137 x 62 x 28 mm. -
Page 28: Accessories
RSK 188 22 23 LK Extension Cable WSS RSK 188 22 88 LK Input link RSK 188 23 29 LK Web server RSK 241 70 35 EN.40.C.11.2021-01-22 LK Systems AB, Box 66, 161 26 Bromma, Sweden | www.lksystems.se/en 7 (7)
