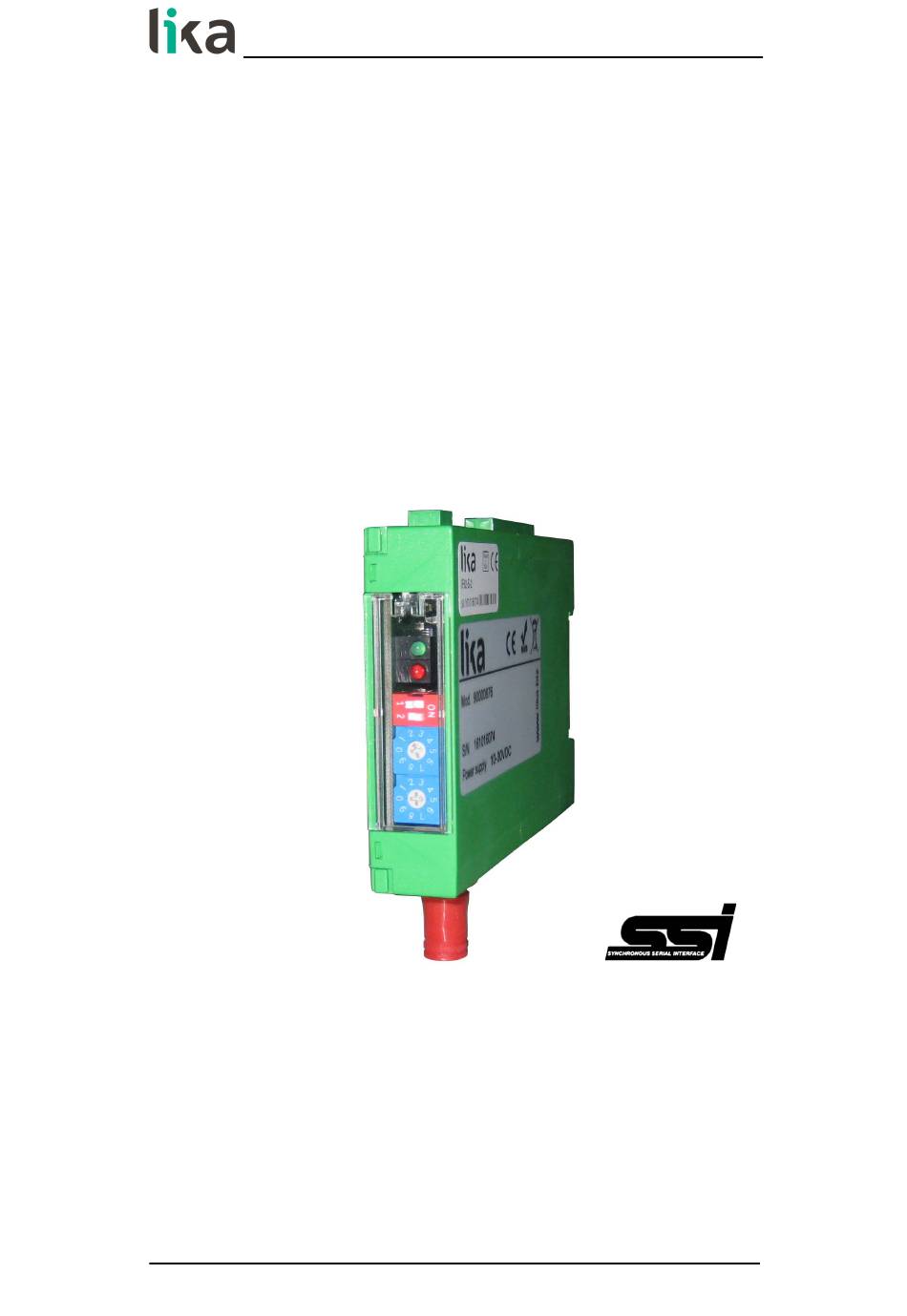

IF62 - IF63
Manuale d'uso
IF62 - IF63
Descrizione

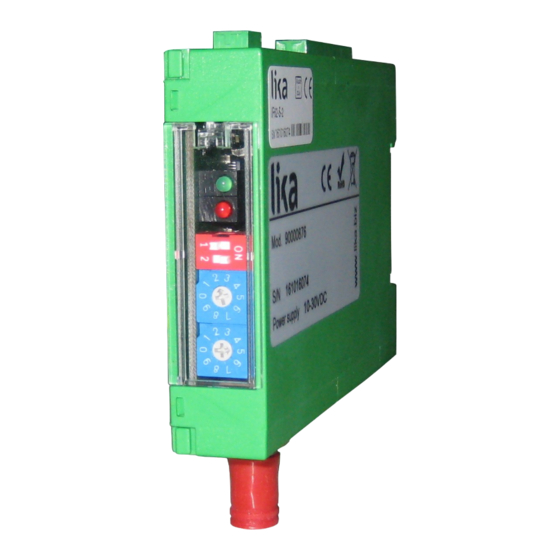

IF62 e IF63 sono moduli per fibra ottica specificamente progettati per la
trasmissione di segnali rilasciati da encoder, sensori e sistemi di misura provvisti
di interfaccia SSI. Questi moduli consistono in un trasmettitore (IF62) e di un
ricevitore (IF63) che lavorano accoppiati formando un sistema integrato per la
trasmissione di segnali assoluti SSI mediante l'utilizzo di fibre ottiche. Sono
disponibili in due varianti di tensione di alimentazione per trasmissioni fino a
2000 m. I cavi a fibra ottica sono adatti all'utilizzo in aree esplosive.
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Introduzione
4 - Istruzioni di montaggio
5 - Connessioni elettriche
6 – Modalità operativa e funzione dei LED
MAN IF62_IF63 I_E 1.2.odt
1 / 28

Advertisement

loading
Need help?

Need help?

Do you have a question about the IF62 and is the answer not in the manual?

Questions and answers

Summary of Contents for Lika IF62

  • Page 1 IF62 e IF63 sono moduli per fibra ottica specificamente progettati per la trasmissione di segnali rilasciati da encoder, sensori e sistemi di misura provvisti di interfaccia SSI. Questi moduli consistono in un trasmettitore (IF62) e di un ricevitore (IF63) che lavorano accoppiati formando un sistema integrato per la trasmissione di segnali assoluti SSI mediante l'utilizzo di fibre ottiche.
  • Page 2 è considerato una violazione delle norme di sicurezza standard previste dal costruttore o richieste dall'uso per cui lo strumento è destinato; • Lika Electronic non si assume alcuna responsabilità per eventuali danni o lesioni derivanti dall'inosservanza delle norme di sicurezza da parte dell'utilizzatore.
  • Page 3 Citare sempre il codice di ordinazione e il numero di serie quando si contatta Lika Electronic per l'acquisto di un ricambio o nella necessità di assistenza tecnica. Per ogni informazione sulle caratteristiche tecniche del dispositivo fare riferimento al catalogo del prodotto.
  • Page 4 IF62 - IF63 renda necessaria la separazione del potenziale a causa della grande differenza di potenziale tra la sorgente del segnale e l'unità di processamento. Generalmente una grande differenza di potenziale si riscontra nelle applicazioni in cui vi sia una distanza considerevole tra l'encoder / sensore e il PLC o qualsivoglia altra elettronica di processamento.
  • Page 5 ATTENZIONE Effettuare il montaggio meccanico esclusivamente in assenza di tensione. I moduli di trasmissione / ricezione IF62 / IF63 devono essere installati e protetti all'interno di un quadro elettrico. Dispongono di sistema di fissaggio su guide di tipo top hat da 35 mm secondo la norma EN 60715.
  • Page 6 IF62 - IF63 I fili sia in ingresso che in uscita e i fili per bassissime tensioni (ELV, extra-low voltage) devono essere separati da cavi elettrici pericolosi (circuiti SELV, safety extra-low voltage) mediante un doppio strato isolante o un isolamento rinforzato.
  • Page 7 IF62 - IF63 5 - Connessioni elettriche ATTENZIONE Effettuare le connessioni elettriche esclusivamente in assenza di tensione. 5.1 Descrizione dei pin dei connettori del trasmettitore IF62 Connettore a 11 pin Segnale Descrizione 0Vdc (GND) Alimentazione per encoder +Vdc Clock +...
  • Page 8 IF62 - IF63 5.2 Descrizione dei pin dei connettori del ricevitore IF63 Connettore a 11 pin Segnale Descrizione 0Vdc (GND) Alimentazione esterna +Vdc Clock + Clock da PLC / target unit a IF63 Clock - Data + Dati da IF63 a PLC / target unit Data - Errore (si veda la sezione “6.2.2...
  • Page 9 6V si procura la rottura del fusibile alloggiato all'interno del dispositivo; nei limiti del possibile questo deve essere evitato. Per i moduli IF62-S-2 e IF63-S-2, il valore limite di tensione è invece di 33V. ATTENZIONE Il fusibile può essere sostituito solamente presso la sede del costruttore.
  • Page 10 IF62 - IF63 5.4 Collegamento ottico Per il collegamento ottico dei moduli Lika Electronic è in grado di fornire i cavi in fibra ottica multimodale adatti allo scopo. In alternativa si può utilizzare qualsiasi cavo in fibra multimodale con nuclei di diametro 50/125 µm oppure 62,5/125 µm.
  • Page 11 6 – Modalità operativa e funzione dei LED 6.1 Impostazione del trasmettitore IF62 e significato LED I moduli trasmettitori IF62 sono Master locali. Questo significa che essi generano i segnali di clock che devono essere forniti all'encoder/sensore. Dopo il collegamento elettrico, gli switch DIL disponibili nel pannello frontale dell'unità...
  • Page 12 Si vuole collegare un encoder multigiro con risoluzione di 25 bit. Lo switch rotativo X10 (valore delle decine) dovrà essere impostato a “2”, mentre lo switch rotativo X1 (valore delle unità) dovrà essere impostato a “5”. 6.1.4 Funzione dei LED del trasmettitore IF62 Condizione operativa LED L1 Alimentazione L'unità...
  • Page 13 Se l'unità di controllo invia un numero di impulsi maggiore di quello impostato nel modulo trasmettitore IF62, i dati saranno validi fino al numero di impulsi impostato. Gli impulsi di clock in soprannumero saranno riempiti con degli zeri. Il tempo monoflop del modulo ricevitore IF63 è...
  • Page 14 Versione Data Descrizione Interfaccia 26.11.2011 Prima stampa 21.11.2016 Revisione generale 15.01.2020 Aggiornamento sezione “5 - Connessioni elettriche” Lika Electronic Via S. Lorenzo, 25 • 36010 Carrè (VI) • Italy Tel. +39 0445 806600 Fax +39 0445 806699 info@lika.biz • www.lika.biz...

  • Page 15: Table Of Contents

    IF62 and IF63 are optical fiber modules specifically designed for transmission of data output by an SSI encoder, sensor or measuring system. These modules consist of a transmitter (IF62) and a receiver (IF63) that are coupled to form an SSI absolute signal transmission system through optical fibers. They are available in two supply voltage variants for transmissions up to 2,000 m (approx.

  • Page 16: Safety Summary

    • failure to comply with these precautions or with specific warnings elsewhere in this manual violates safety standards of design, manufacture, and intended use of the equipment; • Lika Electronic assumes no liability for the customer's failure to comply with these requirements. 1.2 Electrical safety •...

  • Page 17: Identification

    IF62 and IF63 are optical fiber modules specifically designed for transmission of data output by an SSI encoder, sensor or measuring system. These modules consist of a transmitter (IF62) and a receiver (IF63) that are coupled to form an SSI absolute signal transmission system through optical fibers. The optical fibre...
  • Page 18 IF62 - IF63 The optical fiber cable is failure-safe: it does not pose any danger in case of damage. Since the used light-emitting component is not a laser, but a light- emitting diode, the transmission line is totally safe, even when gazing into the open connector or into the broken glass fiber.

  • Page 19: Mounting Instructions

    4 - Mounting instructions WARNING Mount the unit with power supply disconnected. IF62 - IF63 transmitter – receiver modules must be installed and protected inside the electric panel. They provide 35 mm top hat rail mounting according to EN 60715.
  • Page 20 IF62 - IF63 Incoming as well as outgoing wires and wires for extra low voltages (ELV) must be separated from dangerous electrical cables (SELV circuits) by using a double or reinforced insulation. All selected wires and insulations must comply with the provided voltage and temperature ranges.

  • Page 21: Electrical Connections

    5.1 IF62 transmitter pin assignment 11-pin connector Signal Description 0Vdc (GND) Power supply to encoder +Vdc Clock + Clock from IF62 to encoder / sensor Clock - Data + Data from encoder / sensor to IF62 Data - /Error Not used...
  • Page 22 IF62 - IF63 5.2 IF63 receiver pin assignment 11-pin connector Signal Description 0Vdc (GND) External power supply +Vdc Clock + Clock from PLC / target unit to IF63 Clock - Data + Data from IF63 to PLC / target unit...
  • Page 23 The outputs of the modules are only conditionally short-circuit proof; therefore please avoid compulsorily short-circuits between the modules or with the earth. Exceeding the supply voltage of the modules IF62-S-1 and IF63-S-1 above a value of about 6V causes the fuse located inside the device to break and thus this condition must be avoided.
  • Page 24 5.4 Optical connections To connect the modules a cord set of multimode optical fiber cables assembled and supplied by Lika Electronic can be used. Alternatively any multimode optical fiber cable having either 50/125 µm or 62.5/125 µm core diameter will be suitable for such use.

  • Page 25: Operation And Leds' Function

    6 – Operation and LEDs' function 6.1 IF62 transmitter's settings and LEDs IF62 transmitter modules are local Masters. This means that they generate the clock signals to be provided to the encoder/sensor. After connecting the wires, the DIL switches located in the front side of the unit must be set in order to adjust the clock features.
  • Page 26 A 25-bit multiturn encoder is connected. Then the X10 rotary switch (tens value) must be set to “2”, while the X1 rotary switch (units value) must be set to “5”. 6.1.4 IF62 transmitter's LEDs function Operating condition L1 Power LED The power supply is switched on and the •...
  • Page 27 If the target unit sends a number of pulses greater that the one set in the IF62 transmitter module, then the data is valid up to the set number of pulses. The exceeding clock pulses will be filled with zeros.
  • Page 28 Document release Release date Description Interface 26.11.2012 First issue 21.11.2016 General review 15.01.2020 “5 - Electrical connections” section updated Lika Electronic Via S. Lorenzo, 25 • 36010 Carrè (VI) • Italy Tel. +39 0445 806600 Fax +39 0445 806699 info@lika.biz •...
