Giacomini KLIMAdomotic K410W Series Manual

KLIMA
doMotIc
0833ML Luglio 2021 - July 2021
S
enSori wireleSS di temperatura
W /
ireless temperature humidity sensors
K410w
Termoregolazione KLIMAdomotic
KLIMAdomotic thermoregulation
KLIMAdomotic è un sistema di regolazione intelligente ottimizzato per
sistemi a pannelli radianti e per sistemi di termoregolazione con valvole
termostatiche radiocontrollate (Wireless).
Consente quindi di gestire, con un'unica interfaccia-utente tutti gli aspetti
del comfort indoor, dal riscaldamento alla climatizzazione estiva, passando
dal ricambio aria e controllo dell'umidità. L'unità di controllo KD410 Connect
viene opportunamente configurata, in base al sistema installato.
Il prodotto ha un software specifico per le differenti tipologie di impianto:
- Connect-Rad per sistemi radianti
- Connect-TRV per sistemi di termoregolazione a valvole termostatiche wireless
L'unità KD410 Connect permette all'utente di essere sempre connesso al
proprio impianto: è facilmente configurabile grazie all'interfaccia grafica user
friendly ed è controllabile da remoto utilizzando i più comuni Smartphone
tramite l' A PP dedicata "Giacomini Connect".
KLIMAdomotic is a smart control system optimized for radiant panel and
thermoregulation systems with R/C thermostatic valves (Wireless).
It thus enables to control all aspects of indoor comfort through one single
interface-user, from heating to summer air conditioning, through air exchange
and humidity control. The KD410 Connect control unit can be properly
configured based on the installed system. The product features a specific
software version according to the different type of system:
- Connect-Rad for radiant systems
- Connect-TRV for thermoregulation systems with thermostatic valves (Wireless)
With KD410 Connect the user is constantly connected to his system: it is easy to
configure thanks to the user-friendly graphic interface and it can be controlled
remotely using the most commonly Smartphones through the "Giacomini
Connect" dedicated App.
/
umidità
K410W

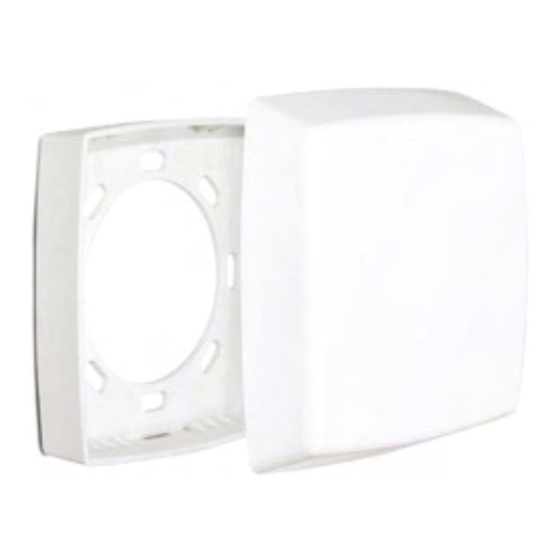

Descrizione - Description
K410WY001 (KLIMAdomotic-TRV)
Sensore wireless di temperatura da posizionare opzionalmente in ambienti
regolati dalle valvole termostatiche con cronotermostato per radiatori K470W.
Comunicazione con KD410 Connect-TRV tramite protocollo LoRa, in grado
di garantire elevata affidabilità delle prestazioni radio (grande portata ed
estrema riduzione delle interferenze) ed elevato risparmio energetico delle
batterie (invio dati al sistema solo con variazioni apprezzabili delle grandezze
misurate, riducendo al minimo il numero delle trasmissioni).
Wireless temperature sensor for installation in rooms controlled by thermostatic
valves with K470W chronothermostat for radiators. Communication with KD410
Connect-TRV through the LoRa protocol, able to guarantee high levels of reliability
of radio performance (great capacity and extreme reduction of interferences) and
great levels of battery energy saving (data sent to the system only when noticeable
variations are read, thus reducing to the minimum the number of transmissions).
K410WY002 (KLIMAdomotic-RAD)
Sensore wireless di temperatura/umidità da posizionare in ambienti regolati
dall'impianto radiante e messo in comunicazione con il modulo KPM40
Hydro attraverso il K410WY012 Access point tramite protocollo LoRa, in grado
di garantire elevata affidabilità delle prestazioni radio (grande portata ed
estrema riduzione delle interferenze) ed elevato risparmio energetico delle
batterie (invio dati al sistema solo con variazioni apprezzabili delle grandezze
misurate, riducendo al minimo il numero delle trasmissioni).
Wireless temperature/humidity sensor for installation in rooms controlled by the
radiant system and communicating with the KPM40 Hydro module through
K410WY012 Access point via LoRa protocol, able to guarantee high levels
of reliability of radio performance (great capacity and extreme reduction of
interferences) and great levels of battery energy saving (data sent to the system
only when noticeable variations are read, thus reducing to the minimum the
number of transmissions).
K410WY003 (KLIMAdomotic-RAD)
Sensore wireless di temperatura da posizionare in ambienti regolati
dall'impianto radiante e messo in comunicazione con il modulo KPM40
Hydro attraverso il K410WY012 Access point tramite protocollo LoRa, in grado
di garantire elevata affidabilità delle prestazioni radio (grande portata ed
estrema riduzione delle interferenze) ed elevato risparmio energetico delle
batterie (invio dati al sistema solo con variazioni apprezzabili delle grandezze
misurate, riducendo al minimo il numero delle trasmissioni).
Wireless temperature sensor for installation in rooms controlled by the radiant
system and communicating with the KPM40 Hydro module through K410WY012
Access point via LoRa protocol, able to guarantee high levels of reliability of radio
performance (great capacity and extreme reduction of interferences) and great
levels of battery energy saving (data sent to the system only when noticeable
variations are read, thus reducing to the minimum the number of transmissions).
K410WY012 (KLIMAdomotic-RAD)
Access point per sensori wireless di temperatura/umidità (K410WY002/003)
e sensore di temperatura/umidità, da posizionare in un ambiente regolato
dall'impianto radiante e messo in comunicazione con il modulo KPM40 Hydro
attraverso cavo ModBus. Comunicazione verso sensori K410WY002/003
tramite protocollo LoRa, in grado di garantire elevata affidabilità delle
prestazioni radio (grande portata ed estrema riduzione delle interferenze)
ed elevato risparmio energetico delle batterie (invio dati al sistema solo
con variazioni apprezzabili delle grandezze misurate, riducendo al minimo il
numero delle trasmissioni).
Access point for wireless temperature/humidity sensors (K410WY002/003) and
temperature/humidity sensors, to be installed in a room controlled by the radiant
system and communicating with the KPM40 Hydro module throught ModBus
cable. Communication with K410WY002/003 sensors throught LoRa protocol,
able to guarantee high levels of reliability of radio performance (great capacity
and extreme reduction of interferences) and great levels of battery energy saving
(data sent to the system only when noticeable variations are read, thus reducing
to the minimum the number of transmissions).
Nota. Note.
I dati dei sensori wireless vengono ricevuti direttamente dal concentratore
K410WY012 Access point, anch' e sso in grado di rilevare temperatura/
umidità, che a sua volta li trasferisce, via Modbus, al KPM40 Hydro.
The wireless sensor data is received directly by the K410WY012 Access
point concentrator device which is also able to read temperature/
humidity and in turn transfers it, via Modbus, to KPM40 Hydro.
1
