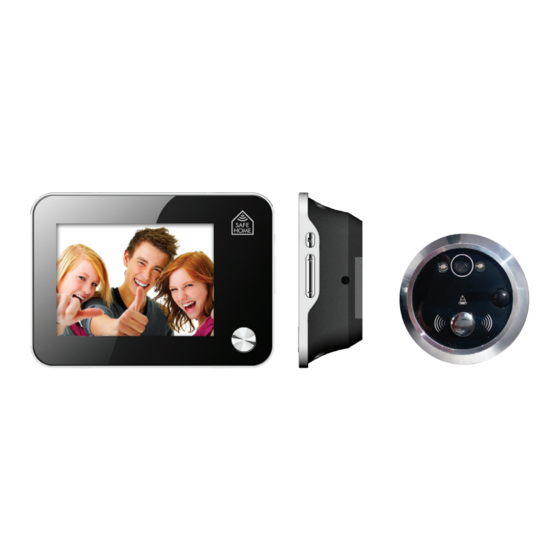

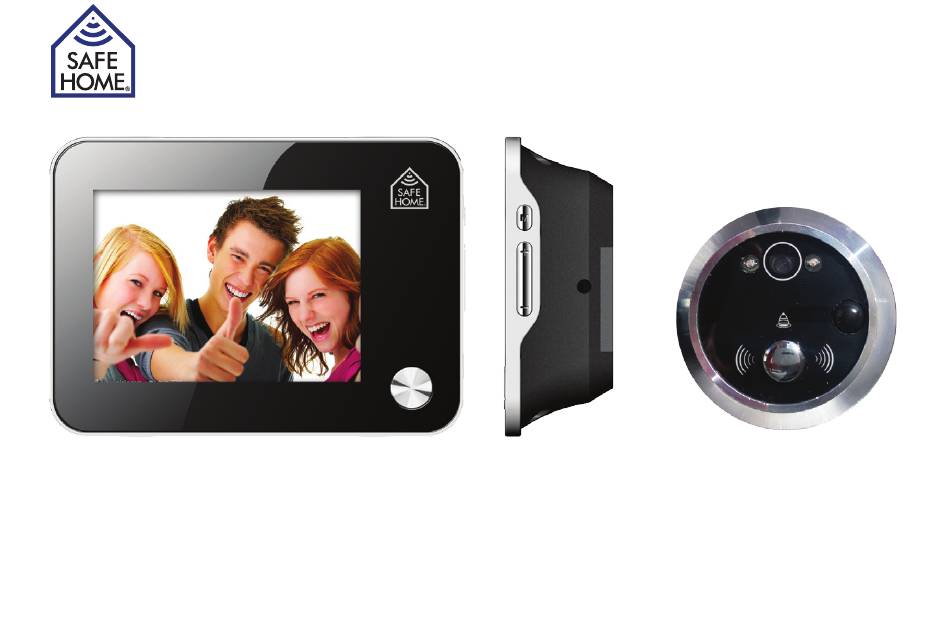

- Page 1 3.5” Digital Door Viewer MANUAL Model: DB-35HD UK - 02 SE - 22 Model: DB-35HD-M DK - 12 NO - 32...
- Page 2 Door Bell TF card slot Menu button Up button Down button Monitoring button www.safehome.dk...
-
Page 3: Table Of Contents
Camera lens IR lights Motion detect sensor (only model DB-35HD-M) Door Bell button Table of Contents 0. The Package Contains 1. Introduction of using Digital Door Viewer 2. Adjustment of Menu Mode 3. Installation 4. Disclaimer www.safehome.dk... -
Page 4: The Package Contains
0. The Package Contains 1 x Door Viewer 1 x Based Flange 1 x Door Viewer Lens 1 x Door Viewer Barrels 1 x Fixate Screw 1 x Manual 1. Introduction of using Digital Door Viewer These instructions should be retained for future reference. 1. - Page 5 6. When the screen is on, you can press “up” or “down” key to ZOOM in / out 7. When you turn on the Motion detect function, if someone stays outside 0.5~1M in front of the door for 5~10s, the DDV screen will automatically light up and snap one picture (only model DB-35HD-M). www.safehome.dk...
-
Page 6: Adjustment Of Menu Mode
2. Adjustment of Menu Mode Language Press menu button ,and then press “up” or “down” button to select the “language” Option, and then Press menu button to enter “language” option. Select the lan- guage and then press menu button to confirm the selection. Date &... - Page 7 Mode switch Press menu button, and then press “up” or “down” button to select “Mode switch” option, Press menu button to enter “Mode switch” option. Select the “Picture snap- ping” or “Video recording” mode and press menu button to confirm the selection. Preview Press menu button ,and then press “up”...
- Page 8 Ring set Press menu button ,and then press “up” or “down” button to select “Ring Set” option, Press “up” or “down” key to select the volume and the type of the door bell and press Menu button to confirm Motion Detect Press menu button , and then press “up”...
-
Page 9: Installation
3. Installation DIY 1. Insert Door Viewer lens (please tear backing paper of 3M double-sided adhe- sive) through door from outside (14 mm drill). 2. Pull off the 3M sticker 3. Insert Door Viewer barrel through Base flange and rotate to fix them with Door Viewer lens. - Page 10 4. Put 3 pcs AA battery in peephole viewer, then connect the FPC and fix it by extrusion with base flange. 5. Tightening the screw in to the screw hole (prevent accident dropping) www.safehome.dk...
-
Page 11: Disclaimer
SafeHome ApS is not liable for for faulty products, collaterat, incidental or conse- quential damage in connection with or arising from the use of SafeHome Digital Door Viewer, model: DB-35HD. SafeHome ApS reserves the right to revise and change all aspects of product and manuals with no further notice. - Page 12 Ringeklokke TF kortholder Menu knap Op knap Ned knap Skærm knap www.safehome.dk...
- Page 13 Kamera linse IR lys Bevægelses sensor (kun model DB-35HD-M) Ringetryk Indholdsfortegnelse 0. Pakken indeholder 1. Introduktion 2. Justering i Menu Mode 3. Installation 4. Ansvarsfraskrivelse www.safehome.dk...
- Page 14 0. Pakken indeholder 1 x Dørspion 1 x Flange 1 x Dørspion linse 1 x Dørspion beslag 1 x Fastgørelses skrue 1 x Brugsanvisning 1. Introduktion Disse instruktioner bør gemmes til fremtidigt brug. 1. Når besøgende trykker på ringetrykket, vil Digital Door Viewer (DDV) ringe/ lyde.
- Page 15 7. Når du aktiverer “Motion detect” funktion, vil der automatisk blive optaget et billede/video, hvis en person befinder sig nærmere end 0,5 ~ 1 m foran døren i mellem 5 - 10 sek, og skærmen vil lyse op (kun model DB-35HD-M) www.safehome.dk...
- Page 16 2. Justering af Menu Mode Sprog Tryk på knappen MENU, og tryk derefter på “op” eller “ned” knappen for at vælge “language” (sprog), og tryk derefter på MENU-knappen for at vælge “sprog” efter valgmulighederne. Dato & Tid Tryk på knappen MENU, og tryk derefter på “op” eller “ned” knappen for at vælge “Date &...
- Page 17 lang tid skærmen er tændt efter brug, tryk på menuknappen bekræfte valget Tilstand (foto/video) Tryk på knappen MENU, og tryk derefter på “op” eller “ned” for at vælge “Mode switch” (tilstand), Tryk på MENU-knappen for “Mode switch” valgmuligheden. Vælg “Picture snapping” eller “Video recording” tilstand, og tryk menu-knappen for at bekræfte valget.
- Page 18 Når du aktiverer Forstyr-ikke funktion, vil dørklokken ikke ringe. Ringe indstilling Tryk på MENU-knappen, og tryk derefter på “op” eller “ned” for at vælge “Ring Set” (ringe indstilling). Tryk på “op” eller “ned”-tasten for at vælge lydstyrken og typen af dørklokken og tryk på MENU knappen for at bekræfte Bevægelsessensor Tryk på...
- Page 19 3. Installation (gør det selv) 1. Indsæt Dørspionens linse (tag det dobbeltklæbende tape af) gennem hullet udefra (14 mm bor). 2. Tag det dobbeltklæbende tape af indersidens beslag. 3.. Indsæt Dørspionens rør gennem flangen og drej til, for at fastgøre dem på dørspionens linse.
- Page 20 4. Indsæt 3 stk AA batteri i skærmen, tilslut derefter det flade kabel jf. pilens retning, og saml det med bundflangen. 5. Sæt skruen ind i skruehullet og stram til. www.safehome.dk...
- Page 21 Produktet er ikke legetøj, og må aldrig benyttes som sådant. Evt. rettelser vil blive foretaget uden yderligere varsel. Vi fraskriver os ethvert ansvar for fejl, uheld, gener og ulykker opstået i forbindelse med brug af SafeHome Digital Door Viewer, model: DB-35HD. For support og yderligere information: www.safehome.dk www.safehome.dk...
- Page 22 Ringklocka TF kortholder Menu knapp OP knapp Ned knapp Skärmknapp www.safehome.dk...
- Page 23 Kamera linse IR lys Bevægelses sensor (endast model DB-35HD-M) Ringetryk Indholdsfortegnelse 0. Paketet innehåller 1. Introduktion 2. Justering av menyläge 3. Installation 4. Ansvarsfraskrivelse www.safehome.dk...
- Page 24 0. Paketet innehåller: 1 x titthål 1 x fläns 1 x titthålslins 1 x titthålsbeslag 1 x monteringsskruv 1 x bruksanvisning 1. Introduktion Dessa instruktioner bör sparas för framtida bruk. 1. När besökande trycker på ringklockan avger DDV (Digital Door Viewer) en signal.
- Page 25 4. När användaren har tryckt på skärmknappen sätts skärmen på och visar utomhusbilden. Genom att trycka på skärmknappen igen kan man ta ett foto. 5. Användaren kan välja ”Video” i menyn för att spela in i stället för att ta still- bilder.
- Page 26 2. Justering av menyläge Språk Tryck på menyknappen (”MENU”) och sedan på upp- eller nedknappen för att välja språk (”Language”). Tryck sedan på menyknappen igen för att välja språk efter alternativen. Datum och tid Tryck på menyknappen och sedan på upp- eller nedknappen för att välja datum och tid (”Date &...
- Page 27 hur länge skärmen ska vara på efter användning. Tryck sedan på menyknappen för att bekräfta valet. Läge (foto/video) Tryck på menyknappen och sedan på upp- eller nedknappen för att välja läge (”Mode Switch”). Tryck sedan på menyknappen igen för att välja läge efter alter- nativen.
- Page 28 (”Do not disturb”). Tryck på upp- eller nedknappen för att aktivera eller inaktivera funktionen. När du aktiverar ”Stör ej”-funktionen kommer ringklockan inte att ringa. Inställning av ringsignal Tryck på menyknappen och sedan på upp- eller nedknappen för att välja inställ- ningar för ringsignal (”Ring Set”).
- Page 29 3. Installation (gör-det-själv) 1. Sätt in titthålets lins (ta först av den dubbelhäftande tejpen) genom hålet utifrån (14 mm borr). 2. Ta av den dubbelhäftande tejpen på insidans beslag. 3. Sätt in titthålets rör genom flänsen och vrid till för att fästa dem på titthålets lins.
- Page 30 4. Sätt in 3 st. AA-batterier i skärmen, anslut sedan flatkabeln enligt pilens rikt- ning och samla allt med bottenflänsen. 5. Sätt in skruven i skruvhålet och skruva åt. www.safehome.dk...
- Page 31 Ev. rättelser görs utan ytterligare meddelande. Vi friskriver oss från ansvar för fel, olyckor, olägenheter och störningar som uppstår i samband med användning av SafeHome® Digital Door Viewer model: DB-35HD. Om du vill ha support eller ytterligare information besöker du www.safehome.dk.
- Page 32 Ringeklokke TF kortholder Menu knap OP knap Ned knap Skjerm knap www.safehome.dk...
- Page 33 Kamera linse IR lys Bevegelses sensor (kun model DB-35HD-M) Ringetryk Indholdsfortegnelse 0. Pakken inneholder 1. Introduksjon 2. Justering av Meny Mode 3. Installasjon 4. Ansvarsfraskrivelse www.safehome.dk...
- Page 34 0. Pakken inneholder 1 x Dør spion 1 x Flange 1 x Dør spion linse 1 x Dør spion beslag 1 x skrue 1 x Bruksanvisning 1. Introduksjon Disse instruksjoner bør gjemmes til fremtidig bruk. 1. Når besøkende trykker på ringetrykket, vil Digital Door Viewer (DDV) gi alarm- signal.
- Page 35 7. Når du aktiverer “Motion detect” funksjon, vil det automatisk bli opptatt et bilde/en video, hvis en person befinner seg nærmere end 0,5 ~ 1 m foran døren i mellom 5 - 10 sek, og skjermen vil lyse op (kun model DB-35HD-M). www.safehome.dk...
- Page 36 2. Justering av Meny Mode Språk Trykk på knappen MENY, og trykk deretter på “op” eller “ned” knappen for at velge “language” (språk), og trykk deretter på MENY-knappen for å inntaste “språk” etter valgmulighetene. Velg språk og trykk deretter på meny-knappen for å bekrefte valget. Dato &...
- Page 37 varigheten av, hvor lang tid skjermen er på etter bruk, trykk på menyknappen for å bekrefte valget Tilstand (foto/video) Trykk på knappen MENY, og trykk deretter på “opp” eller “ned” for at velge “Mode switch” (tilstand), Trykk på meny-knappen for å inntaste “Mode switch” valgmu- lighet.
- Page 38 distrub” (skal ikke forstyrres). Trykk på “opp” eller “ned”-knappen for å aktivere eller deaktivere forstyr ikke-funksjon. Når du aktiverer Forstyr ikke funksjon, vil dørklokken ikke ringe. Ringe innstilling Trykk på meny-knappen, og trykk deretter på “opp” eller “ned” for at velge “Ring Set”...
- Page 39 3. Installasjon (gjør det selv) 1. Innsett Dør spionens linse (ta det dobbeltklistrene tape av) gjennom hullet utefra (14 mm bor). 2. Ta det dobbeltklistrene tape av innersidens beslag. 3.. Innsett Dør spionens rør gjennom flangen og skru til, for å fastgjøre dem på dør spionens linse.
- Page 40 4. Innsett 3 stk AA batterier i skjermen, tilslutt deretter den flate kabelen efter retningen på pilen, og saml det med bunnflangen. 5. Sett skruen inn i skruehullet og stram til. www.safehome.dk...
- Page 41 Evt. rettelser vil bli utført uten ytterligere varsel. Vi fraskriver oss ethvert ansvar for feil, uhell, forstyrrelser og ulykker som oppstår i forbindelse med bruk afvSafeHome® Digital Door Viewer model: DB-35HD. For support og ytterligere informasjon gå til www.safehome.dk www.safehome.dk...
