PASSPORT
Siensor AF107
Liquid Level Sensor
ПАСПОРТ
说明书
www.siensor.com

Advertisement

Table of Contents
loading

Related Manuals for Siensor AF107

Summary of Contents for Siensor AF107

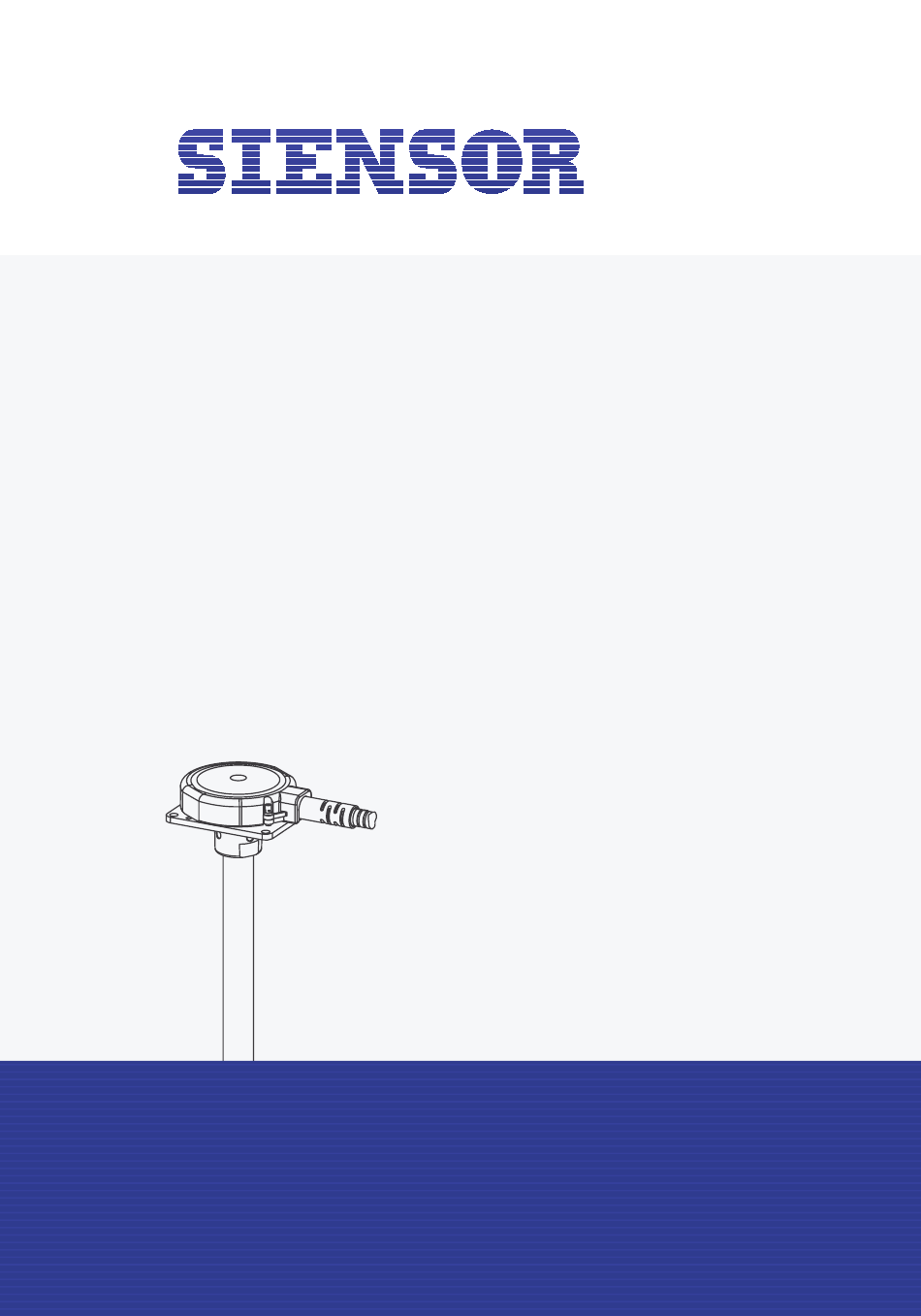

  • Page 1 PASSPORT Siensor AF107 Liquid Level Sensor ПАСПОРТ 说明书 www.siensor.com...

  • Page 2: Table Of Contents

    Table of ConTenTs 1. Overview 2. Technical Specifications 3. Pacakage Contents 4. Mounting Dimensions 5. Mounting Guidelines 5.1. The Sensor Connector Pin Assignments for Connection to an External Device 5.2. Connecting the Liquid Level Sensor to an External Device 5.3. Sealing 5.3.1.

  • Page 3: Overview

    1. overview The Siensor AF107 liquid level sensor (hereinafter referred to as LLS) is an intelligent device designed for accurate measurement of fuel level and temperature in vehicle tanks and stationary reservoirs, which are not subject to the explosion protection requirements for equipment.

  • Page 4: Technical Specifications

    2. TeChniCal speCifiCaTions Table 2.1 Technical specifications power supply: Power supply voltage, V 7 to 45 Power consumption, W: • typical • maximum • at short circuit on an analog output max 1.6 level measurement: Measurement interval, sec Relative reduced measurement error, % max ±1.0 Additional relative reduced measurement error caused by...
  • Page 5 Continuation of Table 2.1 Technical specifications frequency output frequency- Output modulation, % pulse Output frequency range, Hz 30…2000 Maximum frequency output load current in the "open collector" mode, mA Internal pull-up resistance to positive 1500 power supply voltage, Ohm General information: Galvanic isolation strength is no less than, V Operating temperature, °С...

  • Page 6: Pacakage Contents

    3. paCkaGe ConTenTs Table 3.1 Package contents name Quantity Siensor AF107 liquid level sensor 1 pce LLS cable for connection to an 1 pce external device, 7 m Installation kit 1 pce Warranty card 1 pce Passport 1 pce 1 pce...
  • Page 7 Table 3.2 Installation kit name Quantity Nozzle to the LLS measuring 1 pce probe to fix it in a vertical position Nozzle spring 1 pce Socket cone-point set screw for 2 pcs fastening a nozzle with a spring Hexagon-head bolt for plugging 1 pce an air vent Fuse holder with a cable...
  • Page 8 Continuation of Table 2.1 Installation kit Metal mounting plate optional Self-tapping countersunk screw for fastening a mounting plate to 5 pcs the tank Self-tapping round head screw for fastening of a mounting plate to 4 pcs the tank Countersunk head cap screw for fastening of a mounting plate to 5 pcs the tank (Phillips slot)

  • Page 9: Mounting Dimensions

    4. MounTinG diMensions Fig. 4.1 Mounting dimensions. The LLS overview...
  • Page 10 Fig. 4.2 Mounting dimensions. Installation of a mounting plate...
  • Page 11 Fig. 4.3 Mounting dimensions. The LLS top view...

  • Page 12: Mounting Guidelines

    2. Prepare the fuel tank for installation. 3. Cut the LLS adjusting it to the depth of the fuel tank. 4. Configure the LLS using the Siensor Monitor application. 5. Mount the LLS. 6. Prepare and run a cable to connect the LLS to an external device.
  • Page 13 LLS mounting to a tank When installing the LLS, observe safety regulations for automotive vehicle repairs as well as the safety requirements set by an enterprise. The detailed installation guidelines are given in the "User Guide. Siensor AF107 Liquid Level Sensor".

  • Page 14: The Sensor Connector Pin Assignments For Connection To An External Device

    5.1 The sensor ConneCTor pin assiGnMenTs for ConneCTion To an exTernal deviCe Fig. 5.2 The LLS cable for connection to an external device Table 5.1 The LLS connector pin assignments Color signal blue white brown A_GND green RS-485 A yellow RS-485 B pink closed to pin 8 inside the connector...

  • Page 15: Connecting The Liquid Level Sensor To An External Device

    *The Rп resistor can be enabled or disabled depending on the sensor settings. On-board power system or battery Fig. 5.3 The sample diagram of Siensor AF107 connection to an external device via a frequency output Siensor AF107 External device Circuit...
  • Page 16 DA converter On-board power system or battery Fig. 5.5 The sample diagram of connection Siensor AF107 to an external device via the analog output without a single common terminal of analog sensors (GND A) Figure 5.6 illustrates the sample diagram of...

  • Page 17: Sealing

    5.3 sealinG 5.3.1 installing a protective seal on the liquid level sensor 1. Fasten the retainer screw (see 1 in Fig. 5.7). 2. Pass the sealing wire through the holes in the retainer screw and the sensor housing as shown in the figure (see Fig.

  • Page 18: Opeartion Guidelines

    Use of poor fuel might cause the LLS incorrect operation. Dielectric permittivity of the measured fluid must be constant. Failure to comply with this requirement might increase the measuring error. The detailed service instructions are given in the "User Guide. Siensor AF107 Liquid Level Sensor".

  • Page 19: Storage And Service Requirements

    7. sToraGe and serviCe reQuireMenTs Keep the LLS in a dry, enclosed area. It is recommended to keep the LLS at temperature of -40 to +80 °С and relative humidity of 30 to 80 % at 25 °С without condensation. The LLS can be transported in any enclosed vehicle and at any distance.
  • Page 20 Содержание 1. Общие сведения 2. Технические характеристики 3. Комплектность 4. Установочные размеры 5. Указания по монтажу 5.1. Назначение выводов разъема датчика для подключения к внешнему устройству 5.2. Подключение ДУТ к внешнему устройству 5.3. Опломбирование 5.3.1. Установка защитной пломбы на ДУТ 5.3.2.

  • Page 21: Общие Сведения

    1. общие Сведения Датчик уровня топлива (далее ДУТ) Siensor AF107 — это интеллектуальное устройство, предназначенное для точного измерения уровня топлива в баках любых видов транспортных средств и стационарных емкостей, для которых не предъявляются требования к взрывозащите оборудования. ДУТ Siensor AF107 емкостного...

  • Page 22: Технические Характеристики

    2. ТехничеСкие харакТериСТики Таблица 2.1 Технические характеристики Питание: Напряжение питания, В от 7 до 45 Потребляемая мощность, Вт: • типовая • максимальная • при КЗ на аналоговом выходе не более 1,6 измерение уровня: Период измерения, сек Относительная приведенная не более ±1,0 погрешность...
  • Page 23 Продолжение табл. 2.1 Технические характеристики частотный выход: частотно- Модуляция выходного сигнала импульсная Диапазон выходных частот, Гц 30…2000 Максимальный ток нагрузки на частотном выходе в режиме «открытый коллектор», мА Сопротивление внутренней «подтяжки» к плюсу напряжения 1500 питания, Ом общие сведения: Электрическая прочность гальванической...

  • Page 24: Комплектность

    ** температура, после воздействия которой датчик сохраняет все свои характеристики. 3. комПлекТноСТь Таблица 3.1 Комплект поставки № наименование количество Датчик уровня топлива Siensor 1 шт. AF107 Кабель для подключения ДУТ к 1 шт. внешнему устройству, 7 м Комплект монтажных частей...
  • Page 25 Таблица 3.2 Комплект монтажных элементов № наименование количество Насадка на измерительную часть ДУТ для фиксации в 1 шт. вертикальном положении Пружина для насадки 1 шт. Винт установочный с внутренним шестигранником 2 шт. и коническим концом для крепления насадки с пружиной Болт...
  • Page 26 Продолжение табл. 3.2 Комплект монтажных элементов Установочная пластина опция металлическая Шуруп самонарезающий с потайной головкой для 5 шт. крепления установочной пластины к баку Шуруп самонарезающий с полукруглой головкой для 4 шт. крепления установочной пластины к баку Винт с потайной головкой для...

  • Page 27: Установочные Размеры

    4. УСТановочные размеры Рис. 4.1 Установочные размеры. ДУТ — общий вид...
  • Page 28 Рис. 4.2 Установочные размеры. Монтаж установочной пластины...
  • Page 29 Рис. 4.3 Установочные размеры. ДУТ — вид сверху...

  • Page 30: Указания По Монтажу

    1. Выбор места установки ДУТ. 2. Подготовка топливного бака к установке. 3. Обрезка ДУТ под глубину конкретного топливного бака. 4. Настройка ДУТ с помощью программы Siensor Monitor. 5. Монтаж ДУТ. 6. Подготовка и прокладка кабеля для подключения ДУТ к внешнему устройству.
  • Page 31 крепления ДУТ к баку При установке ДУТ необходимо соблюдать правила техники безопасности при проведении ремонтных работ на автотракторной технике, а также требования техники безопасности, установленные на предприятии. Подробные указания по монтажу ДУТ приведены в документе «Руководство пользователя. Датчик уровня топлива Siensor AF107».

  • Page 32: Назначение Выводов Разъема Датчика Для Подключения К Внешнему Устройству

    5.1 назначение выводов разъема даТчика для Подключения к внешнемУ УСТройСТвУ Рис. 5.2 Разъем для подключения ДУТ к внешнему устройству Таблица 5.1 Назначение выводов разъема датчика контакт Цвет Сигнал красный синий белый коричневый A_GND зеленый RS-485 A желтый RS-485 B розовый внутри...

  • Page 33: Подключение Дут К Внешнему Устройству

    может подключаться п или отключаться в зависимости от параметров настройки датчика. Рис. 5.3 Пример схемы подключения ДУТ Siensor AF107 к внешнему устройству по частотному выходу Рис. 5.4 Пример схемы подключения ДУТ Siensor AF107 с помощью аналогового выхода к внешнему устройству, имеющему...
  • Page 34 Рис. 5.5 Пример схемы подключения ДУТ Siensor AF107 с помощью аналогового выхода к внешнему устройству, не имеющему отдельную клемму общего провода аналоговых датчиков (GND A) На рисунке 5.6 приведен пример схемы подключения ДУТ к внешнему устройству с использованием контактов 4 и 8 для контроля...

  • Page 35: Опломбирование

    5.3 оПломбирование 5.3.1 Установка защитной пломбы на дУТ 1. Закрепите стопорный винт (см. 1 на рис. 5.7). 2. Проденьте пломбировочную проволоку через отверстия в стопорном винте и корпусе датчика как показано на рисунке (см. рис. 5.7). Рис. 5.7 Установка защитной пломбы на ДУТ 3.

  • Page 36: Указания По Эксплуатации

    свое агрегатное состояние в рабочем диапазоне температур. Использование некачественного топлива может привести к некорректной работе ДУТ. Диэлектрическая проницаемость измеряемой среды должна быть постоянной. Несоблюдение данного требования приводит к увеличению погрешности измерения. Подробные правила эксплуатации приведены в документе «Руководство пользователя. Датчик уровня топлива Siensor AF107».

  • Page 37: Условия Хранения И Транспортирования

    7. УСловия хранения и ТранСПорТирования ДУТ рекомендуется хранить в закрытых сухих помещениях. Хранение ДУТ допускается при температуре от -40 до +80 °С и относительной влажности от 30 до 80 % при 25 °С без образования конденсата. ДУТ может перевозиться в закрытом транспорте любого...
  • Page 38 目录 1. 概述 2. 技术参数 3. 配件 4. 油位传感器安装尺寸 5. 安装指南 5.1. 连接外部设备的传感器接口的用途 5.2. 连接油位传感器至外部设备 5.3. 加铅封 5.3.1. 给油位传感器安装防护铅封 5.3.2. 给接口安装防护铅封 6. 操作指南 7. 存放及运输条件 8. 废物利用...
  • Page 39 1. 概述 Siensor AF107油位传感器 — 是一款智能产品，可精 确测量不同类型车辆油箱的油位和油温（包括专业机 械车辆的油箱以及无防爆需求的固定容器）。电容式 Siensor AF107油位传感器是将所测的参数值转换为 模拟或频率信号并发送信号至外部设备。 传感器测量杆的长度可在原有基础上裁短20%。 裁剪传感器测量长度可能会加大油位测量的误 差！...

  • Page 40: 技术参数

    2. 技术参数 表 2.1 技术参数 电源: 电压，V 7 - 45 功耗，W: • 标准功耗 • 最大功耗 • 模拟输出短路时的功耗 < 1.6 测量油位: 测量周期，秒 相对测量误差，% < ±1.0 其它在工作温度范围内由 < 1.2 于温度改变而引起的测量 误差， % 模拟输出: 输出电压值范围，V 0…20 数字-模拟转换位，比特 模拟输出加载电阻，Ω > 2000 输出信号脉冲， % < 0.15...
  • Page 41 表 2.1 技术参数 频率输出: 输出信号调制 频率脉冲 输出频率范围，Hz 30…2000 在《集电极开路》模式下频率 输出加载最大电流，mA 内部《上拉电阻》至正极电压 1500 阻抗，Ω 其它参数: 电流绝缘强度不小于，V 工作温度范围， °С –40 至 +80 工作温度扩充范围*， °С –55 至 +80 最低温度**， °С –60 最高温度**， °С 防护等级 IP69К 传感器平均无故障工作时间， 100000 小时，不少于 平均寿命，年，不少于 外形尺寸，mm 125×74×730 * 此时传感器仍可进行测量，但精确度低。 ** 受此温度影响，传感器会保存所有参数。...
  • Page 42 3. 配件 表 3.1 产品配件 № 名称 数量 Siensor AF107油位传感器 1 个 线缆（油位传感器同外部设备 1 根 连接所用），7 米 安装包 1 个 保修卡 1 张 产品卡 1 张 彩盒 1 个...
  • Page 43 表 3.2 安装包 № 名称 数量 垂直安装油位传感器时固定测 1 个 量部位所需的卡座 卡座弹簧 1 个 固定带弹簧卡座用的内六角圆 2 个 柱头螺丝 内六角圆柱头封闭螺栓 1 个 带线保险丝支架 1 个 2А保险丝 1 个 压接管（固定绞合线材） 6 个 固定油位传感器至油箱所用 1 个 的胶芯 胶芯圈 1 个 塑胶定位板 1 个...
  • Page 44 表 3.2 安装包 金属定位板 可选 自攻埋头木螺钉（固定定位板 5 个 至油箱） 自攻半圆头木螺钉（固定定位板 4 个 至油箱） 埋头十字螺丝（固定定位板至 5 个 油箱） 圆柱头内六角螺丝（固定定位板 4 个 至油箱） 螺纹铆钉（镀锌钢，М5 6.9х20） 5 个 铅封 2 个 止动螺丝（不锈钢，圆头，内六 1 个 角，螺纹M4）...

  • Page 45: 油位传感器安装尺寸

    4. 油位传感器安装尺寸 图. 4.1 油位传感 器安装尺寸 – 整体外观...
  • Page 46 图. 4.2 安装尺寸。安装定位板...
  • Page 47 图. 4.3 安装尺寸。油位传感器 – 顶部外观...

  • Page 48: 安装指南

    5. 安装指南 安装顺序： 1. 选择油位传感器安装位置。 2. 准备所需安装油位传感器的油箱。 3. 根据油箱具体深度对油位传感器长度进行裁剪。 4. 使用Siensor Monitor软件设置油位传感器。 5. 安装油位传感器。 6. 准备及安装连接线（用于油位传感器和外部设备 相连接）。 7. 开启油位传感器。 8. 安装保险丝。 9. 校准油箱。 10. 打铅封。 10.1. 给油位传感器安装防护铅封； 10.2. 给接口安装防护铅封。 为达到油位传感器最佳固定效果以及同油箱密封连 接，建议使用五孔定位板（如图5.1所示）。...
  • Page 49 图. 5.1 建议固定油位传感器至油箱的方法 安装油位传感器时，必须遵守汽车维修安全规定，也 需要借助企业配备的安全技术设备。 具体的安装指南请参考《Siensor AF107用户说明 书》中描述的指示进行。...

  • Page 50: 连接外部设备的传感器接口的用途

    5.1 连接外部设备的传感器接口的用途 图. 5.2 连接油位传感器至外部设备的接口 表5.1 连接外部设备接口的含义 触点 颜色 信号 红色 蓝色 白色 棕色 A_GND 绿色 RS-485 A 黄色 RS-485 B 粉色 里面接口接8号触点 灰色 里面接口接4号触点 * 触点用于检测油位传感器已同外部设备数据线接口相连的事实。...

  • Page 51: 连接油位传感器至外部设备

    5.2 连接油位传感器至外部设备 连接油位传感器至外部设备需要根据连接线路图进行 （如图5.3、5.4、5.5、5.6所示）。 Siensor AF107油 位传感器 外接设备 目标 目标 * 电阻 R 根据传感器设 п 置参数可开启或关闭。 板载网络 图. 5.3 示例：连接Siensor AF107油位传感器至外部 设备（频率输出）线路图 Siensor AF107油 外接设备 位传感器 目标 目标 DA converter 板载网络 图. 5.4 示例：连接Siensor AF107油位传感器至外部 设备的模拟输出线图路（模拟传感器线材有独立端子 的模拟输出）(GND A)
  • Page 52 Siensor AF107油 外接设备 位传感器 目标 目标 DA converter 板载网络 图. 5.5 示例线路图：连接Siensor AF107油位传感器 至外部设备（模拟传感器线材不具备独立端子的模拟 输出）(GND A) 图5.6为使用4和8号触点连接油位传感器至外部设备 的示例图，这两个触点用以控制外部设备同传感器连 接的完整性，R - 外部或内部上拉电阻。 Siensor AF107油 外接设备 位传感器 目标 触点 目标 Contact 4 Contact 8 板载网络 图. 5.6 示例：使用4和8号触点连接油位传感器至外 部设备...

  • Page 53: 加铅封

    5.3 加铅封 5.3.1 给油位传感器安装防护铅封。 1. 固定止动螺丝(如图5.7中1所示)。 2. 按图中所示将铅封线从止动螺丝的孔和传感器外壳 中穿过 (如图5.7)。 图. 5.7 给油位传感器安装防护铅封 3. 将线尾端相连并固定铅封。 5.3.2 给接口安装防护铅封。 1. 按图中所示将铅封线从接口的孔中穿过 (如图5.8)。...

  • Page 54: 操作指南

    图. 5.8 给接口安装防护铅封 2. 连接尾部，将线拉紧并固定铅封。 打封铅时不得弯曲接口孔之间的铅封线！ 6. 操作指南 周围环境温度不得超过工作温度范围。 油位传感器不应有机械损伤：凹处、裂痕及弯曲。 不得损伤绝缘线缆。 油位传感器的使用仅限在工作温度范围内使用保持聚集 态的液态石油产品。 使用劣质燃油可能造成油位传感器工作错误。 测量环境的介电系数应为常数，否则会增加测量误差。 具体的操作指南请参考《Siensor AF107用户说明书》中 描述的指示内容。...

  • Page 55: 存放及运输条件

    7. 存放和运输条件 建议将油位传感器存放在干燥密封环境。存放温度为-40 至 +80 °，相对湿度为30%至80%，无冷凝水。 油位传感器可用任意形式交通工具密封运输至任意距离目 的地。油位传感器的运输环境温度为-60 至 +85 °，并注 意防震防落措施。 油位传感器切不可与易腐蚀金属且/或含腐蚀性添加成分的 物品一起存放或运输。 8. 废物利用 油位传感器的内部元件（PCB板）及外壳可作为固体日常 废料进行再利用。带测量部位的油位传感器外壳及线材可 作为彩色金属废物进行再利用。...
  • Page 56 www.siensor.com...
