Innova Air Leaf LC0171 Quick Start Manual

LC0171 - LC0173 - LC0175 - LC0177 - LC0179 - LC0605
Montaggio kit
Questa istruzione è parte integrante del libretto
dell'apparecchio sul quale viene installato il kit. A tale

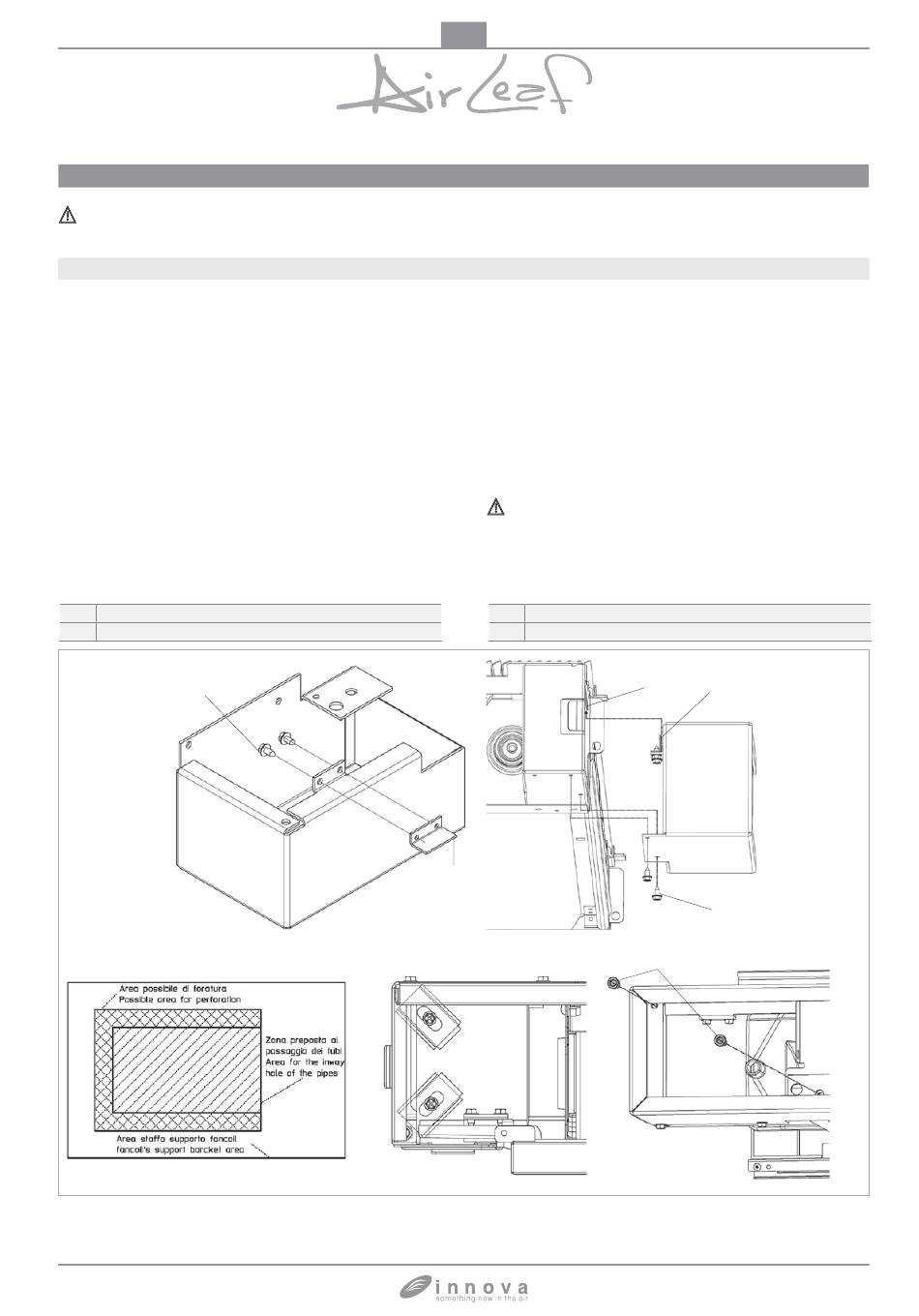

Kit piedini per fissaggio a pavimento
Utilizzare questo kit quando si intende posizionare il
ventilradiatore/ventilconvettore a pavimento davanti a vetrine
o comunque dove non esiste la possibilità di un'installazione
a parete.
- Assemblare le linguette di bloccaggio alle staffe di
supporto destra e sinistra utilizzando le viti autofilettanti
in dotazione.
- Appoggiare la macchina con lo schienale su un piano
orizzontale;
- Incastrare il dentino formato dalla linguetta appena
fissata alla parte inferiore anteriore della struttura del
ventilradiatore/ventilconvettore;
- Fissare posteriormente le staffe di supporto destra e
sinistra, utilizzando le viti autofilettanti in dotazione
- Bloccare inferiormente le staffe di supporto destra e
A linguette di bloccaggio
B viti autofilettanti
B
IT
libretto si rimanda per le avvertenze generali e per le
regole fondamentali di sicurezza.
sinistra, per mezzo delle le viti M6 in dotazione;
- Eseguire, nell'area di possibile foratura riportata sulla
dima in dotazione, i 4 fori nel pavimento per i tasselli
di ancoraggio in modo da garantire il passaggio delle
connessioni idrauliche ed elettriche.
N.B. Utilizzare tasselli adeguati al materiale del
pavimento e al peso dell'apparecchio;
- Riportare la macchina
posizionarla e fissarla al pavimento utilizzando le 4
linguette di ancoraggio in dotazione.
Avvitare i 4 tasselli di ancoraggio.
Verificare che l'apparecchio sia fissato in maniera
adeguata ed i tasselli ne garantiscano la stabilità.
C parte inferiore anteriore
D viti M6
A
277223A
in posizione verticale,
C A
B
D
