e-mobility
Wallbox / Ladestation
User Guide
Bedienungsanleitung
The installation and repair may only be carried out by a qualitfied
electrician.
Die Installation und Reparatur darf nur von einer qualifizierten
Elektrofachkraft durchgeführt werden.
ENGLISH DEUTSCH
Fte-WB2-11-LK
Fte-WB2-11-LS
Fte-BDA-V1.2-0921
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for FTE WB2-11-LK
Summary of Contents for FTE WB2-11-LK
- Page 1 Wallbox / Ladestation User Guide Bedienungsanleitung ENGLISH DEUTSCH Fte-WB2-11-LK Fte-WB2-11-LS The installation and repair may only be carried out by a qualitfied electrician. Die Installation und Reparatur darf nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Fte-BDA-V1.2-0921...

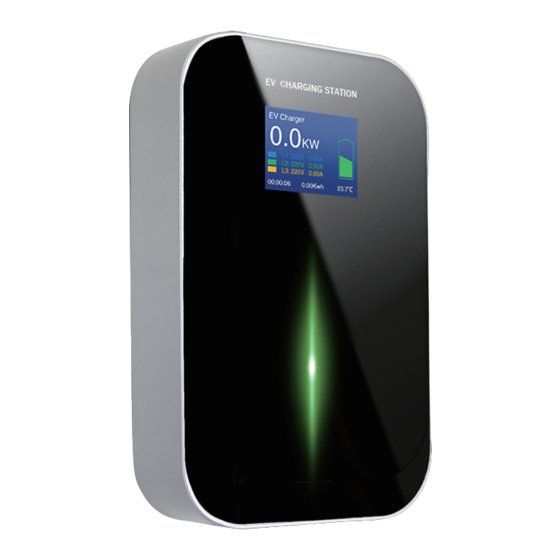

- Page 2 Wallbox Overview Accessories of WB2-11-LK PLATE WALLBOX SCREWS FOR HOLDER 30mm SCREWS HOOK 30mm PLASTIC BOLTS REFERENCE PAPER Wallbox WB2-11-LK Overview Display Screen On/Off button Charging cable with type 2 charging plug...
-
Page 3: Technical Parameters
Technical Parameters Level 2 EV Wallbox WB2-11-LK Model: With charging cable and type 2 charging plug Power connection: 3 phase current (3P + N + PE) Mains voltage AC 230/400 V ± 10%, 50/60 Hz Output rating (max.): 11 kW... - Page 4 Installation Guide REFERENCE PAPER Hammer the 30mm of installing screw hole size PLASTIC BOLTS into and position the holes Wall Take down the Drill the holes REFERENCE PAPER according to the from the wall later REFERENCE PAPER Mount the Wallbox into Fix the PLATE PLATE on the wall with 30mm SCREWS...
- Page 5 Wallbox Overview Accessories of Wallbox WB2-11-LS PLATE WALLBOX SOCKET 30mm SCREWS 30mm PLASTIC BOLTS 30mm METAL BOLTS SCREW SHIM ALLEN KEY 95mm SCREWS HOOK REFERENCE PAPER Wallbox WB2-11-LS Overview Display Screen On/Off button Socket type 2...
- Page 6 Technical Parameters Level 2 EV Wallbox WB2-11-LS With charging socket type 2 Model: 3 phase current (3P + N + PE) Power connection: AC 230/400 V ± 10%, 50/60 Hz Mains voltage 11 kW Output rating (max.): 16 A per phase Output current (max): Residual current device with 30 mA AC + 6 mA DC...
- Page 7 Installation Guide Hammer the 30mm PLASTIC BOLTS REFERENCE PAPER into the holes of installing screw hole size and position Hammer the 30mm METAL BOLTS Wall into the holes Take down the Drill the holes according to REFERENCE PAPER the REFERENCE PAPER from the wall later Embed Wallbox into Fix the PLATE with...
-
Page 8: Three Phase
Illustration of Screen and LED THREE PHASE EV Charger EV Charger Press The Button 22.8℃ 22.8℃ Start-up screen Wait for connecting the charging Wait for identification (the version no. is for reference only) cable with the Wallbox and car. EV Charger EV Charger EV Charger L1:220V... -
Page 9: Security Warning
Security Warning To avoid damage or injury, be sure to observe all safety instructions, warnings and notes marked with the - symbol must be observed! The user must have read these instructions including all safety instructions and warnings. The user must have read and understood this manual including all safety instructions. -
Page 10: Declaration Of Conformity
Art.-no.: 0020002 EAN: 4260105915029 Wallbox with charging cabel and type 2 charging plug Product: Fte-WB2-11-LK, Wallbox 11kW with charging cable and type 2 charging plug Fte Brand: maximal Art.-no.: 0020003 EAN: 4260105915036 Hereby, Intelligent Digital Services GmbH declares that the radio system type "Fte-WB2-11-LS- Wallbox 11kW-with type 2 charging socket and Fte-WB2-11-LK-Wallbox 11kW-with 6 m charging cable and type 2 charging plug"... - Page 11 Ladestation-Übersicht Zubehör für die Ladestation WB2-11-LK SCHRAUBEN FÜR LADESTATION 30 mm SCHRAUBEN MONTAGEPLATTE MONTAGEPLATTE 6 mm DÜBEL HAKEN BOHRSCHABLONE Übersicht-Ladestation WB2-11-LK LCD-Anzeige LED LADEZU- STANDSANZEIGE An / Aus Ladekabel mit Typ 2 Ladestecker...
-
Page 12: Spezifikation
Spezifikation Level 2 EV-Ladestation WB2-11-LK mit Ladekabel und Ladestecker Typ 2 Modell: Drehstrom, 3 Phasen (3P + N + PE) Netzanschluss: AC 230/400 V ± 10%, 50/60 Hz Netzspannung: 11 kW Maximale Ausgangsleistung: 16 A je Phase Maximaler Ausgangsstrom: Fehlerstrom-Schutzeinrichtung... - Page 13 Installationsanleitung Bohrschablone Hämmern Sie die für die Größe und die 6 mm Kunststoffdübel Position der Befestigungs- in die Löcher bohrung Wand Nehmen Sie die Bohren Sie die Bohrschablone Löcher gemäß der von der Wand ab Bohrschablone Befestigen Sie die Hängen Sie die Montageplatte mit den Ladestation in die 30 mm Schrauben an...
- Page 14 Ladestaiton-Übersicht Zubehör für die Ladestation WB2-11-LS MONTAGEPLATTE 6 mm DÜBEL Ladestation STECKDOSE 30mm SCHRAUBEN UNTERLEGSCHEIBEN 30mm GEWINDEHÜLSEN IMBUSSCHLÜSSEL 95mm SCHRAUBEN HAKEN BOHRSCHABLONE Übersicht - Ladestation WB2-11-LS LCD Anzeige LED LADE - ZUSTANDSANZEIGE An / Aus Taste Steckdose Typ 2...
- Page 15 Spezifikation Level 2 EV-Ladestation WB2-11-LS Modell: mit Ladesteckdose Typ 2 Netzanschluss: Drehstrom, 3 Phasen (3P + N + PE) Netzspannung: AC 230/400 V ± 10%, 50/60 Hz Maximale Ausgangsleistung: 11 kW Maximaler Ausgangsstrom: 16 A je Phase Fehlerstrom-Schutzeinrichtung 30 mA AC + 6 mA DC mit Gleichstromerkennung: - 25°C ～...
- Page 16 Installationsanleitung Hämmern Sie die 6 BOHRSCHABLONE Dübel für die Größe der Bohrlöcher Befestigungsbohrung Hämmern Sie die 30 mm Gewindehülsen in die Wand Bohrlöcher für die Steckdose Bohren Sie die Löcher Nehmen Sie das gemäß der Bohrschablone Bohrschablone von der Wand ab Befestigen Sie die Hängen Sie die Wallbox Montageplatte mit den...
- Page 17 Erklärung zum Bildschirmmenü und LED Anzeigebalken DREI PHASEN EV Charger EV Charger EV AC Charger Connect the Charging Connector Press The Button 22.8℃ 22.8℃ Startbildschirm Warten Sie bitte auf die Bitte verbinden Sie die Wallbox (die Versionsnummer dient nur als Referenz) mit dem Fahrzeug Fahrzeugidentifizirung EV Charger...
-
Page 18: Wartung & Reinigung
Sicherheitswarnung Um Schäden oder Verletzungen zu vermeiden, beachten Sie unbedingt alle mit dem - Zeichen versehenen Sicherheitsanweisungen, Warnhinweise und Hinweise! Der Nutzer muss diese Anleitung inklusive alle Sicherheitshinweise gelesen und verstanden haben. Sollte der Nutzer die Bedien-, Pflege- und Sicherheitshinweise in dieser Anleitung und auf der Ladestation nicht beachten und einhalten, kann es zu Fehlfunktionen, Stromschlägen, Feuer und/ oder schweren Verletzungen für den Nutzer und Schäden entweder am Fahrzeug oder an der Ladestation führen. - Page 19 Fte maximal Art.-Nr.: 0020002 EAN: 4260105915029 Mit Ladekabel mit Typ 2 Ladestecker Produkt: Fte-WB2-11-LK, Ladestation 11kW mit 6 m Ladekabel und Typ 2 Ladestecker Marke: Fte maximal Art.-Nr.: 0020003 EAN: 4260105915036 Hiermit erklärt Intelligent Digital Services GmbH, dass der Funkanlagentyp „Fte-WB2-11-LS-Wallbox 11kW-mit Ladesteckdose und Fte-WB2-11-LK-Wallbox 11kW-mit 6 m Ladekabel“...
