BERJAYA KM 3H Service Manual

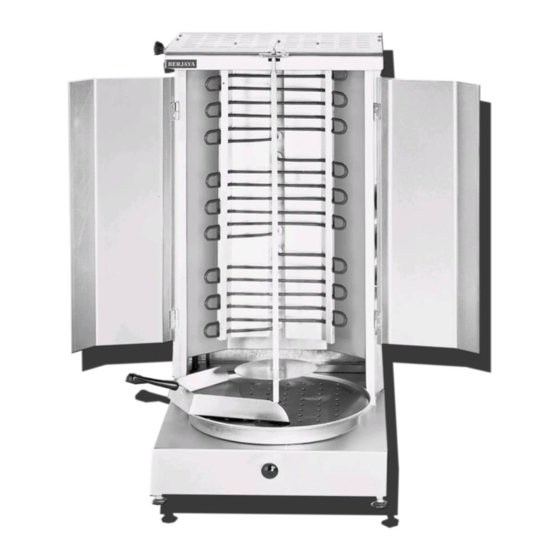

Electrical kebab machine

Electrical Kebab Machine (Mesin Kebab Elektrik)

Made in Malaysia

(Buatan Malaysia)

Thank you for purchasing BERJAYA product. Please read this

service manual carefully before operating the product.

Please keep this manual in a safe place for future reference.

(Terima kasih kerana membeli produk BERJAYA. Sila baca

manual penyelenggaraan dengan teliti sebelum menggunakan

produk ini. Simpankan panduan operasi ini dengan selamat

untuk rujukan masa depan.)

(SM - Electrical Kebab Machine / REV 00 / 2018 / 00)

Service Manual

(Manual Penyelenggaraan)

KM 3H

Contents (Kandungan) : -

- Installation (Pemasangan) ............................

- Explosive Drawing (Rajah Terperinci) ..............

- Component List (Senarai Komponen) .............

- Technical Data (Data Teknikal) .......................

- Circuit Diagram (Rajah Litar) ..........................

- Operation (Operasi) ......................................

- Warning (Amaran) ........................................

- Memo (Memo) .............................................

Table of Contents

Need help?

Do you have a question about the KM 3H and is the answer not in the manual?

Page 1 - Installation (Pemasangan) ………………………. - Explosive Drawing (Rajah Terperinci) ………….. - Component List (Senarai Komponen) …………. Thank you for purchasing BERJAYA product. Please read this - Technical Data (Data Teknikal) ………………….. service manual carefully before operating the product. - Circuit Diagram (Rajah Litar) ……………………..
Page 2 - The appliance should have a clear surrounding at least 30cm. (Alat ini mesti dijarakan sekurang kurangnya 30cm daripada sebarang barangan lain atau binaan.) EXPLOSIVE DRAWING (RAJAH TERPERINCI) COMPONENTS LIST (SENARAI KOMPONEN) Description (Butir-Butir) KM 2H KM 3H Heating Element (Unsur Pemanas) HT-KM2.5KW HT-KM2.5KW Energy Regulator (Pelaras Tenaga) TM-ERKTMST...
Page 3 (Kuasa) (Frekuensi) (Fasa) (Muatan) KM 2H 380V ~ 420V 5000W 50Hz / 60Hz 15kg ~ 20kg KM 3H 380V ~ 420V 7500W 50Hz / 60Hz 20kg ~ 30kg CIRCUIT DIAGRAM (RAJAH LITAR) KM 2H KM 3H OPERATION (OPERASI) - Turn the knob to required heating power (1 or 2).
Page 4 WARNING (AMARAN) - Do not direct water jet or immerse into water for cleaning. (Jangan ajukan pancutan air atau rendamkan alat ini ke dalam air untuk membersihkannya.) - Clean everyday with lukewarm soapy water. (Alat ini harus dibersihkan setiap hari dengan air sabun suam.) - This panel is very hot when in use.

Km 2h
