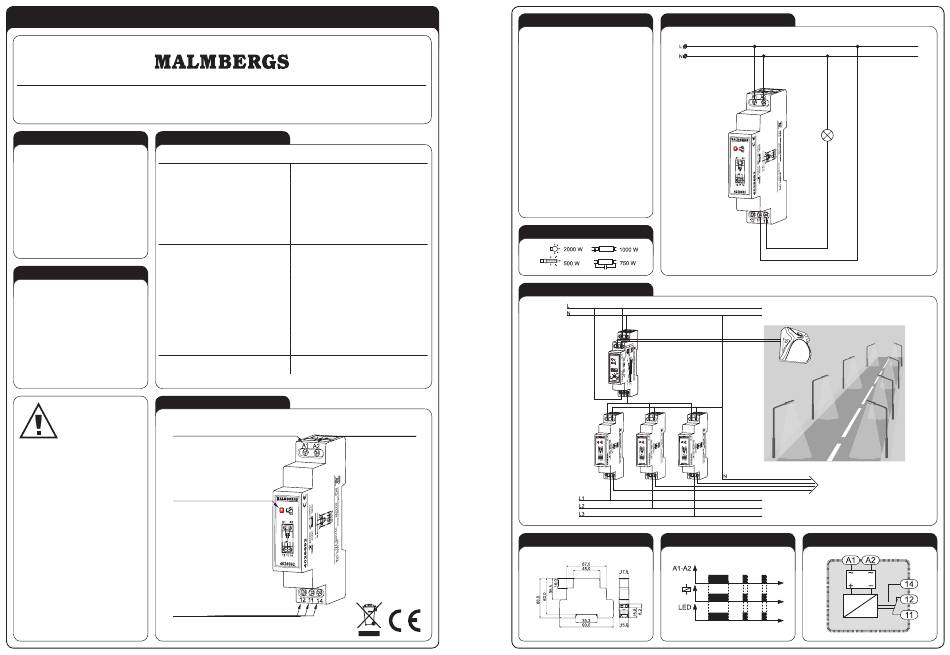

Malmbergs 4028692 Instruction Manual

ELEKTROMAGNETISKA RELÄER 4028692
Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN
Phone: +46 (0)19 58 77 00 Fax: +46 19 57 11 77
BESKRIVNING TEKNISKA DATA
Elektromagnetiska reläer 4028692 kan
användas då man behöver öka belast-
ningsströmmen hos elektriska mottagare.
De säkerställer en galvanisk isolering mel-
lan styrsystemet och belastningen. På ut-
gången har de spänningslösa kontakter
NO/NC, vilket möjliggör anslutning av
spänning inom området 0 ÷ 250 V AC.
EGENSKAPER
• Ökning av belastningsström hos
elektriska mottagare,
• samarbete med styranordningar med
typiska spänningsnivåer:
230 V AC,
• maximal belastning 1x16 A,
• indikator för relästatus.
Överensstämmelse med standarder: EN 60669-1; EN 60669-2-1
UTSEENDE
Anordningen ska anslu-
tas till enfasnät enligt gäl-
lande standarder. Anslut-
ningssätt finns angivet i
Matningsklämma (A1)
denna bruksanvisning.
OBS
Installation, anslutning
och justering ska utföras
av kvalificerade elektriker som tagit del av
bruksanvisningen och känner till anordnin-
gens funktioner. Demontering av kapsling
medför att garantin upphör att gälla samt
Indikator för relästatus
medför risk för elektrisk stöt. Före installa-
tionen ska man se till att anslutningslednin-
garna är spänningslösa. För installering ska
man använda stjärnmejsel med diameter
upp till 3,5 mm. Rätt fungerande påverkas
av transportsätt, förvaring och användning
av anordningen. Installation av anordnin-
gen rekommenderas inte i följande fall:
beståndsdelar saknas, anordningen är ska-
dad eller deformerad. Vid felaktig funktion
ska man kontakta tillverkaren.
Utgångsklämmor
relä (12, 11, 14)
BRUKSANVISNING
info@malmbergs.com www.malmbergs.com
4028692
Matningsklämmor: A1, A2
Märkspänning matning: 230 V AC
Tolerans för matningsspänning: -15 ÷ +10 %
Märkfrekvens: 50 / 60 Hz
Märkströmförbrukning: 23,2 mA AC
Reläindikator: LED-diod röd
Matningsklämmor mottagare: 11, 12, 14
Parametrar för reläkontakter: 1 NO/NC - 16 A / 250 V AC
Antal anslutningsklämmor: 5
Anslutningsarea: 0,2 ÷ 2,5 mm
2
Arbetstemperatur: -20 ÷ +45 C
o
Arbetsläge: valfritt
Kapslingsinfästning: skena TH35 (EN 60715)
Kapslingsskyddsklass: IP20
Skyddsklass: II
Överspänningskategori: II
Föroreningsgrad: 2
Mått: enmodulskapsling 90x17,5x66 mm
Vikt: 58 g
EN 61000-4-2,3,4,5,6,11; EN 61095:2004
Matningsklämma (A2)
MONTERING, FUNKTION ANSLUTNING
1. Koppla bort matningskretsen med en
säkring, överströmbrytare eller isole-
ringsbrytare som ansluts till respektive
krets.
2. Kontrollera med ett lämpligt verktyg
att matningsledningar är spänning-
slösa.
3. Montera anordningen 4028692 på
skena TH 35.
4. Anslut ledningar till klämmor enligt
kopplingsschema.
5. Aktivera spänningskrets.
Anordningen, efter att ha tillkop-
plat matningsspänning till klämmor
A1, A2 via styrsystemet, sluter reläets
utgångskontakter 11-14. Efter att ha
avstängt spänning hos klämmor A1, A2
avstänger anordningen reläet genom att
sluta utgångskontakter 11-12.
BELASTNING
EXEMPEL PÅ ANVÄNDNING
LJUSRELÄ
1309304
MÅTT PÅ KAPSLING TIDSINSTÄLLNING
YTTRE GIVARE
BELYSNING
INRE SCHEMA
t
t
t
