DoCash DC-45V User Manual

Currency counter
Hide thumbs Also See for DC-45V:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Currency counter
Счетчик банкнот

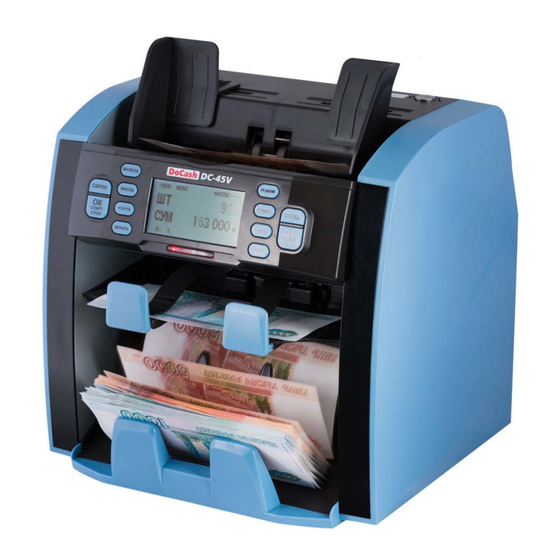

DoCash DC-45V
User manual
Руководство по эксплуатации
ENGLISH
РУССКИЙ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DC-45V and is the answer not in the manual?

Questions and answers

Related Manuals for DoCash DC-45V

Summary of Contents for DoCash DC-45V

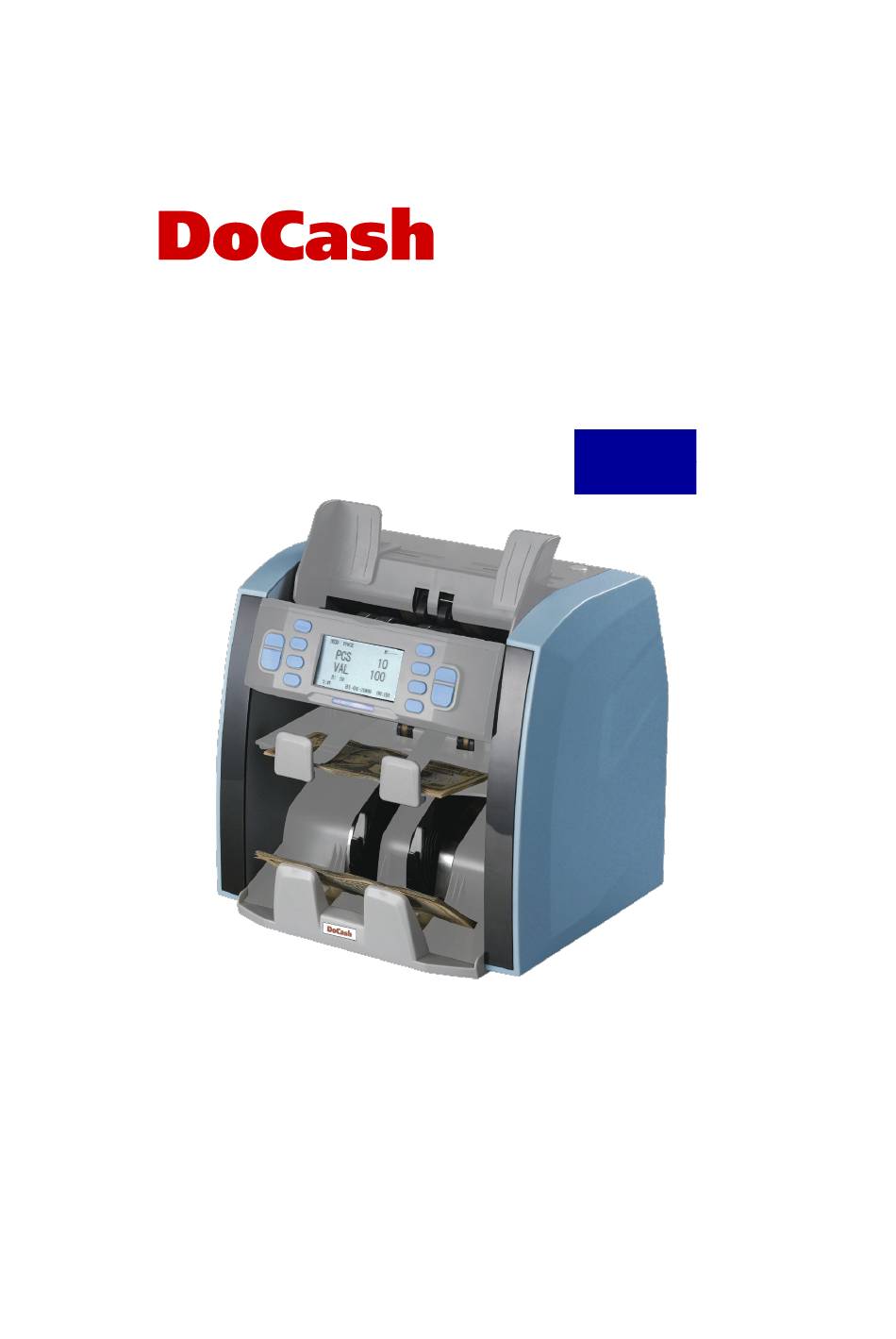

  • Page 1 Currency counter Счетчик банкнот DoCash DC-45V ENGLISH РУССКИЙ User manual Руководство по эксплуатации...

  • Page 2: Table Of Contents

    Table of contents Safety precautions Design Control panel Using the machine Setting functions Detection tuning Error-messages and solutions Feeding clearance Cleaning and removing jams Fuse replacement Daily maintenance Transport and storage Complete set Warranty Technical features DoCash DC-45V www.docash.de...

  • Page 3: Safety Precautions

     Never push objects of any kind into the unit through case slots, since they may touch dangerous voltage points or shortcut parts, resulting in a risk of fire or electric shock. DoCash DC-45V www.docash.de...
  • Page 4 The information about available notes can be provided by the manufacturer. DoCash DC-45V www.docash.de...
  • Page 5 Thank you for choosing DoCash equipment. DoCash is a wide range of special cash handling equipment for retail trade and financial organizations. DoCash is a brand for simple and reliable banknote and coin counters, universal and automatic currency detectors, vacuum packaging machines, shredders, etc.

  • Page 6: Design

    2. Design www.docash.de DoCash DC-45V...

  • Page 7: Control Panel

    Press to see the counting results and errors report.  Press to enter the user menu.  Press to clear the counting results and switch the Batch function off.  Press to start and stop the counting procedure. (START, STOP, OK) DoCash DC-45V www.docash.de...

  • Page 8: Using The Machine

    Then plug the electric socket into AC electric source. If you have purchased an external display, connect it to the RS232 interface on the back of the banknote counter. CAUTION In order to ensure personal safety, the electric socket shall be safety grounded. DoCash DC-45V www.docash.de...
  • Page 9 LCD-display is used to identify active modes and parameters, as you can see in the picture below: Count mode Batch size Currency Number of counted notes Summary value of counted notes Number of rejected notes Speed Date Time DoCash DC-45V www.docash.de...
  • Page 10 Before beginning the counting procedure set the left and right hopper guides according to the desired note width. Put the notes into hopper horizontally. During the counting procedure every suspicious and counterfeit note will be send into Reject pocket. Suspicious and counterfeit notes DoCash DC-45V www.docash.de...
  • Page 11 Select the setting “1:SPEED” and press RESET key to enter the speed settings. To confirm the selection press RESET key and save the chosen settings. To exit the menu and return to the working state of the machine, press MENU key twice. DoCash DC-45V www.docash.de...
  • Page 12 Higher speed parameters are available for regular counting mode. Serial Number identification mode works only on lower speeds. Serial number identification In user menu interface select 2: SERIAL and press RESET to enter, then you can turn on/off the serial number identification function. DoCash DC-45V www.docash.de...
  • Page 13 RESET to enter, then you can set the necessary reject pocket capacity value. Date time setting In user menu interface select 4: DATE TIME and press RESET to enter, then you can set date and time parameters by pressing DoCash DC-45V www.docash.de...

  • Page 14: Setting Functions

    “MIX” mode When you need counting/detecting a pile of banknotes with different denomination, press the "MODE" key on the control panel, if "MIX" is displayed on the LCD, the machine will count the total value. MIX Mode DoCash DC-45V www.docash.de...
  • Page 15 After finishing the counting the machine will show total result of the process: If the printer is connected to the machine, press PRINT, the report will be printed. DoCash DC-45V www.docash.de...
  • Page 16 SORT Mode Face mode In this mode the machine will sort the notes by face. All the notes that match the face will end up in stacker, any suspected notes will be rejected. FACE Mode DoCash DC-45V www.docash.de...
  • Page 17 "ADD" is displayed on the LCD, the machine will count on the basic of the original number displayed on the LCD. After the banknote counting is finished, the number displayed on the LCD is the summation of the several times' counting. DoCash DC-45V www.docash.de...
  • Page 18 The batch number can be selected in the range of 1~200. After setting the batch number, Put the banknotes on the hopper and the machine will count automatically. While reach the batch number, the machine will stop automatically. DoCash DC-45V www.docash.de...

  • Page 19: Error-Messages And Solutions

    In case of jamming remove all the jammed notes, close the back drawer. JAM! Jammed banknotes, please open the top REMOVE ALL NOTES! cover and back drawer to remove the THEN PRESS RESET KEY! banknotes, and then press the RESET DoCash DC-45V www.docash.de...
  • Page 20 If it is often displayed, adjust the adjusting screw toward the counter-clockwise direction. Incomplete notes Half piece or incomplete banknote. Remove it and press "RESET/ ENTER" to continue counting. www.docash.de DoCash DC-45V...
  • Page 21 "RESET/ENTER" to continue. Denomination Remove suspect notes, remove Different Cannot counted notes and re-count Judge Denomination CAUTION Suspicious and detected banknotes which occurred one of the mentioned problems have to be recounted again. DoCash DC-45V www.docash.de...

  • Page 22: Feeding Clearance

    When the machine displays the "Double notes" or "Chained notes" error frequently, turn the screw counter- clockwise to make the clearance smaller. Clearance Clearance decreasing increasing Adjusting screw CAUTION The adjusting screw is very sensitive, make only minor adjustment. DoCash DC-45V www.docash.de...

  • Page 23: Cleaning And Removing Jams

    (See the figure below). 10. Fuse replacement The fuse can be replaced if it is burned-out, open the cover of fuse holder and insert a new one, and then recover it. Fuse DoCash DC-45V www.docash.de...

  • Page 24: Daily Maintenance

    You may clean the machine by using the provided brush to remove any dust build-up on the exposed portions of the machine. CAUTION Do not use any liquid chemicals or other substances to clean the machine. DoCash DC-45V www.docash.de...

  • Page 25: Transport And Storage

    When transporting the permissible temperature is from –30°С to +50°С. Storage of the counter is allowed at temperature from +1°С to +40°С and relative humidity of up to 80 % (at 25°С), noncondensing. 13. Complete set DoCash DC-45V includes: Currency counter Power cable Operator’s Manual Fuse...
  • Page 26 Temperature 0 ºС ~ 40 ºC Humidity 40 ~ 90% Dimensions 251 x 271 х 264 mm Weight 8,5 kg Interface RS232, RJ-11, USB, SD card Contact the Technical service support department in any case of malfunction. DoCash DC-45V www.docash.de...
  • Page 27 DISCLAMER Gamma-Center Company (hereinafter also referred to as the Company) makes all reasonable provisions for correspondence of the contents of this document to the actual version of the equipment and/or software of such equipment described. Nonetheless, the description can differ from the real configuration and/or version, as constant improvement and alteration of the equipment and/or software of such equipment is possible to be carried out by the manufacturers.
  • Page 30 Устранение замятых банкнот, очистка от пыли Замена предохранителя Техническое обслуживание Транспортировка и хранение Комплектация Гарантийные обязательства Технические характеристики Настоящее Руководство пользователя содержит блок с Гарантийным талоном и условиями предоставления гарантии. Сохраняйте настоящее Руководство как минимум в течение всего срока гарантийной службы машины. DoCash DC-45V www.docash.ru...

  • Page 31: Инструкции По Безопасности

    Не пытайтесь воздействовать силой на машину при ее открытии или эксплуатации.  Во избежание риска поражения электрическим током, не извлекайте кабель питания устройства мокрыми руками.  Чтобы предотвратить возникновение пожара или короткого замыкания, обесточьте устройство перед его перемещением. DoCash DC-45V www.docash.ru...
  • Page 32 температуры, перед использованием ее необходимо оставить в условиях комнатной температуры в течение приблизительно двух часов.  Перед контактом с внутренними деталями (для чистки или удаления замятий банкнот) убедитесь, что питание машины отключено. Информация о допустимых банкнотах уточняется у поставщика. www.docash.ru DoCash DC-45V...
  • Page 33 Более подробную информацию о всем спектре оборудования DoCash Вы найдете на сайте www.docash.ru Назначение счетчика банкнот DoCash DC-45V прост в управлении и ремонте, прочен, надежен и подходит для использования в банковских и торговых учреждениях. Многофункциональность и широкие возможности машины дополняются современным дизайном.

  • Page 34: Интерфейсы Устройства

    2. Интерфейсы устройства DoCash DC-45V www.docash.ru...

  • Page 35: Панель Управления

     Нажмите для просмотра отчета о результатах пересчета и обнаруженных ошибках.  Нажмите для входа в меню пользователя.  Нажмите для сброса результатов пересчета и отключения функции фасовки.  Нажмите для начала операции пересчета. (СТАРТ, СТОП, ОК) DoCash DC-45V www.docash.ru...

  • Page 36: Эксплуатация

    поля прямых солнечных лучей. Подключите машину в розетку с напряжением ~100-240В и убедитесь в безопасности подключения. При наличии внешнего дисплея подключите его разъем интерфейса RS232 на задней части машины. ВНИМАНИЕ Для гарантии безопасности убедитесь в том, что источник питания надежно заземлен. DoCash DC-45V www.docash.ru...
  • Page 37 самотестирования отобразится версия установленного ПО. При успешном проведении самотестирования, машина переключится в состояние готовности (пример на рисунке ниже). При появлении сообщений об ошибках устраните возможные неисправности, пользуясь соответствующей таблицей данного руководства. ЖК-дисплей Идентификаторы режимов работы машины отображаются на ЖК-дисплее следующим образом: DoCash DC-45V www.docash.ru...
  • Page 38 Перед началом процедуры пересчета банкнот настройте левую и правую направляющую загрузочного кармана приема согласно ширине используемых банкнот. Размещайте банкноты в кармане приема в горизонтальном положении. При проведении операции пересчета, подозрительные или поддельные банкноты отправляются в карман отбраковки. Подозрительные и поддельные банкноты DoCash DC-45V www.docash.ru...
  • Page 39 Установка скорости При выборе пункта меню “1:СКОРОСТЬ” нажмите клавишу RESET для перехода к настройке скорости пересчета банкнот. При выборе необходимого параметра нажмите RESET для сохранения настройки. Затем два раза нажмите “MENU” для возврата в рабочее состояние машины. DoCash DC-45V www.docash.ru...
  • Page 40 Высокая скорость доступна только в режиме простого пересчета. Режим идентификации серийного номера работает только на низкой скорости. Функция идентификации серийного номера В пользовательском меню нажмите “2:СЕРИЙНЫЙ НОМЕР” и кнопку RESET для входа в меню с возможностью включения и выключения функции распознавания серийного номера. DoCash DC-45V www.docash.ru...
  • Page 41 ОТБРАКОВКИ” и кнопку RESET для входа в меню с возможностью установки емкости кармана отбраковки. Установка даты и времени В пользовательском меню нажмите “4:ДАТА/ВРЕМЯ” и кнопку RESET для входа в меню с возможностью установки и изменения формата даты и времени при помощи нажатия на кнопку DoCash DC-45V www.docash.ru...

  • Page 42: Работа С Функциями Машины

    режим СОРТ, режим ЛИЦО, режим ОРИЕНТ, режим СЧЕТ. Нажатие на клавишу MODE позволяет осуществить выбор режима работы машины. Режим “МИКС” В данном режиме устройство пересчитывает банкноты и определяет их номинал. Если номинал банкноты определен успешно, банкнота отправляется в приемный карман. DoCash DC-45V www.docash.ru...
  • Page 43 отображены суммарные значения номиналов и количества пересчитанных банкнот. Для получения детального отчета нажмите “DISPLAY” На изображении приведен пример пересчета EURO: Номинал Количество Сумма 100: 200: 500: ИТГ: При наличии принтера, подключенного к машине, нажмите “PRINT” для вывода отчета на печать. DoCash DC-45V www.docash.ru...
  • Page 44 машиной в карман отбраковки. Режим “ЛИЦО” Данный режим позволяет сориентировать корешок по лицевой стороне. Банкноты, находящиеся в корешке лицевой стороной вверх направляются в приемный карман, а банкноты, находящиеся в корешке лицевой стороной вниз направляются в карман отбраковки. DoCash DC-45V www.docash.ru...
  • Page 45 отобразится количество пересчитанных банкнот. В режиме простого пересчета отключается фукнкция детекции поддельных банкнот. 3. Функция суммирования При необходимости суммирования результатов пересчета, нажмите клавишу ADD. При появлении СУМ на дисплее машина активирует функцию суммирования результатов пересчета, опираясь на имеющееся на дисплее значение. DoCash DC-45V www.docash.ru...
  • Page 46 фасовки на 1, удержание данной кнопки увеличит размер фасовки на 10. Максимальным значением фасовки является 200. Поместите банкноты в загрузочный карман после задания размера фасовки. Пересчет банкнот начнется автоматически. Операция пересчета остановится при появлении в приемном кармане банкнот, количество которых равно заданному параметру фасовки. DoCash DC-45V www.docash.ru...

  • Page 47: Устранение Неисправностей

    образом, чтобы избежать попадания яркого света. Датчик подачи банкнот Датчик приема банкнот Левый ИК датчик Правый ИК датчик Удалите банкноту и очистите пыль. Левый датчик пересчета Правый датчик пересчета Датчик скорости Очистите энкодер, либо замените резиновый ремень. DoCash DC-45V www.docash.ru...
  • Page 48 ОШИБКА Удалите ее и нажмите кнопку “RESET”, ДЛИНЫ чтобы продолжить пересчет. ПРИЕМНЫЙ В кармане выдачи находится более 220 КАРМАН банкнот. Очистите карман выдачи и ЗАПОЛНЕН продолжите работу. НОМИНАЛ НЕ Удалите все банкноты и пересчитайте ОПРЕДЕЛЕН их повторно. www.docash.ru DoCash DC-45V...
  • Page 49 ШИРИНА1 их и нажмите кнопку “RESET”, чтобы продолжить работу. СИНХР./СИНХР.1 Удалите банкноту другого номинала ДРУГОЙ и нажмите кнопку “RESET”, чтобы НОМИНАЛ продолжить работу. ВНИМАНИЕ Подозрительные банкноты должны быть пересчитаны повторно в случае возникновения ошибок, вызванных ложной отбраковкой. DoCash DC-45V www.docash.ru...

  • Page 50: Настройка Зазора Подачи

    Если машина часто отображает на дисплее сообщение об СДВОЕННЫЕ БАНКНОТЫ (подача сдвоенных банкнот) или ЦЕПОЧКА (подача банкнот цепочкой), поверните винт против часовой стрелки, чтобы уменьшить зазор. Уменьшение Увеличение зазора зазора ВНИМАНИЕ Винт регулировки зазора подачи очень чувствителен, осуществляйте только минимальные регулировки. DoCash DC-45V www.docash.ru...

  • Page 51: Замена Предохранителя

    удаления банкнот с замятием. Потяните за ручку отсека и вытяните его наружу, затем удалите замятые банкноты. 10. Замена предохранителя В случае перегорания предохранитель подлежит замене. Откройте крышку предохранителя, утилизируйте старый предохранитель и установите новый. Для гарантированной защиты от возгораний используйте предохранители указанного типа. DoCash DC-45V www.docash.ru...

  • Page 52: Техническое Обслуживание

    датчике, ИК-датчиках и магнитном датчике. Вы можете удалять пыль с открытых узлов и частей машины с помощью кисти, поставляемой в комплекте.  Не пытайтесь самостоятельно разбирать устройство. ВНИМАНИЕ Не применяйте бытовые чистящие средства, едкие вещества и другие химические вещества для очистки данной машины. DoCash DC-45V www.docash.ru...

  • Page 53: Транспортировка И Хранение

    помещениях при температуре от +1 °С до + 40 °С при относительной влажности воздуха до 80 % (при 25 °С) без конденсации. 13. Комплектация В комплект поставки прибора DoCash DC-45V входят: Детектор банкнот 1 шт. Кабель питания 1 шт. Руководство пользователя...

  • Page 54: Технические Характеристики

    мм Вес 8,5 кг Интерфейс RS232, RJ-11, USB, SD-карта Если в работе машины происходят сбои, которые Вы не можете устранить, пожалуйста, свяжитесь с Отделом технической поддержки нашей Компании или с нашими представителями, чтобы провести соответствующее техническое обслуживание. DoCash DC-45V www.docash.ru...
  • Page 55 ЗАЯВЛЕНИЕ ОБ ОТКАЗЕ ОТ ОТВЕТСТВЕННОСТИ (ДИСКЛЕЙМЕР) Компания «Гамма-Центр» (далее по тексту «Компания») принимает все разумные меры по соответствию содержания настоящего документа актуальной версии и конфигурации описываемого оборудования и/или программного обеспечения такого оборудования. Тем не менее, описание может отличаться от реальной конфигурации и/ или...
  • Page 56 механических повреждений оборудования и его частей, внешних электрических соединений кабелей, заземления  наводнения, землетрясения, попадания молнии и других стихийных бедствий  исправлений, подчисток или следов копирования гарантийного талона, а также в случае незаполненного, неправильно или не полностью заполненного гарантийного талона ЕДИНАЯ СЕРВИСНАЯ СПРАВОЧНАЯ СЛУЖБА DoCash (495) 663-31-15...
