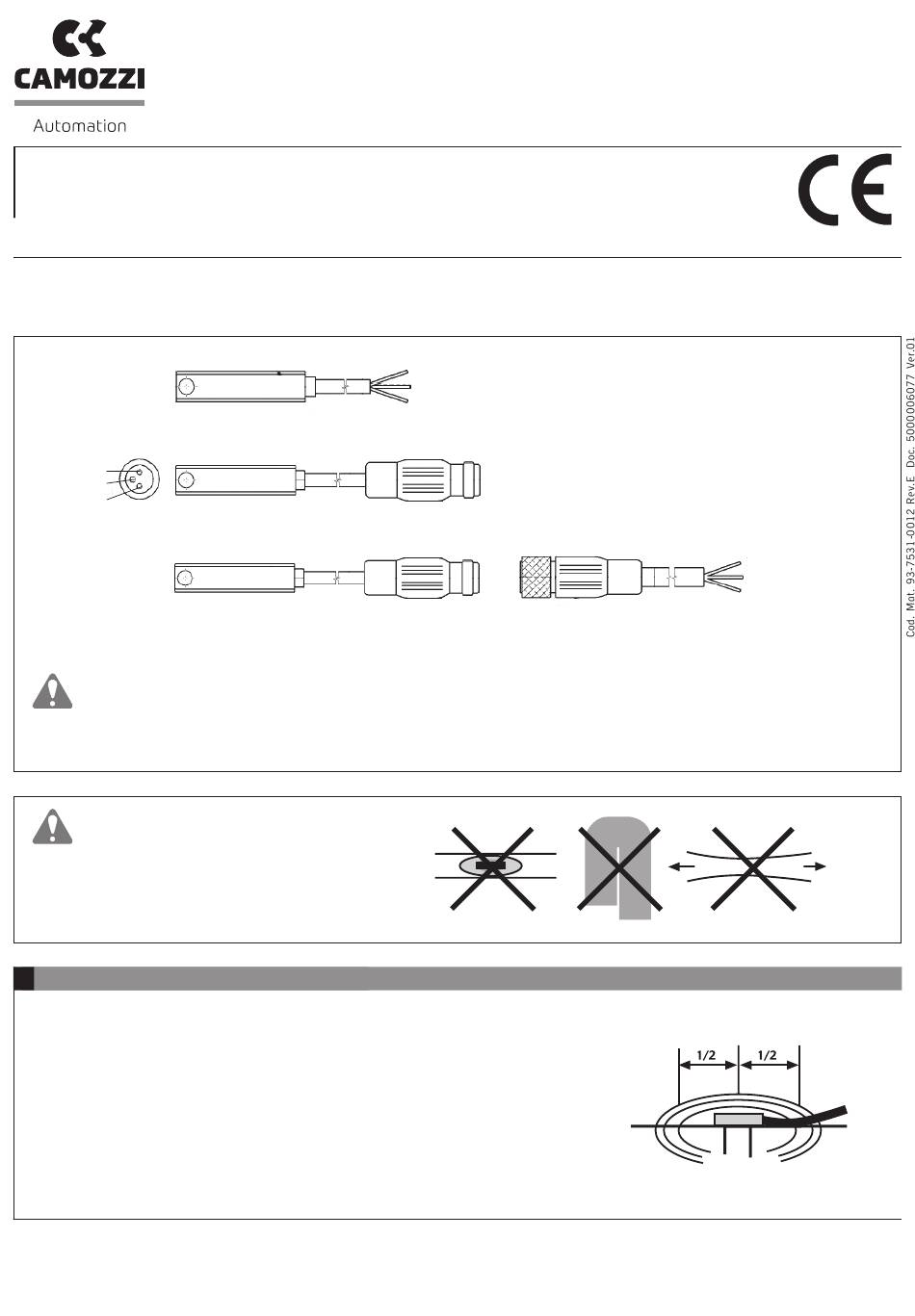

Sensori a scomparsa Serie CSD
Istruzioni d'uso e manutenzione

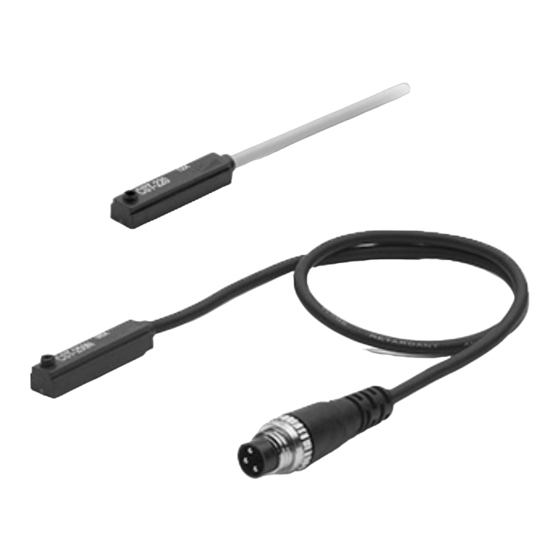

Il sensore a scomparsa chiude un circuito elettrico quando viene investito da un campo magnetico.
Il sensore, posto nella cava ricavata nel corpo di una pinza o di un attuatore, rileva l'apertura/chiusura
delle griffe o la posizione dell'attuatore.
CSD-D-334... CSD-H-334...
CSD-D-374... CSD-H-374...
3 (-)
4 (CARICO)
1 (+)
CSD-D-364
CSD-D-384
CSD-D-364
CSD-D-384
Precauzioni
Nei modelli a tre fili non collegare il nero con il blu e non collegare il filo nero a nessun polo dell'alimentazione.
È possibile il collegamento in serie di più sensori.
Attenzione!
Evitare le spelature, le pieghe a 180°
e lo stiramento del cavetto.
Messa in funzione
Alimentare il sensore e porre la pinza o l'attuatore
nella posizione che si vuole rilevare.
Trascinare il sensore nella cava fino a che non rileva il segnale,
proseguire fino a quando il segnale scompare.
Collocare infine il sensore nella posizione centrale
dei due punti rilevati.
CSD-D-364 CSD-H-364 CSD-D-334... CSD-H-334...: 10÷27V DC; 0,2A; 6W; PNP
CSD-D-384 CSD-H-384 CSD-D-374... CSD-H-374...: 10÷27V DC; 0,2A; 6W; NPN
Camozzi Automation spa
Società Unipersonale
Via Eritrea, 20/I - 25126 Brescia - Italia
Tel. +39 030 37921 - Fax +39 030 2400464
info@camozzi.com - www.camozzi.com
MARRONE (+)
NERO (CARICO)
BLU (-)
CSD-H-364
CSD-H-384
CSD-H-364
CSD-H-384
Assistenza tecnica
Informazioni sui prodotti
e richieste d'intervento
Tel. +39 030 3792790
service@camozzi.com
Prodotto importato in Italia da Camozzi
CS-...
Certificazione di Prodotto
Informazioni relative a certificazioni
di prodotto, marcatura CE,
dichiarazioni di conformità e istruzioni
productcertification@camozzi.com
MARRONE (+) 1
BLU (-) 3
NERO (CARICO) 4
