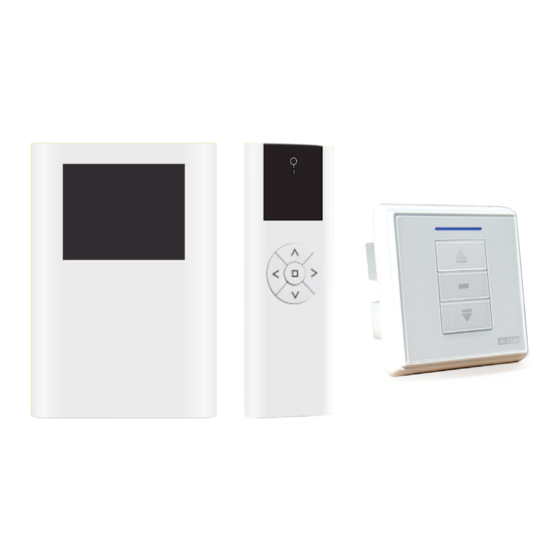

SCREENLINE AC231-01 Instructions

1. Caratteristiche - Features
Design elegante, adattabile a tutte le applicazioni
Fancy shape designed, popular for all decorations
L'involucro è composto da materiale ignifugo e anti UV.
Garantisce sicurezza ed è anti-invecchiamento.
Casing is fireproof and anti UV design, safety and anti- aging
Slid up casing, easy for installation
Connettore per RJ12 6P, disponibile per controllo tramite RS232/485
e pulsantiera a contatti puliti.
Standard 6P crystal socket interface, available for RS232/485 middle
control and 3/4 line dry contact manual switch.
Il cambiamento di direzione è disponibie sia in modalità manuale
che remota.
Direction changing is available under both manual and remote.
2. Parametri - Parameters
Modello Tensione d'ingresso
Model Voltage imput
AC231-01 230VAC/120VAC

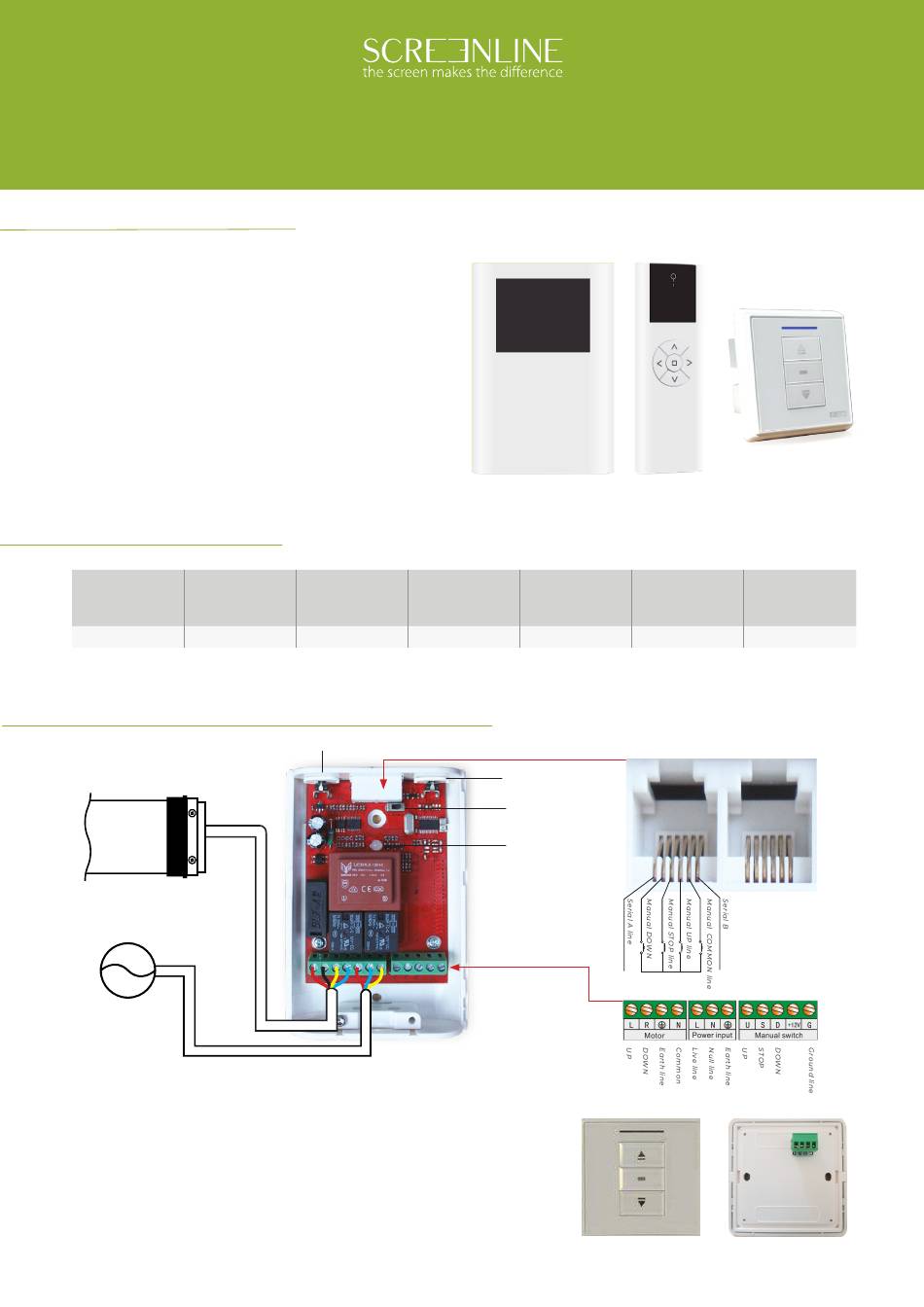

3. Installazione e cablaggio -
Motor
Power imput
Istruzioni del commutatore a muro
1) Premi il pulsante salita meno di un
secondo per far salire lo schermo.
2) Premi il pulsante discesa meno di un
secondo per far scendere lo schermo
Kit completo - istruzioni
Kit complete - instructions
Temperatura
Potenza nominale
di funzionamento
Working temperature Rated power
-40° C ~ +85° C ≤ 500 W
Installation and wiring
Prog button
Manual switch operate instruction
1) Press up key less than 1's the motor run up,
more than 1's then loose up, the motor stop
2) Press down key less 1's and motor run
down, more than 1's loose and motor stop
Numero
Sensibilità di ricezione
di trasmettitori
Receiving sensibility Transmitter quantity
-110 dBm ≤ 20 p c s
Step by step
Direction switch
Indicator light
Tipologia di controllo
Operation mode
Remote/Manual
U
S
D
C
D S U C
